V2 JEDI-1000

ESPAÑOL
41

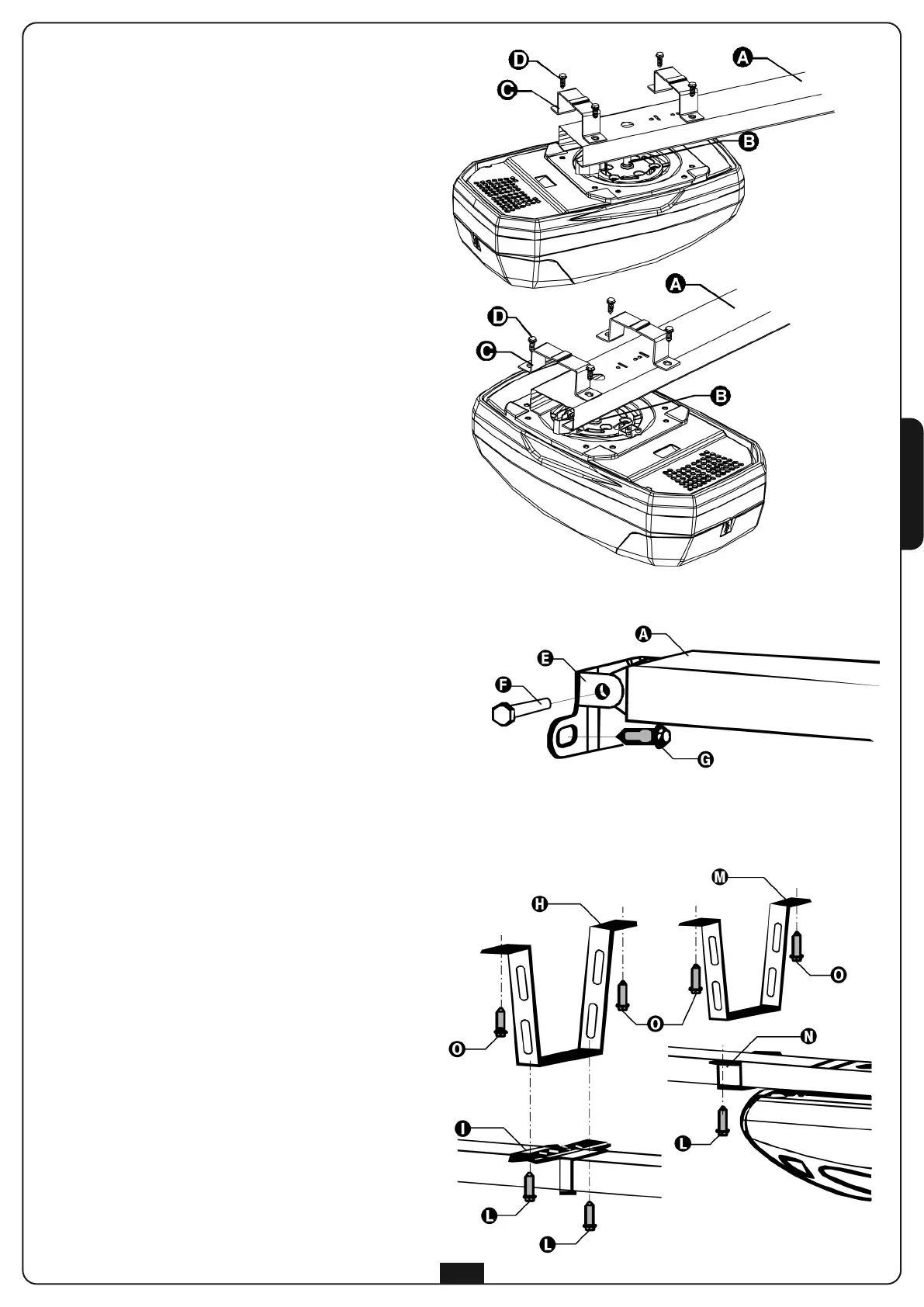

MONTAJE DEL MOTOR SOBRE EL PERFIL
1. Inserte el adaptador entre el árbol y el piñón sobre el
árbol del motor.
2. Coloque el perfil A sobre el motor: el adaptador B entre
el árbol y el piñón debe insertarse en el lugar adecuado
sobre el perfil. Verifique que el perfil entre a tope sobre
el motor.
3. Posicione los dos soportes omega C sobre el perfil en
correspondencia de las perforaciones sobre la base del
motor.
4. Fije los dos soportes omega los tornillos autorroscantes
6 x 15 incluidos D.
m En caso de problemas de espacio, el motor
puede girarse de 90°
INSTALACIÓN
2.1 Desmonte el sistema de cierre de la puerta.
2.2 Mida la mitad exacta de la puerta y trace los puntos
de referencia sobre la transversal superior y sobre el
techo para facilitar el posicionamiento del perfil guía.
2.3 Ancle el soporte E a la transversal superior de la
puerta con los tacos G adecuados al tipo de pared
(ø mínimo 8 mm).
2.4 Enganche el perfil A al soporte utilizando el tornillo F
con cabeza hexagonal 6x80 en dotación, con su
propia tuerca autobloqueante
2.5 Doble las 2 barras perforadas a la longitud deseada
2.6 Fije la barra perforada anterior H al soporte de
fijación I introducido en el perfil, utilizando los
tornillos L 8x20 con sus propias tuercas
2.7 Fije la barra perforada posterior M al soporte omega
N, utilizando los tornillos L 8x20 con sus propias
tuercas
2.8 Siguiendo las referencias trazadas en el techo,
determine los puntos de fijación para las barras H y
M; perfore y utilizando los tacos O adecuados al tipo
de techo (ø mínimo 8 mm) sujete la automatización.
