ITALIANO
5

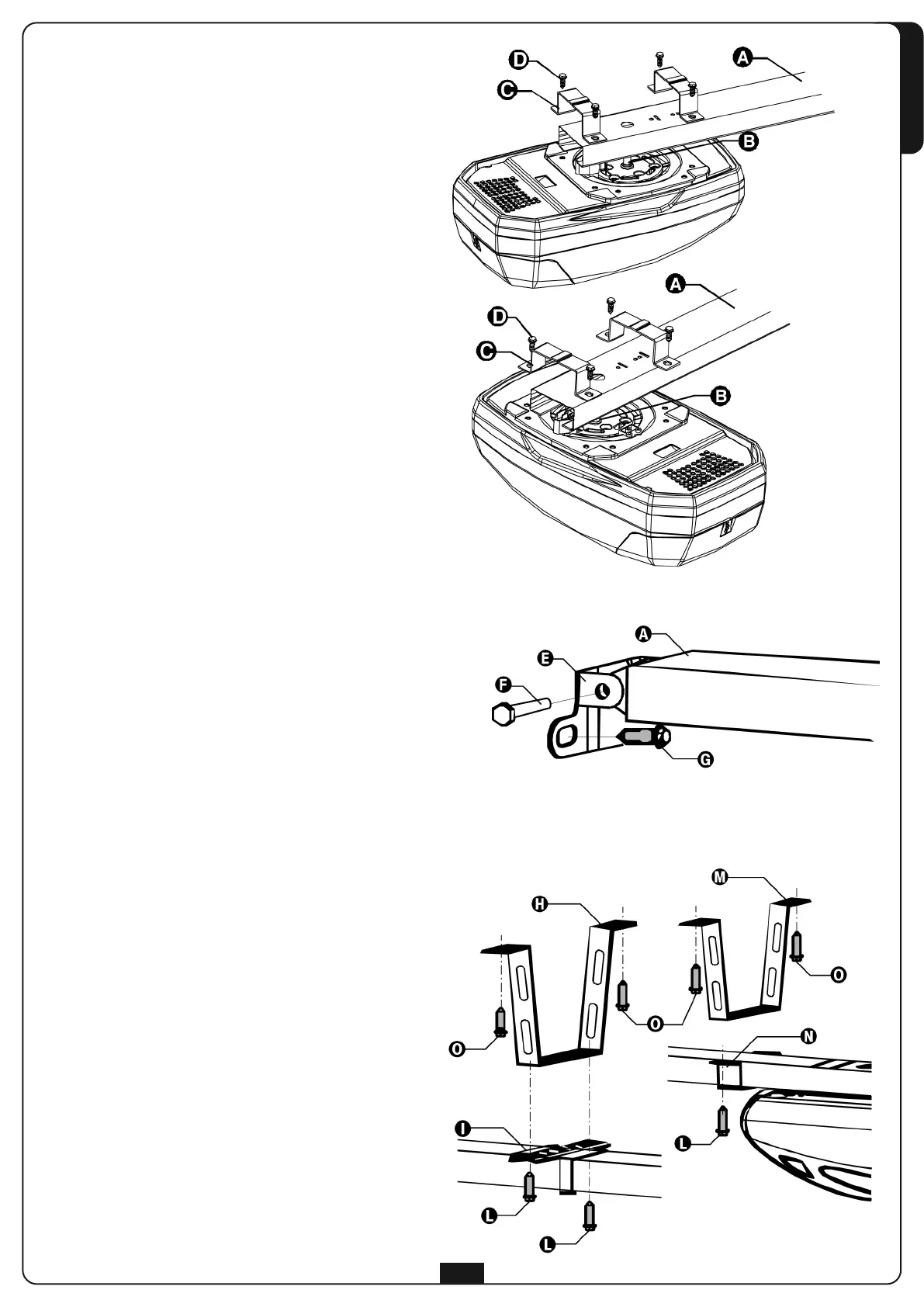

MONTAGGIO DEL MOTORE SUL
P
ROFILATO
1. Inserire l’adattatore albero/pignone sull’albero del
motore.
2. Posizionare il profilato A sul motore: l’adattatore
albero/pignone B deve innestarsi nell’apposita sede sul
profilato. Verificare che il profilato vada in battuta sul
motore.
3. Posizionare le due staffe omega C sul profilato in
corrispondenza dei fori sulla base del motore.
4
. Fissare le due staffe omega con le viti autofilettanti
6 x 15 in dotazione D.
m In caso di problemi di spazio, il motore può
essere montato ruotato di 90°.
INSTALLAZIONE
2.1 Smontare il sistema di chiusura della porta.
2.2 Misurare l'esatta metà della porta e tracciare dei
punti di riferimento sulla traversa superiore e sul
soffitto per facilitare il posizionamento del profilato
guida.
2.3 Ancorare la staffa E alla traversa superiore della
porta con dei tasselli G adatti al tipo di parete
(ø minimo 8 mm).
2.4 Agganciare il profilato A alla staffa utilizzando
la vite F a testa esagonale 6x80 in dotazione con il
relativo dado autobloccante.
2.5 Piegare le 2 barre forate alla lunghezza desiderata
2.6 Fissare la barra forata anteriore H alla staffa di
fissaggio I inserita nel profilato, utilizzando le viti
L 8x20 con i relativi dadi
2.7 Fissare la barra forata posteriore M alla staffa
omega N, utilizzando le viti L 8x20 con i relativi dadi
2.8 Seguendo i riferimenti precedentemente tracciati sul
soffitto individuare i punti di fissaggio per barre H
e M; forare e utilizzando dei tasselli O adatti al tipo
di soffitto (ø minimo 8 mm) ancorare l'automazione.
