MONTAGGIO DEL PROFILATO
G
UIDA

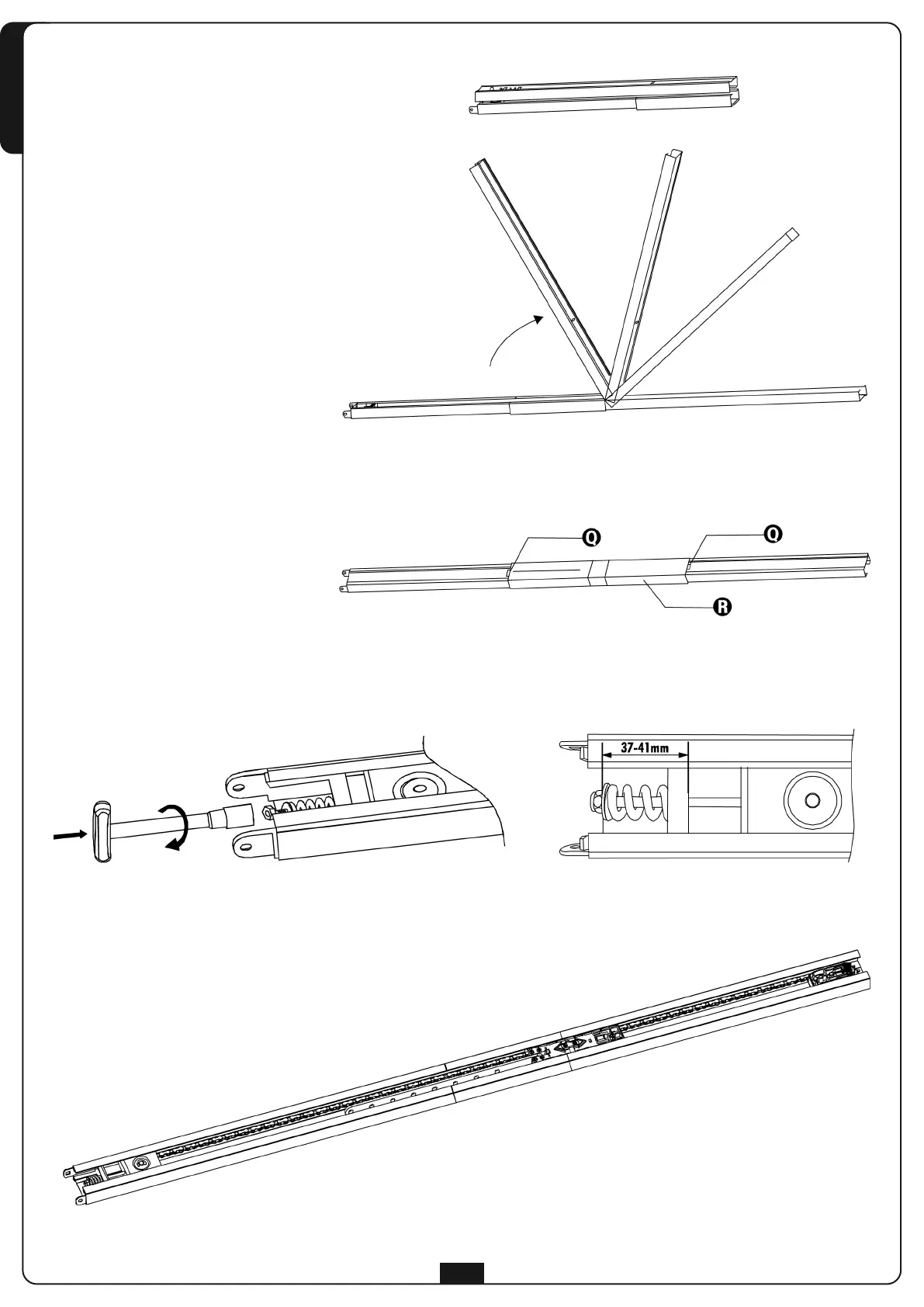

1. Estrarre il profilato dall’imballo di
cartone e verificarne l’integrità.
2. Aprire il profilato come indicato nella
figura che segue.
3
. Una volta disteso il profilato far scorrere
il profilato di giunzione R fino alla
posizione limite evidenziata dai due fori
Q sul profilato guidacatena.
4. Regolare la tensione della catena agendo
sulla vite a testa esagonale con una
chiave da 10 mm: avvitare il dado fino a
q
uando la catena rimane
sufficientemente tesa.
m ATTENZIONE: assicurarsi che il
carrello di traino scorra liberamente in
tutta la lunghezza della guida.
Eliminare eventuali attriti prima di
procedere con le seguenti fasi di
montaggio.
