PORTUGUÊS
53

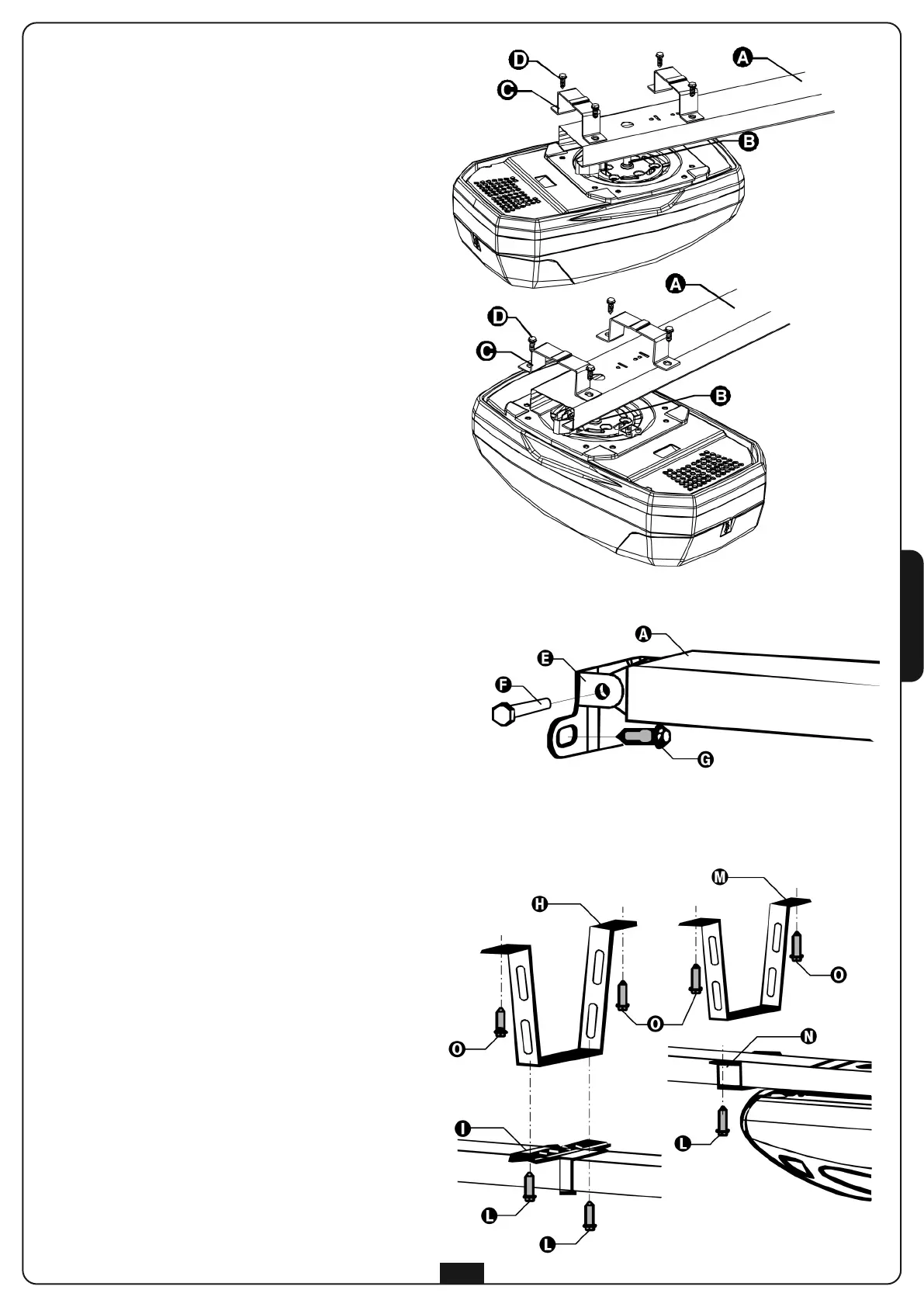

MONTAGEM DO MOTOR NO PERFILADO
1. Inserir o adaptador árvore/pinhão na árvore do
motor.
2. Posicionar o perfilado A sobre o motor: o adaptador
árvore/pinhão B deve encaixar na sede própria sobre o
perfilado.
Verificar que o perfilado pare exactamente no motor.
3. Posicionar os dois estribos Ω (C) sobre o perfilado em
correspondência com os dois furos na base do motor.
4. Fixar os dois estribos Ω com os parafusos
auto-roscantes 6 x 15 fornecidos D.
m No caso haja problemas de espaço, o motor
pode ser montado rodado a 90°.
INSTALAÇÃO
2.1 Desmontar o sistema de fecho da porta.
2.2 Medir a metade exacta da porta e marcar pontos de
referência na travessa superior e no teto para facilitar
o posicionamento do perfilado guia.
2.3 Ancorar o estribo E na travessa superior da porta
com os calços G aptos para o tipo de parede
(ø mínimo 8 mm).
2.4 Engatar o perfil A no estribo utilizando o parafuso F
sextavado 6x80 fornecido com a respectiva porca de
bloqueio.
2.5 Dobrar as 2 barras furadas no comprimento
desejado
2.6 Fixar a barra furada anterior H no estribo de fixação I
inserido no perfil utilizando os parafusos L 8x20 com
as respectivas porcas
2.7 Fixar a barra furada posterior M no estribo omega N
utilizando os parafusos L 8x20 com as respectivas
porcas
2.8 Seguindo as referências previamente traçadas no
teto, localizar os pontos de fixação para as barras H
e M; furar utilizando os calços O aptos para o tipo
de teto (ø mínimo 8 mm) ancorar a automação.
