2 Kontrolní seznam instalace
8 Systém návod k instalaci 0020251823_01
10c Zpětný ventil
12 Systémový regulátor
12b Rozšiřovací modul tepelného čerpadla
12m
Čidlo venkovní teploty
DHW
Čidlo teploty vyrovnávacího zásobníku
MA Multifunkční výstup

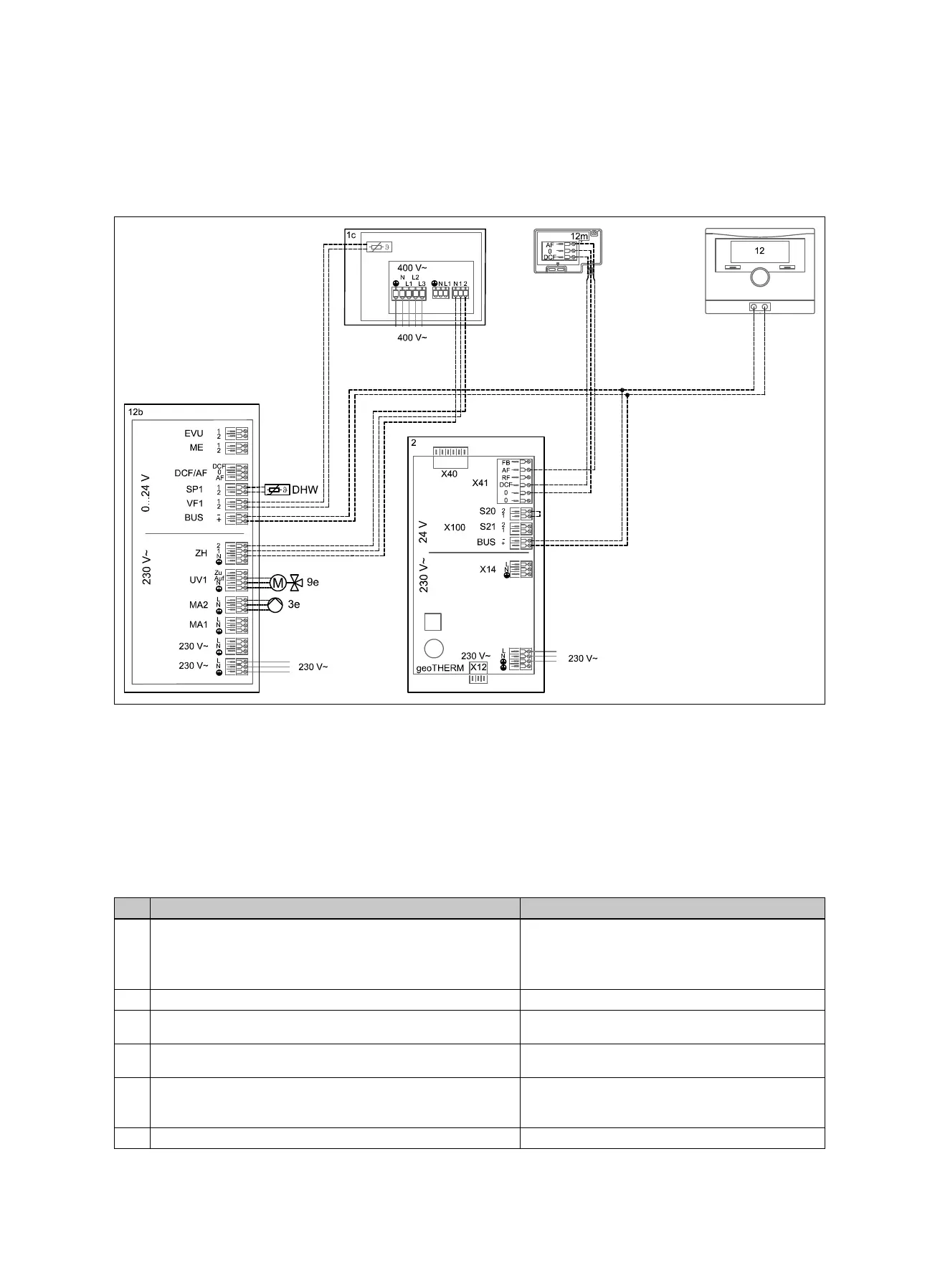

1.2 Schéma zapojení 0020235580
1c Záložní kotel topení/teplá voda
2 Tepelné čerpadlo
3e Cirkulační čerpadlo
9e Trojcestný přepínací ventil ohřev teplé vody
12 Systémový regulátor
12b Rozšiřovací modul tepelného čerpadla
12m
Čidlo venkovní teploty
DHW
Čidlo teploty vyrovnávacího zásobníku
2 Kontrolní seznam instalace
Bezpodmínečně dodržujte všechny návody k obsluze a instalaci, které jsou připojeny ke komponentám zařízení.
Práce Poznámky/nastavení
1 Dodržování podmínek prostředí instalace 1. Minimální objem místa instalace 1,60 m³
2. Teplota okolí 7 °C až 40 °C
3. Ochrana proti mrazu
4. Suché prostředí
2 Tepelné čerpadlo instalujte na dostatečné nosné stěně
3 Dodržujte předepsané minimální vzdálenosti Volné prostory pro údržbu, viz návod k instalaci pří-
slušné komponenty systému
4 Dodržujte polohu VWZ AI 1. Regulátor musí být ovladatelný a displej dobře
čitelný.
5 Dodržujte polohu VRC 700 1. Ve spínací skříňce tepelného čerpadla je deaktivo-
ván prostorový termostat
2. V obytné místnosti, resp. v místnosti vedení
6 Kontrola těsnosti okruhu nemrznoucí směsi
