System Installationsanleitung
1 System 0020235580
VWS 36/4.1 230V mit VWZ AI, VWZ MEH 60 und VRC 700
Vorsicht!
Risiko von Sachschäden durch unvollständige Installation!
Diese Zeichnung ist eine prinzipielle Darstellung und ersetzt nicht eine vollständige Planung. Diese
Zeichnung beinhaltet nicht alle der notwendigen Ventile und Sicherheitsarmaturen für eine vollständige
Installation.
▶ Beachten Sie die einschlägigen nationalen und internationalen Gesetze, Normen und Richtlinien.
▶ Beachten Sie bei der Planung und Installation und späteren Bedienung unbedingt alle Installations-
und Betriebsanleitungen, die für das Produkt, das jeweilige Zubehör oder für eine sonstige Kompo-
nente erstellt wurden.
▶ Die Ausführungsverantwortung liegt beim zuständigen Unternehmer.

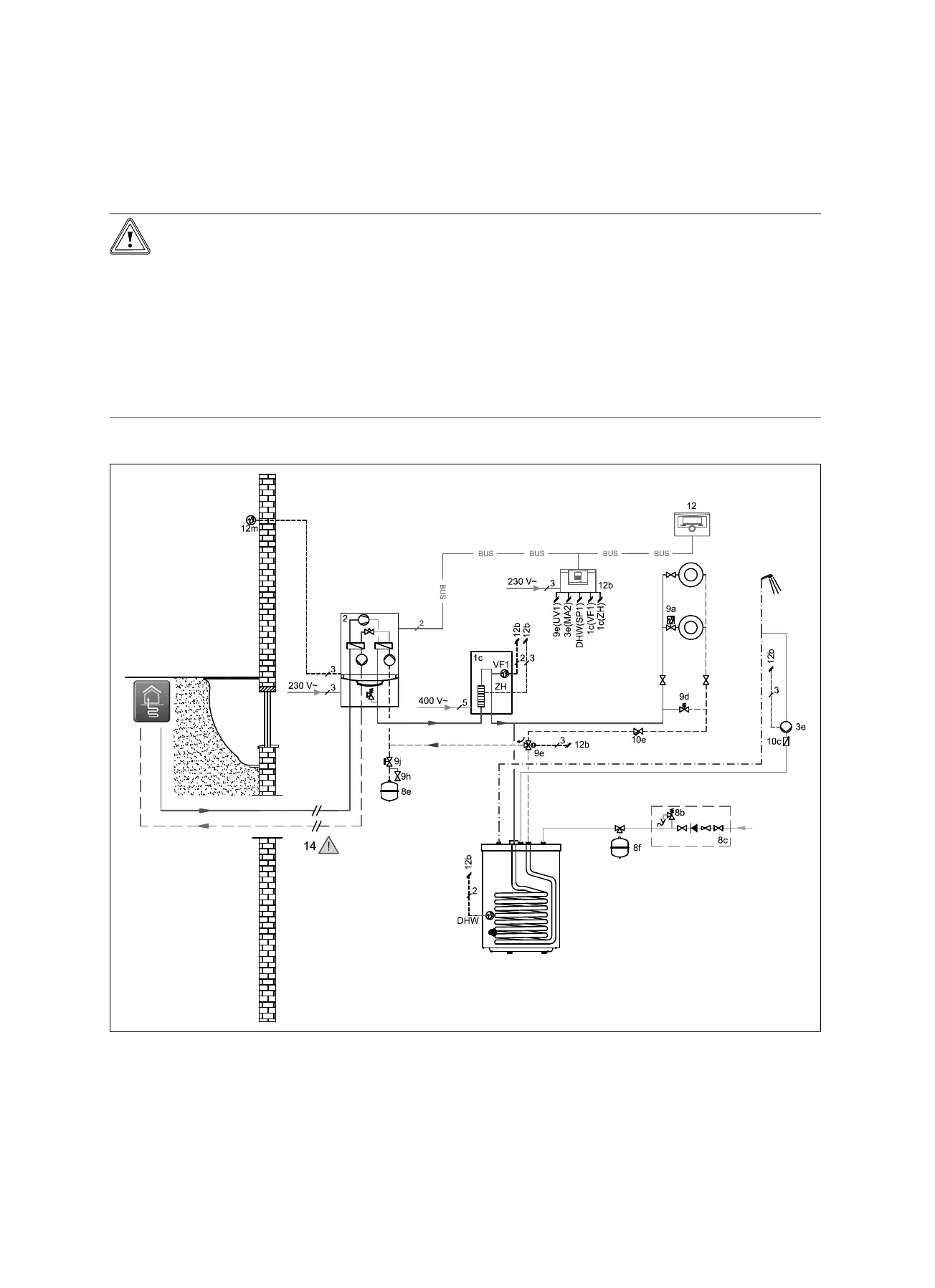

1.1 Hydraulikschema 0020235580
1c Zusatzheizgerät Heizung/Warmwasser
2 Wärmepumpe
3e Zirkulationspumpe
5 Warmwasserspeicher monovalent
8b Sicherheitsventil Trinkwasser
8c Sicherheitsgruppe Trinkwasseranschluss
8e Membran-Ausdehnungsgefäß Heizung
8f Membran-Ausdehnungsgefäß Trinkwasser
9d Überströmventil
9e Vorrangumschaltventil Warmwasserbereitung
