2 Installationschecklista
62 System installationsanvisning 0020251823_01
12b Värmepumpsexpansionsmodul
12m Utetemperaturgivare
DHW Varmvattengivare
MA Multifunktionsutgång

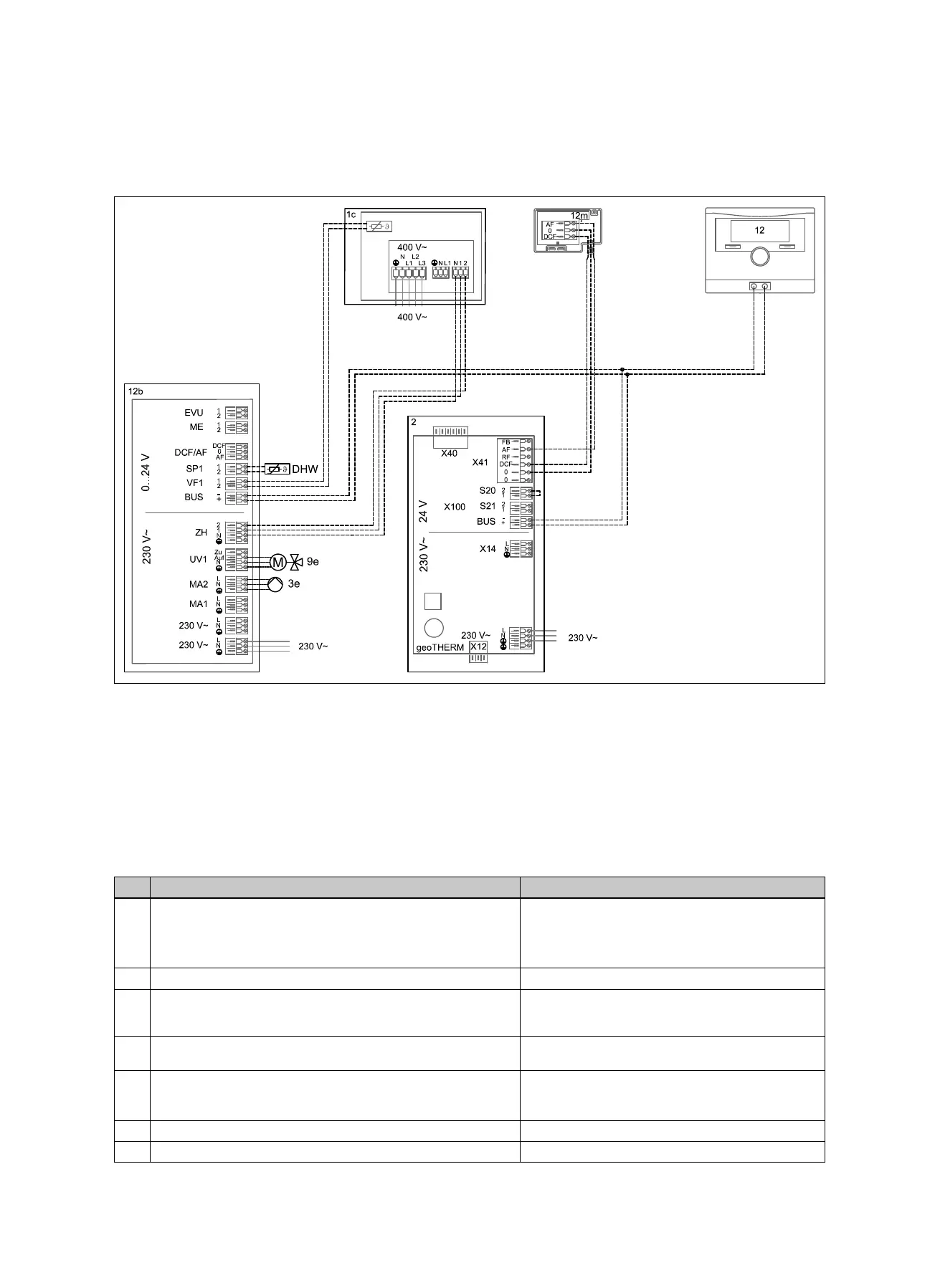

1.2 Anslutningsschema 0020235580
1c Tilläggsvärmare uppvärmning/varmvatten
2 Värmepump
3e Cirkulationspump
9e Prioriteringsventil varmvattenberedning
12 Systemreglering
12b Värmepumpsexpansionsmodul
12m Utetemperaturgivare
DHW Varmvattengivare
2 Installationschecklista
Följ alltid de driftinstruktioner och installationsanvisningar som medföljer systemets komponenter.
Arbeten Anmärkningar/inställningar
1 Iaktta installationsomgivningens villkor 1. Uppställningsrummets minimivolym 1.60 m³
2. Omgivningstemperatur 7 °C – 40 °C
3. frostsäker
4. torr
2 Installera värmepumpen på en vägg med tillräcklig bärighet
3 Håll de föreskrivna minimiavstånden Nödvändiga lediga utrymmen för underhållsarbeten, se
den respektive systemkomponentens installationsanvis-
ning
4 Beakta positionen för VWZ AI 1. Regleringen skall vara manövreringsbar och
display väl läsbar.
5 Beakta positionen för VRC 700 1. I värmepumpens kopplingsbox, rumsgivaren avakti-
veras
2. i bostaden resp. styrrummet
6 Kontrollera att brinekretsen är tät
7 Isolera brineledningar ångdiffusionstätt i huset Förhindra kondensation.
