2 Installationscheckliste
14 System Installationsanleitung 0020251823_01
9h Füll- und Entleerungshahn
9j Kappenventil
10c Rückschlagventil
12 Systemregler
12b Wärmepumpenerweiterungsmodul
12m Außentemperaturfühler
DHW Speichertemperaturfühler
MA Multifunktionsausgang

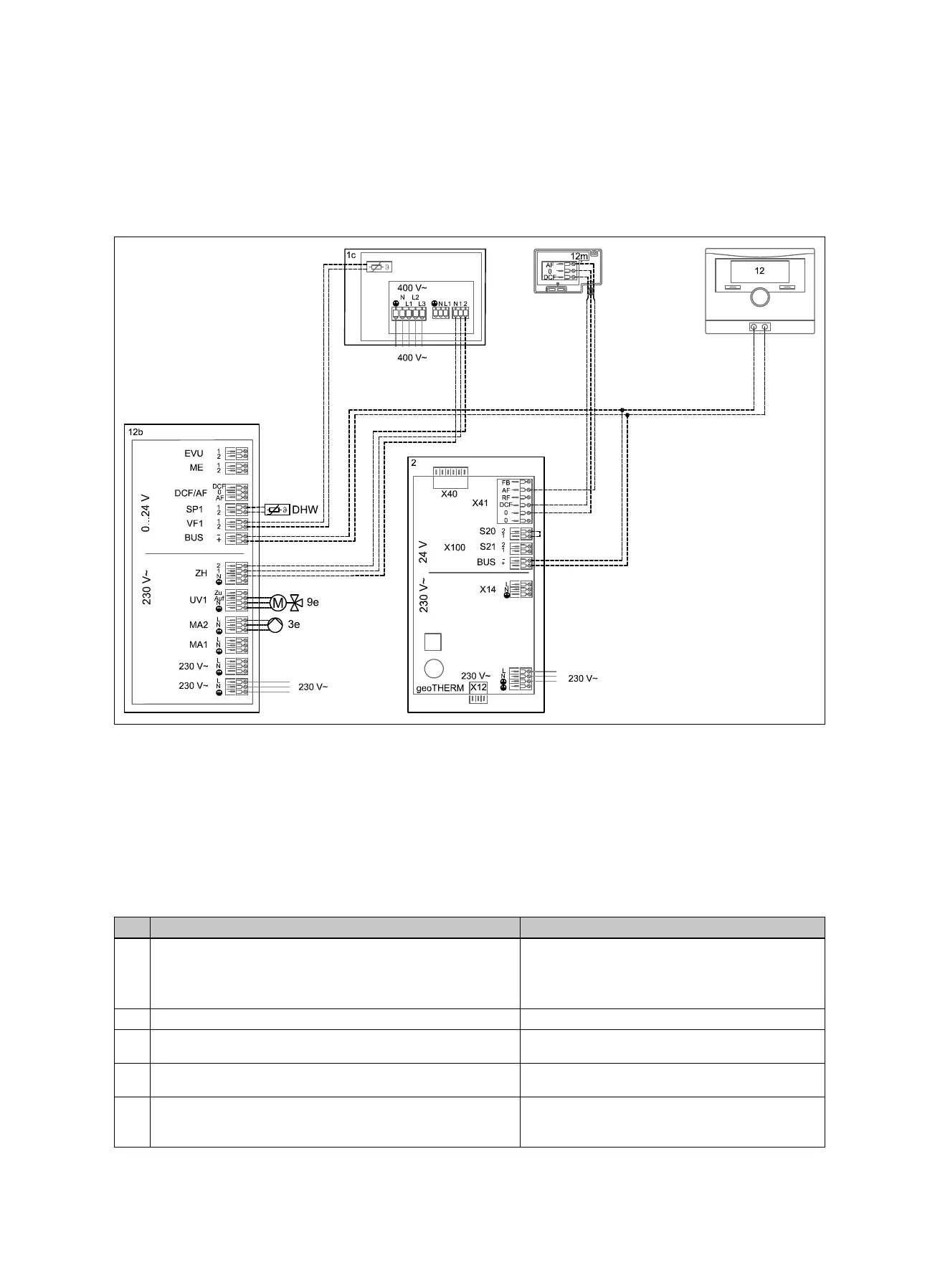

1.2 Verbindungsschaltplan 0020235580
1c Zusatzheizgerät Heizung/Warmwasser
2 Wärmepumpe
3e Zirkulationspumpe
9e Vorrangumschaltventil Warmwasserbereitung
12 Systemregler
12b Wärmepumpenerweiterungsmodul
12m Außentemperaturfühler
DHW Speichertemperaturfühler
2 Installationscheckliste
Beachten Sie unbedingt alle Betriebs- und Installationsanleitungen, die Komponenten der Anlage beiliegen.
Arbeiten Bemerkungen/Einstellungen
1 Bedingungen der Installationsumgebung einhalten 1. Mindestvolumen des Aufstellraumes 1.60 m³
2. Umgebungstemperatur 7 °C – 40 °C
3. frostsicher
4. trocken
2 Wärmepumpe an einer ausreichend tragfähigen Wand installieren
3 Vorgeschriebene Mindestabstände einhalten Freiräume für Wartungsarbeiten, siehe Installationsanlei-
tung der jeweiligen Systemkomponente
4 Position des VWZ AI beachten 1. Der Regler muss bedienbar und das Display gut
lesbar sein.
5 Position des VRC 700 beachten 1. Im Schaltkasten der Wärmepumpe, der Raumtem-
peraturfühler wird deaktiviert
2. Im Wohnraum bzw. Führungsraum
