Järjestelmä 0020235580 1
0020251823_01 Järjestelmän asennusohjeet 19
Järjestelmän asennusohjeet
1 Järjestelmä 0020235580
VWS 36/4.1 230V jonka yhteydessä VWZ AI, VWZ MEH 60 ja VRC 700
Varo!
Puutteellinen asennus aiheuttaa aineellisten vahinkojen vaaran!
Tämä kuva on periaatekuva, eikä se korvaa kaiken kattavaa suunnitelmaa. Tämä kuva ei sisällä täydel-
lisen asennuksen kaikkia tarvittavia venttiilejä ja turvalaitteita.
▶ Noudata asiaankuuluvia kansallisia ja kansainvälisiä lakeja, normeja ja säädöksiä ja määräyksiä.
▶ Noudata suunnittelun, asennuksen ja myöhemmän käytön yhteydessä ehdottomasti kaikkia tuotetta,
kyseessä olevaa lisävarustetta tai muuta komponenttia koskevia asennus- ja käyttöohjeita.
▶ Toteutuksesta vastaa kulloinkin suorittava yritys.

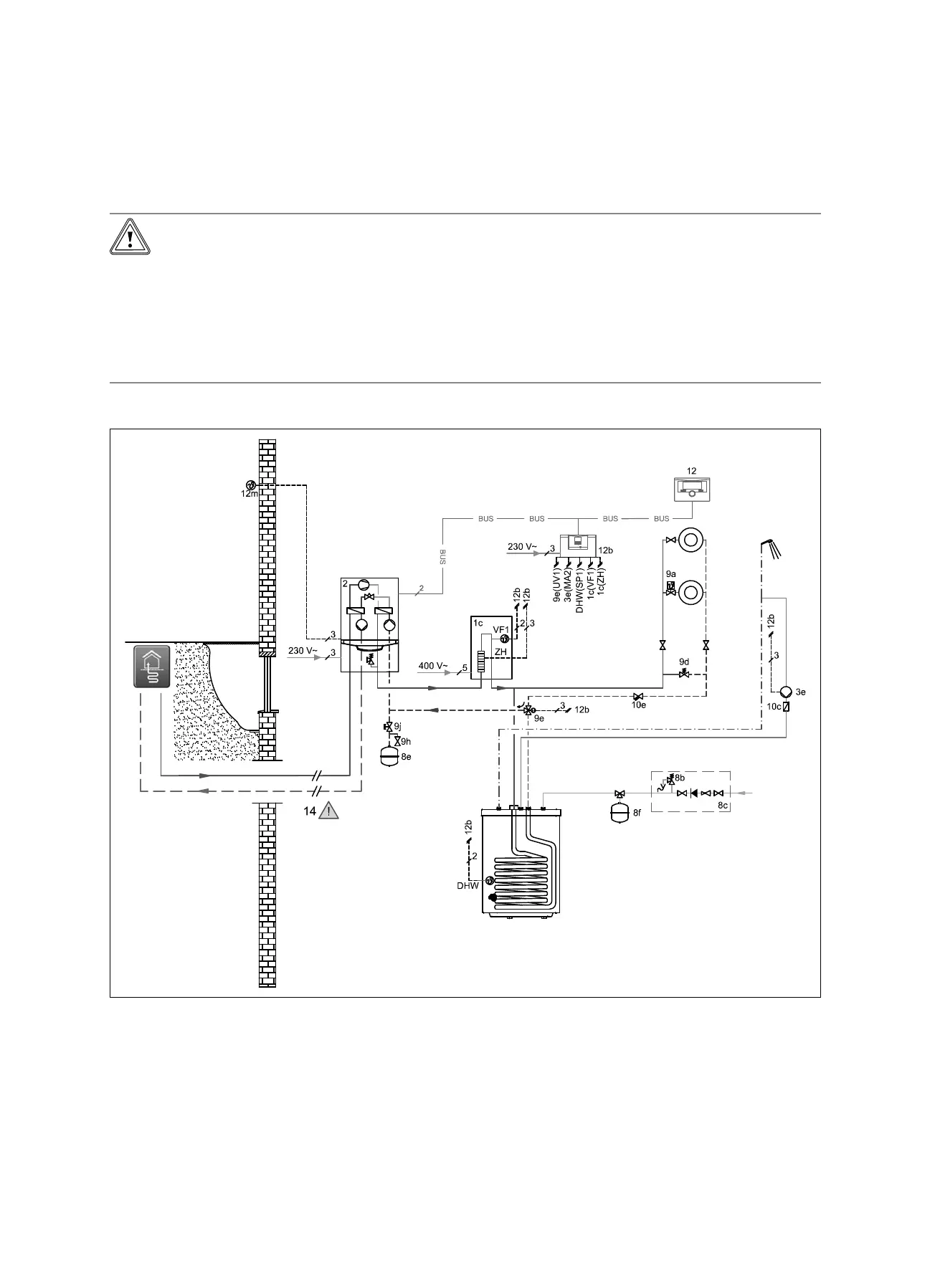

1.1 Hydrauliikkakaavio 0020235580
1c Lämmityksen / lämpimän käyttöveden lisälämmitys-
laite
2 Lämpöpumppu
3e Kiertopumppu
5 Yhtä energianlähdettä käyttävä lämminvesivaraaja
8b Käyttöveden varoventtiili
8c Käyttövesiliitännän varolaiteryhmä
8e Lämmityksen kalvopaisunta-astia
8f Käyttöveden kalvopaisunta-astia
9d Ylivirtausventtiili
9e Lämpimän käyttöveden valmistuksen vaihtoventtiili
9h Täyttö- ja tyhjennysventtiili
9j Hattuventtiili
10c Takaiskuventtiili
12 Järjestelmäsäädin
