2 Kontrolný zoznam – inštalácia
50 Návod na inštaláciu systému 0020251823_01
10c Spätný ventil
12 Regulátor systému
12b Rozširujúci modul tepelného čerpadla
12m Snímač vonkajšej teploty
DHW Snímač teploty zásobníka
MA Multifunkčný výstup

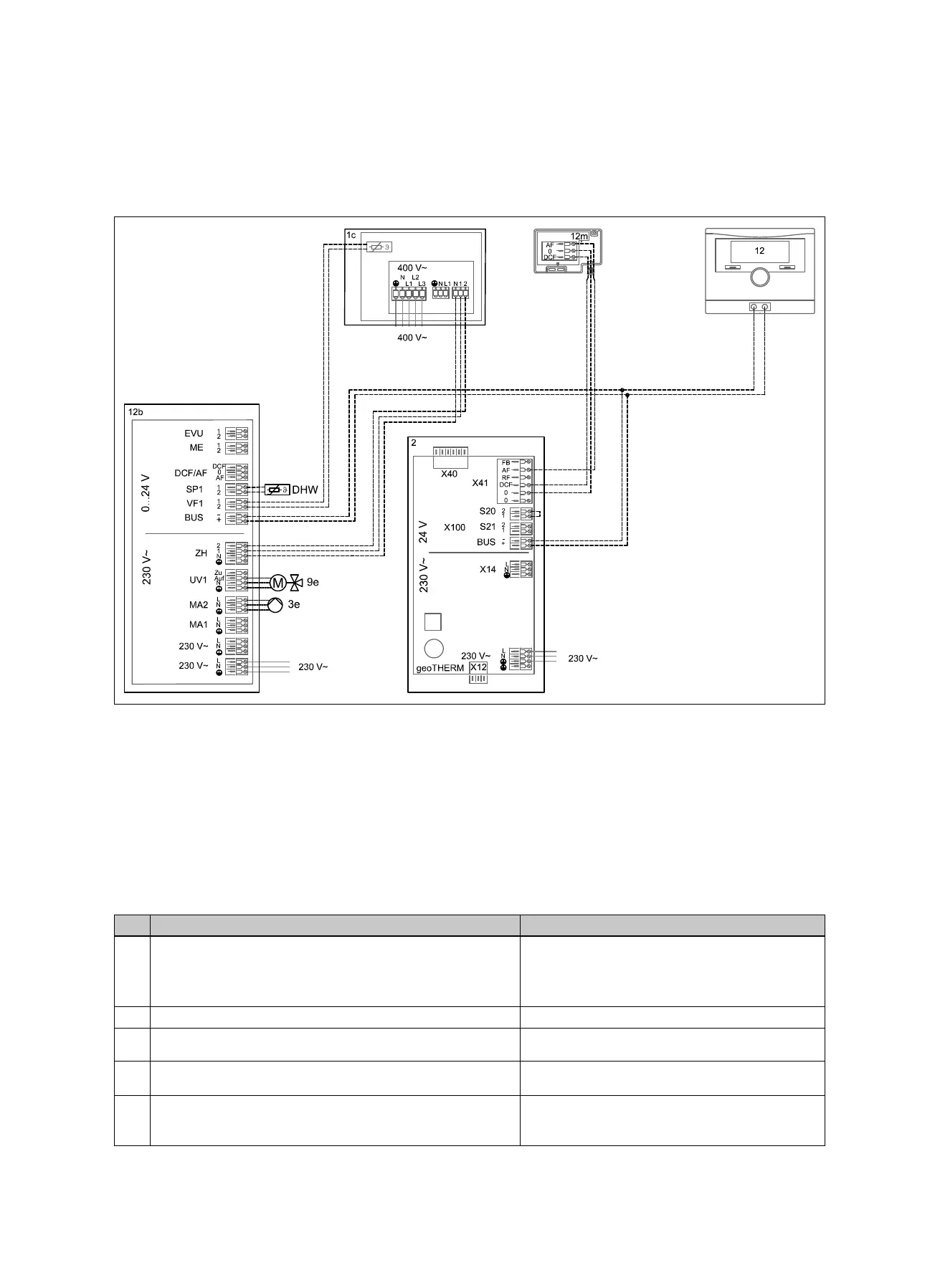

1.2 Montážna schéma zapojenia 0020235580
1c Prídavné vykurovacie zariadenie – vykurovanie/teplá
voda
2 Tepelné čerpadlo
3e Cirkulačné čerpadlo
9e
Ventil na prepínanie podľa priority – ohrev teplej
vody
12 Regulátor systému
12b Rozširujúci modul tepelného čerpadla
12m Snímač vonkajšej teploty
DHW Snímač teploty zásobníka
2 Kontrolný zoznam – inštalácia
Bezpodmienečne dodržiavajte všetky návody na obsluhu a inštaláciu, ktoré sú priložené ku komponentom systému.
Práce Poznámky/nastavenia
1 Dodržiavajte podmienky prostredia inštalácie 1. Minimálny objem priestoru inštalácie 1,60 m³
2. Teplota okolia 7 °C – 40 °C
3. Zabezpečené proti mrazu
4. Suché
2 Tepelné čerpadlo nainštalujte na stenu s dostatočnou nosnosťou
3 Dodržiavajte predpísané minimálne odstupy Montážny priestor na údržbové práce, pozri návod na
inštaláciu príslušného systémového komponentu
4 Dodržať polohu VWZ AI 1. Regulátor sa musí byť možné obsluhovať a displej
musí byť dobre čitateľný.
5 Dodržať polohu VRC 700 1. V skrinke elektroniky tepelného čerpadla sa deakti-
vuje snímač priestorovej teploty
2. V obytnej miestnosti, príp. riadiacej miestnosti
