Systém 0020235580 1
0020251823_01 Systém návod k instalaci 7
Systém návod k instalaci
1 Systém 0020235580
VWS 36/4.1 230V s VWZ AI, VWZ MEH 60 a VRC 700
Pozor!
Riziko věcných škod způsobených neúplnou instalací!
Tento výkres je principiální zobrazení a nenahrazuje úplný plán. Tento výkres neobsahuje všechny
potřebné ventily a bezpečnostní armatury pro úplnou instalaci.
▶ Dodržujte příslušné předpisy, normy a směrnice.
▶ Při plánování a instalaci i pozdější obsluze bezpodmínečně dodržujte všechny návody k instalaci
a obsluze, které byly vytvořeny pro výrobek, dotyčné příslušenství nebo pro případnou jinou sou-
část.
▶ Za provedení odpovídá příslušný podnikatel.

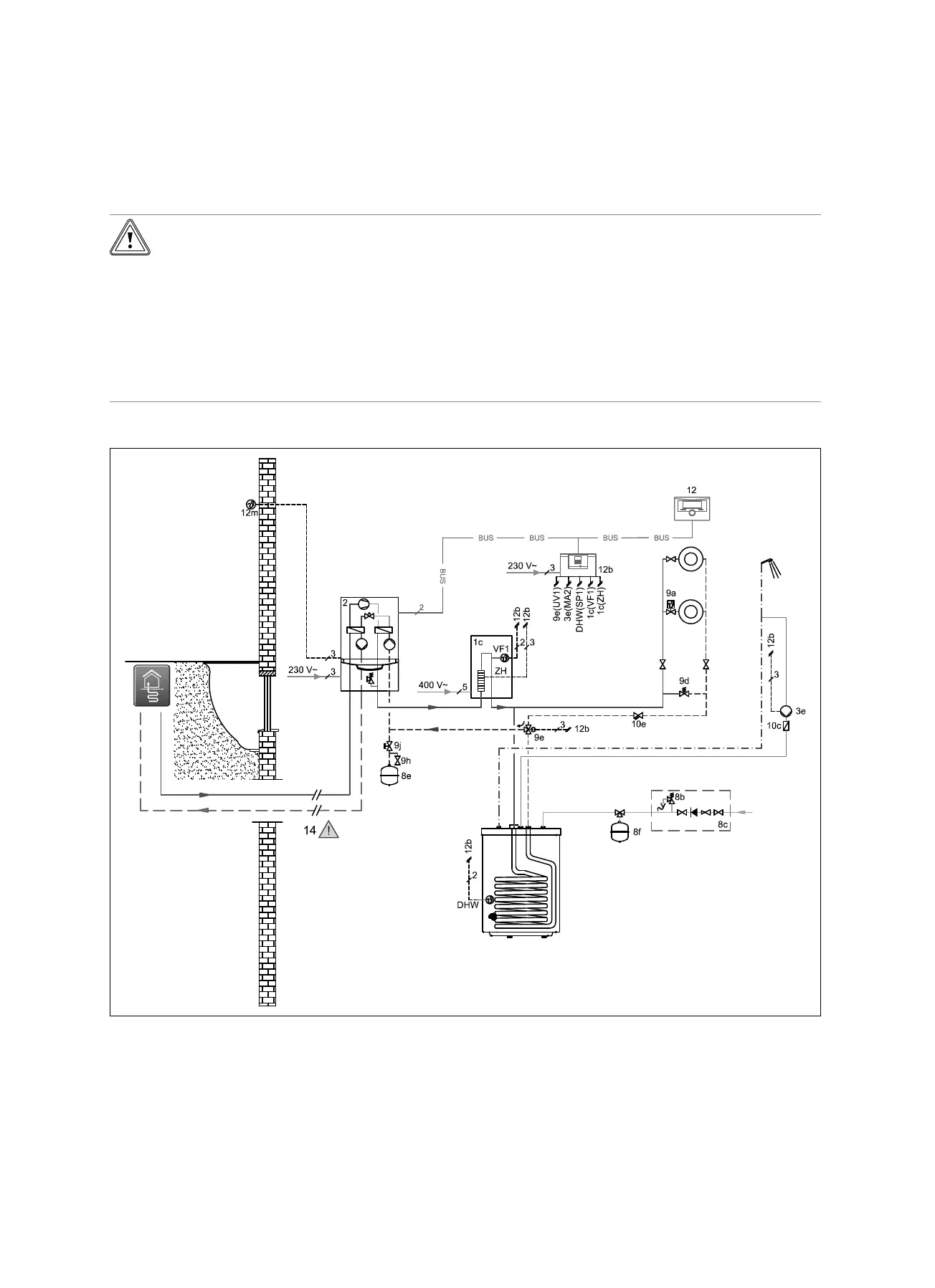

1.1 Schéma hydraulického systému 0020235580
1c Záložní kotel topení/teplá voda
2 Tepelné čerpadlo
3e Cirkulační čerpadlo
5 Zásobník teplé vody monovalentní
8b Pojistný ventil pitná voda
8c Bezpečnostní skupina - přípoj pitné vody
8e Membránová expanzní nádoba topení
8f Membránová expanzní nádoba pitné vody
9d Přepouštěcí ventil
9e Trojcestný přepínací ventil ohřev teplé vody
9h Napouštěcí a vypouštěcí ventil
9j Ventil s krytkou
