Sustav 0020235580 1
0020251823_01 Upute za instaliranje sustava 31
Upute za instaliranje sustava
1 Sustav 0020235580
VWS 36/4.1 230V s VWZ AI, VWZ MEH 60 i VRC 700
Oprez!
Rizik od materijalnih šteta zbog nepotpune izolacije!
Ovaj crtež je u osnovi prikaz i ne zamjenjuje potpuno planiranje. Ovaj crtež ne sadrži sve potrebne ven-
tile i sigurnosne armature za potpunu instalaciju.
▶ Pridržavajte se dotičnih nacionalnih i internacionalnih zakona, normi i direktiva.
▶ Prilikom planiranja i instaliranja obavezno poštujte sve upute za instaliranje i korištenje koje su sa-
stavljene za određeni dodatni pribor ili neke druge komponente.
▶ Odgovornost za izvedbu ima nadležna tvrtka.

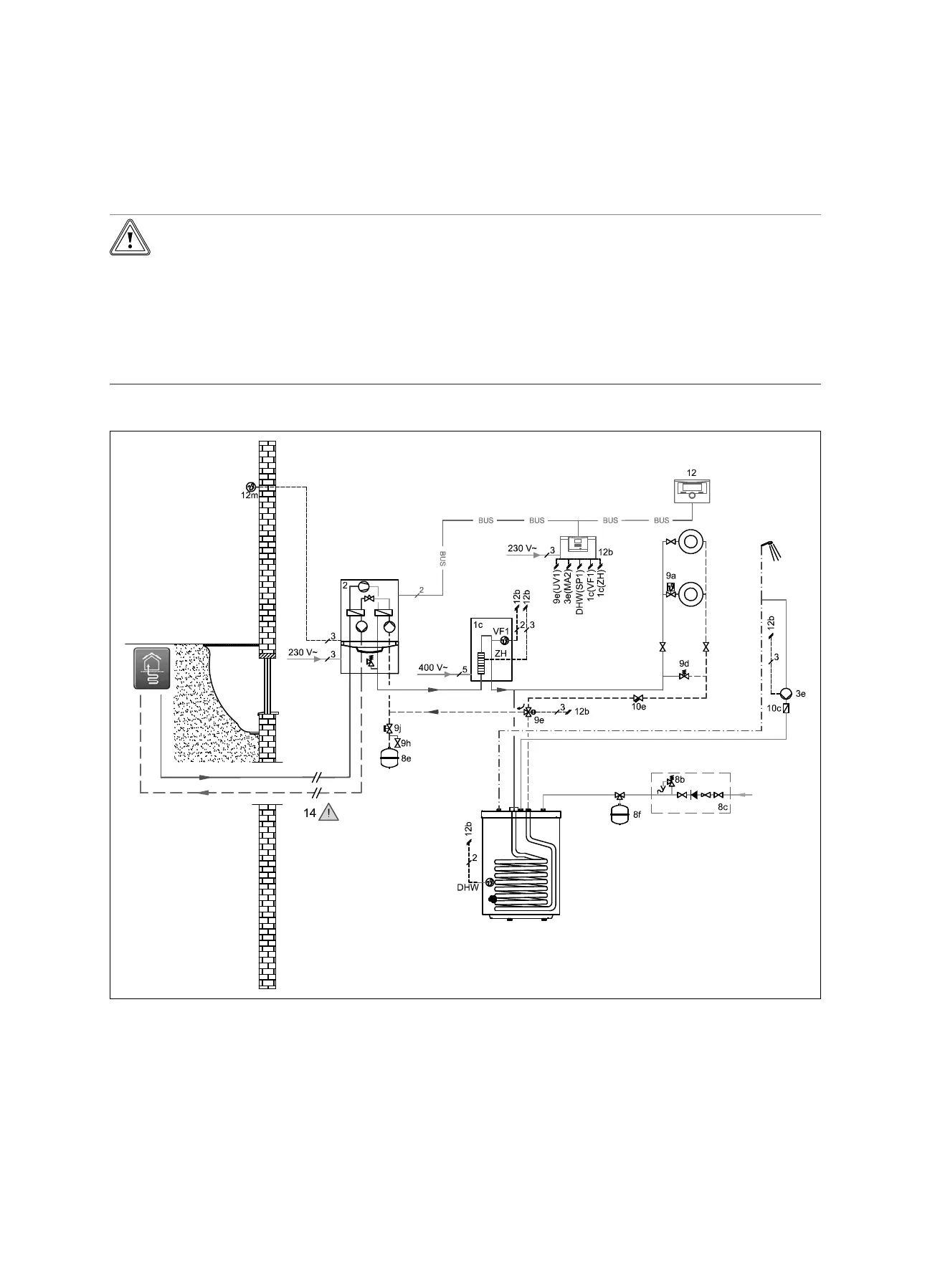

1.1 Hidraulička shema 0020235580
1c Dodatni uređaj za grijanje Grijanje/topla voda
2 Dizalica topline
3e Cirkulacijska crpka
5 Spremnik tople vode monovalentan
8b Sigurnosni ventil pitka voda
8c Sigurnosna grupa za priključak pitke vode
8e Membranska ekspanzijska posuda za grijanje
8f Membranska ekspanzijska posuda za pitku vodu
9d Prestrujni ventil
9e Prioritetni preklopni ventil za pripremu tople vode
9h Slavina za punjenje i pražnjenje
9j Poklopac ventila
10c Nepovratni ventil
12 Regulator sustava
