System 0020235580 1
0020251823_01 Installasjonsveiledning for system 43
Installasjonsveiledning for system
1 System 0020235580
VWS 36/4.1 230V med VWZ AI, VWZ MEH 60 og VRC 700
Forsiktig!
Fare for materielle skader ved ufullstendig installasjon!
Denne tegningen er en skjematisk fremstilling og erstatter ikke en fullstendig planlegging. Denne
tegningen inneholder ikke alle de nødvendige ventiler og sikkerhetsarmaturer som kreves for en
fullstendig installasjon.
Følg gjeldende nasjonale og internasjonale forskrifter, normer og direktiver.
Ved planlegging og installasjon og senere betjening det tas hensyn til alle installasjons- og drifts-
veiledninger som er utarbeidet for produktet, eventuelt tilbehør og for andre komponenter.
Utførelsesansvaret ligger hos den ansvarlige operatøren.

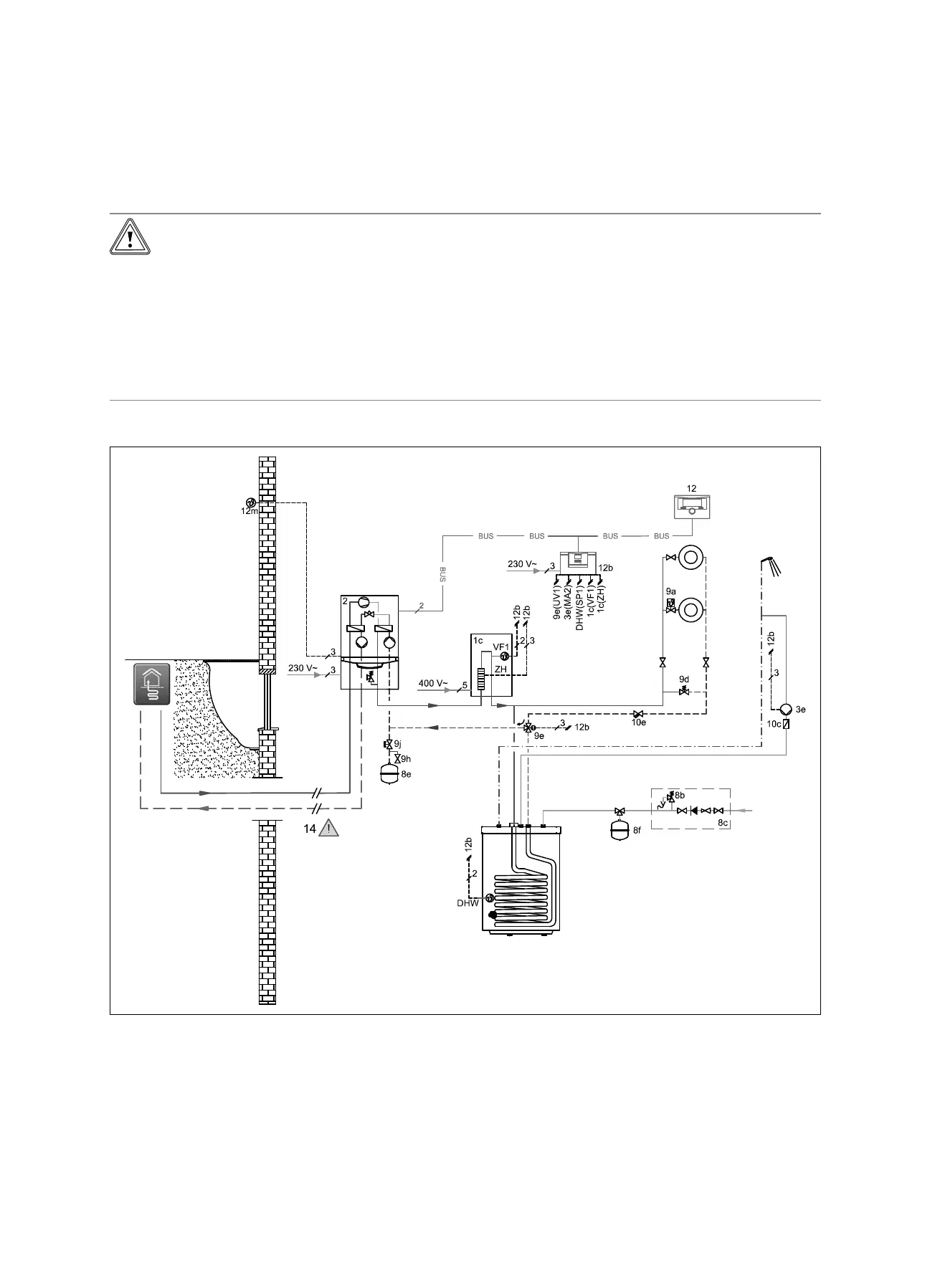

1.1 Hydraulikkskjema 0020235580
1c Tilleggsvarmeapparat varme/varmtvann
2 Varmepumpe
3e Sirkulasjonspumpe
5 Varmtvannstank monovalent
8b Sikkerhetsventil drikkevann
8c Sikkerhetsgruppe drikkevannstilkobling
8e Membranekspansjonskar oppvarming
8f Membranekspansjonskar drikkevann
9d Overstrømsventil
9e Prioritetsventil varmtvannsberedning
9h Påfyllings- og tømmekran
9j Kappeventil
