Установка в воздуховод
• Крестовая отвертка среднего размера для крепежных винтов и винтов
крышки.
• Шлицевая отвертка малого размера для винтовых зажимов.
• Дрель со сверлами диаметром 3,5 мм и 13–15 мм для сверления монтажных
отверстий.
• Инструменты для резки и зачистки проводов.
2 x Ø 3.5 [0.14]
Ø 13 ... 15 [0.51 ... 0.59]
Ø 12 [0.47]
mm
[in]
Ø 3.5 [0.14]
Ø 3.5 [0.14]
3.1 ... 3.4 Nm [2.3 ... 2.5 ft-lbs]

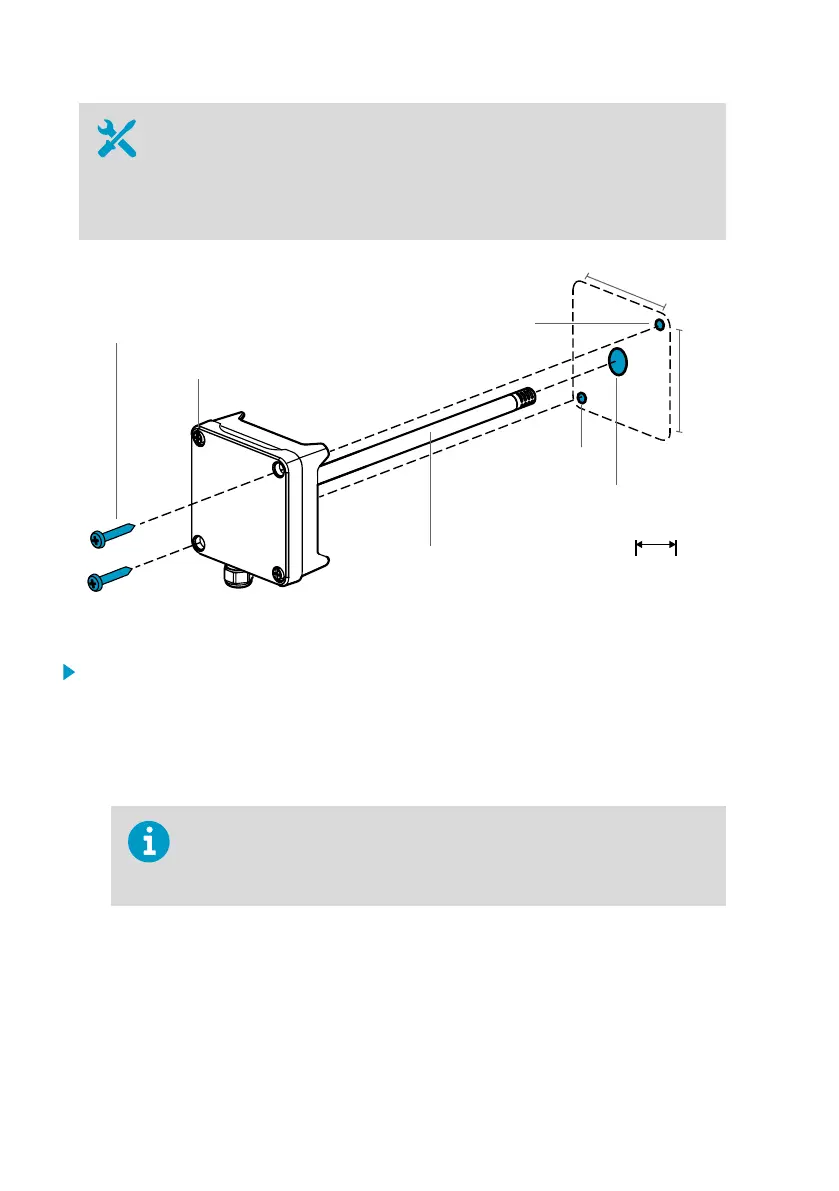

Рис. 64 Сверление отверстий и установка винтов
1. Выберите место установки преобразователя на поверхности воздуховода и
просверлите отверстие Ø 13–15 мм для установки зонда.
2. Вводите зонд через отверстие до вхождения корпуса преобразователя в
воздуховод.
3. Прикрепите корпус преобразователя к воздуховоду с помощью двух винтов
Ø 3,5 мм.
Убедитесь, что изоляционное кольцо плотно прилегает к установочному
отверстию. Если в воздуховоде отрицательное давление, в него может
втягиваться наружный воздух и влиять на измерение при условии
недостаточного уплотнения установочного отверстия.
4. Дополнительно: Просверлите второе отверстие для контрольных измерений
приблизительно на расстоянии 30 см от установочного отверстия преобразователя.
См. Рис. 63 (страница 99).
5. Открутите два невыпадающих винта на корпусе преобразователя и снимите крышку.
6. Присоедините провода ввода/вывода к винтовым зажимам на монтажной плате
преобразователя. См. Подключение (страница 103). Аккуратно затяните кабельные
вводы после подключения.
100 M212264EN-B
