Instalação nos dutos
• Chave de fenda Phillips tamanho médio para montagem de parafusos e
parafusos da tampa.
• Chave de fenda para terminais de parafusos.
• Perfure com brocas de 3,5 mm (0,14 pol) e 13 … 15 mm (0,51 … 0,59 pol) para
fazer os orifícios de instalação.
• Ferramentas para cortar e descascar fios.
2 x Ø 3.5 [0.14]
Ø 13 ... 15 [0.51 ... 0.59]
Ø 12 [0.47]
mm
[in]
Ø 3.5 [0.14]
Ø 3.5 [0.14]
3.1 ... 3.4 Nm [2.3 ... 2.5 ft-lbs]

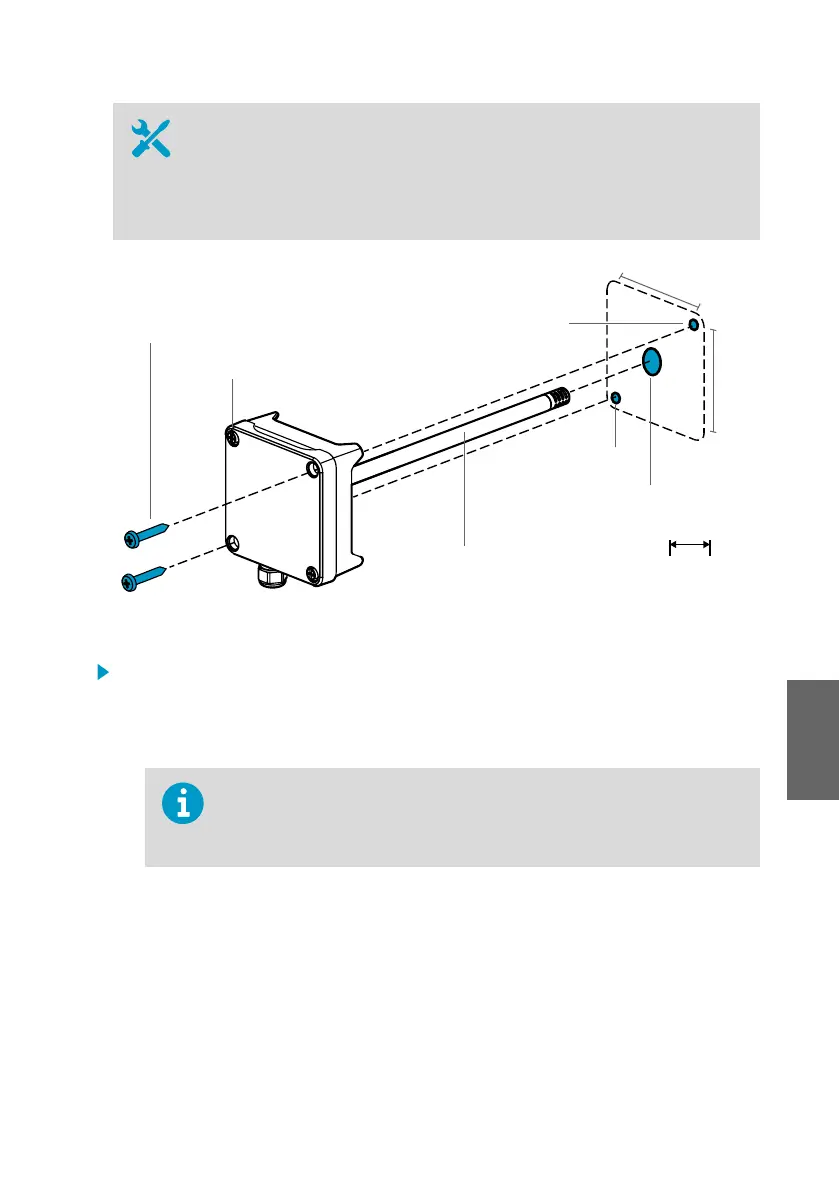

Figura 52 Inserindo e montando parafusos
1. Selecione um local de instalação para o transmissor na superfície do duto e faça um
orifício de Ø 13 … 15 mm (0,51 … 0,59 pol) para inserir a sonda.
2. Insira a sonda através do orifício no duto até que o corpo do transmissor encontre o duto.
3. Prenda o corpo do transmissor no duto com dois parafusos de Ø 3,5 mm (0,14 pol).
Verifique se o anel de isolamento está bem assentado no orifício de
instalação. Se o duto tiver uma pressão negativa, o ar externo pode entrar no
duto e afetar a medição se o orifício de instalação não estiver vedado com
firmeza.
4. Opcional: Faça um segundo furo para medições de referência a aproximadamente 30 cm
(12 polegadas) de distância do orifício de instalação do transmissor. Consulte Figura 51
(página 80).
5. Abras os dois parafusos escravos no corpo do transmissor e remova a tampa.
6. Prenda a fiação de entrada/saída nos terminais de parafusos da placa do componente do
transmissor. Consulte Fiação (página 83). Prenda as prensas-cabo com firmeza após
colocar a fiação.
7. Verifique se as chaves DIP e os trimmers estão na posição correta. Consulte Placa do
transmissor (página 82) para obter mais informações sobre as chaves DIP e os trimmers.
81
