トリマー
1

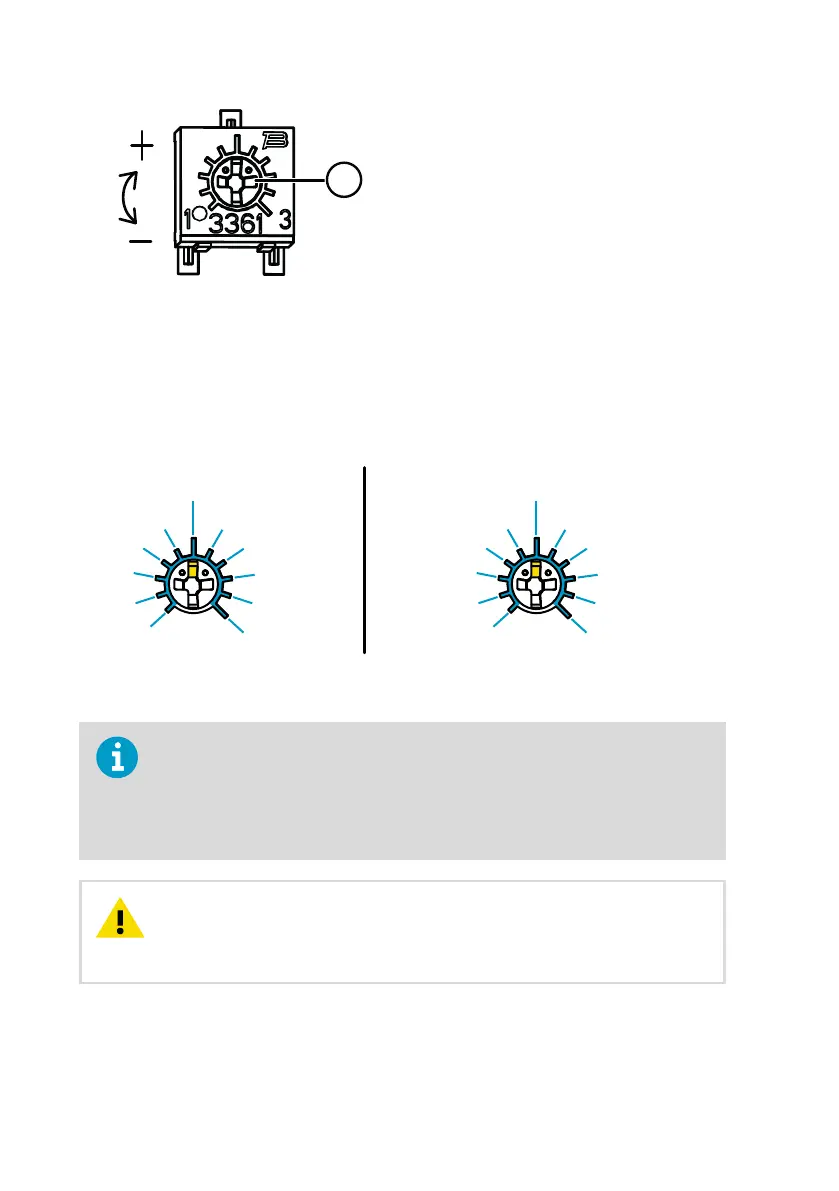

図 80 回路基板調整トリマー
1 プラスドライバーを使用して RH ま
たは T 調整トリマーを回転させます。
測定の出力値を高くするには、トリ
マーを時計回りに回します。低くす
るには、反時計回りに回します。
トリマーを回した後、測定値出力が変
わるまでに少し時間がかかります。
基板上のトリマーで、変換器の RH または T 測定値出力を調整できます。トリマー調整で
は、出力が既知の基準値に一致するまでトリマーを使用して変換器の出力を修正します。
トリマーを使用して調整を行うには、基準測定ソースが必要です。HMD65 が取り付けられ
ている環境に基準計器を挿入して計器の指示値を比較するか、または HMD65 を取り付け環
境から取り外し、校正および調整ツール（Vaisala の湿度校正器 HMK15 など）を使用して
既知の値で環境を用意することができます。
±0 %RH
−1 %RH
−2 %RH
−3 %RH
−4 %RH
−5 %RH
+1 %RH
+2 %RH
+3 %RH
+4 %RH
+5 %RH
±0 °C
−0.06 °C
−0.12 °C
−0.18 °C
−0.24 °C
−0.3 °C
+0.06 °C
+0.12 °C
+0.18 °C
+0.24 °C
+0.3 °C
RH: −5 %RH ... +5 %RH T: −0.3 °C ... +0.3 °C
RH T
図 81 RH と T のトリマー調整範囲（指標値）
校正できるのは、相対湿度測定（RH）と温度測定（T）のみです。その他のパ
ラメーターは RH と T に基づいて内部計算されます。物理トリマーを使用し
て調整する場合は、出力選択 DIP スイッチが RH に設定されていることを確認
してください。Insight PC ソフトウェアを使用する場合は、すべての DIP ス
イッチを OFF の位置に設定してください。調整トリマーを使用する方法の詳
細については、『HMD65 User Guide』を参照してください。
Insight PC ソフトウェアを使用して測定を調整したり工場出荷時の設定
に戻したりする場合は、開始前に必ず物理トリマーを中央の位置に戻してく
ださい。Insight で調整する場合、その時点でのトリマーの位置が±0 ポイン
トに設定されます。
注意
126 M212264EN-B
