Componentes do transmissor
1
2
3
4
5
6
7
8
9

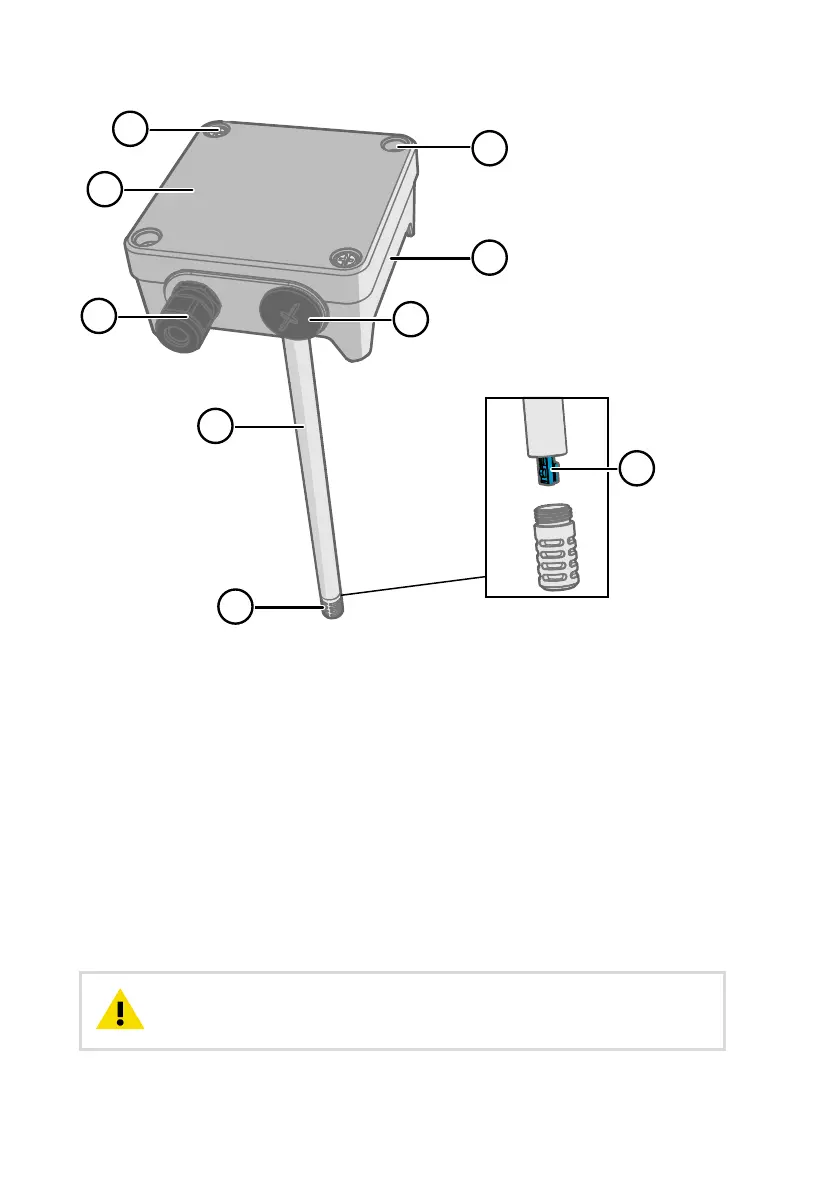

Figura 49 Visão geral dos componentes dos transmissores HMD65
1
Parafuso cativo (2 unidades, Phillips) para prender a tampa do transmissor.
2 Parafuso (2 unidades) para montagem do transmissor na superfície de instalação.
3 Tampa do transmissor. Abras os parafusos cativos da tampa para acessar a eletrônica de
saída e de entrada.
4 Base do transmissor. Contém os conectores de entrada e saída da placa do transmissor:
consulte a seção Placa do transmissor (página 82).
5 Prensa-cabo (guia de M16 x 1,5) para fios frontais no transmissor. Consulte HMD65 User
Guide para obter informações sobre a prensa-cabo e os conduítes.
6 Guia alternativa (M20 x 1,5) para fiação.
7 Corpo da sonda. Opções de sondas longas (mostradas) e curtas disponíveis: consulte a
seção Dimensões do transmissor (página 79).
8 Filtro da sonda (opção padrão: aço inoxidável AISI 316L). Consulte HMD65 User Guide para
obter as opções de filtros.
9 Sensor HUMICAPâ no interior do filtro.
Não toque no elemento do sensor.CUIDADO
