Trimmers
1

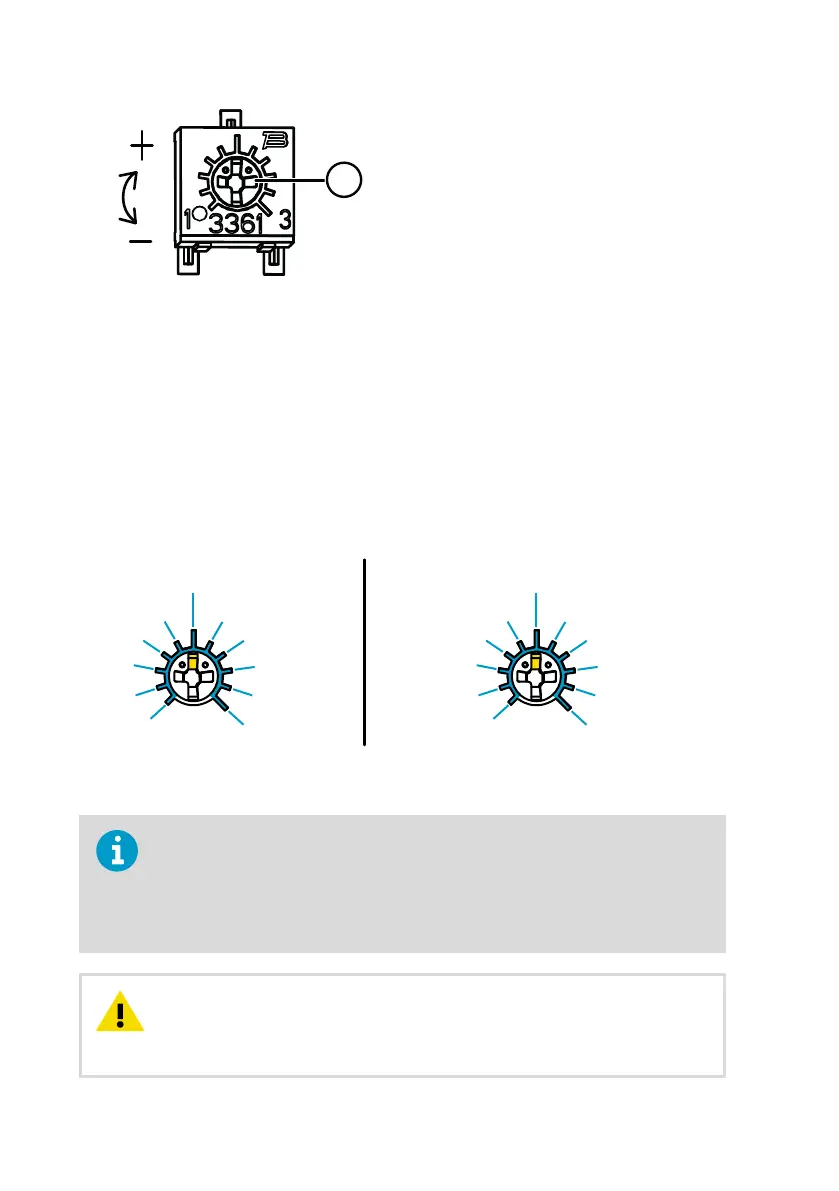

Figura 56 Trimmers de ajuste na placa de
componentes
1 Use uma chave de fenda Phillips para
girar o trimmer de ajuste de U.R. ou T.
Para aumentar o valor de saída de
medição, gire o trimmer no sentido
horário. Para diminuir, gire no sentido
anti-horário.
Observe que existe um pequeno atraso
antes que a saída de medição mude
depois que o trimmer for girado.
Você pode ajustar a saída de medição de U.R. ou T do transmissor com os trimmers na placa
do componente. Durante o ajuste do trimmer, a saída do transmissor é corrigida usando os
trimmers até que a saída corresponda ao valor conhecido de uma referência.
Para fazer um ajuste com os trimmers, você precisa de uma fonte de medição de referência.
Você pode inserir um instrumento de referência no ambiente em que o HMD65 estiver
instalado e comparar as leituras dos instrumentos ou remover o HMD65 do ambiente de
instalação e usar uma ferramenta de calibração e ajuste (por exemplo, Calibrador de Umidade
Vaisala HMK15) para gerar um ambiente com um valor conhecido.
±0 %RH
−1 %RH
−2 %RH
−3 %RH
−4 %RH
−5 %RH
+1 %RH
+2 %RH
+3 %RH
+4 %RH
+5 %RH
±0 °C
−0.06 °C
−0.12 °C
−0.18 °C
−0.24 °C
−0.3 °C
+0.06 °C
+0.12 °C
+0.18 °C
+0.24 °C
+0.3 °C
RH: −5 %RH ... +5 %RH T: −0.3 °C ... +0.3 °C
RH T
Figura 57 Faixas de ajuste com Trimmer de U.R. e T (indicativas)
Você pode calibrar somente a medição de umidade relativa (U.R.) e a medição de
temperatura (T). Os outros parâmetros são calculados com base em U.R. e T.
Verifique se a chave DIP de seleção de saída está definida como U.R. ao fazer os
ajustes com o trimmer físico; ao usar o software Insight para PC, coloque todas as
chaves DIP na posição OFF (Desligada). Para obter mais informações usando os
trimmers de ajuste, consulte HMD65 User Guide.
Se você usa o software para PC Insight para ajustar a medição ou
para restaurar as configurações de fábrica, sempre recoloque o trimmer físico na
posição intermediária antes de iniciar. Quando você faz um ajuste com o Insight,
a posição em que o trimmer está nesse ponto é definida como ponto ±0.
