Органы управления двигателем
Сравните буквы из сносок на рисунках 1, 2, 3, 4 и 5 с органами управления
двигателем в следующем списке:
A. Идентификационное обозначение двигателяМодель— Тип— Код
B. Свеча зажигания
C. Воздухоочиститель
D. Щуп уровня масла
E. Пробка для слива масла
F. Решетка воздухозаборного отверстия
G. Масляный фильтр
H. Электростартер
I. Карбюратор— модели с карбюратором
J. Топливный фильтр (если установлен)
K. Топливный насос (если установлен)
L. Устройство быстрого слива масла (если установлено)
M. Масляный радиатор (если установлен)
N. Электронный блок управления (если установлен)— модели с карбюратором
O. Блок топливного насоса— Модели EFI
P. Порт для проверки давления топлива— Модели EFI
Q. Форсунка — Модели EFI
R. Датчик кислорода— Модели EFI
S. Электронный блок управления— Модели EFI
T. Блок распределения энергии— Модели EFI
U. Глушитель

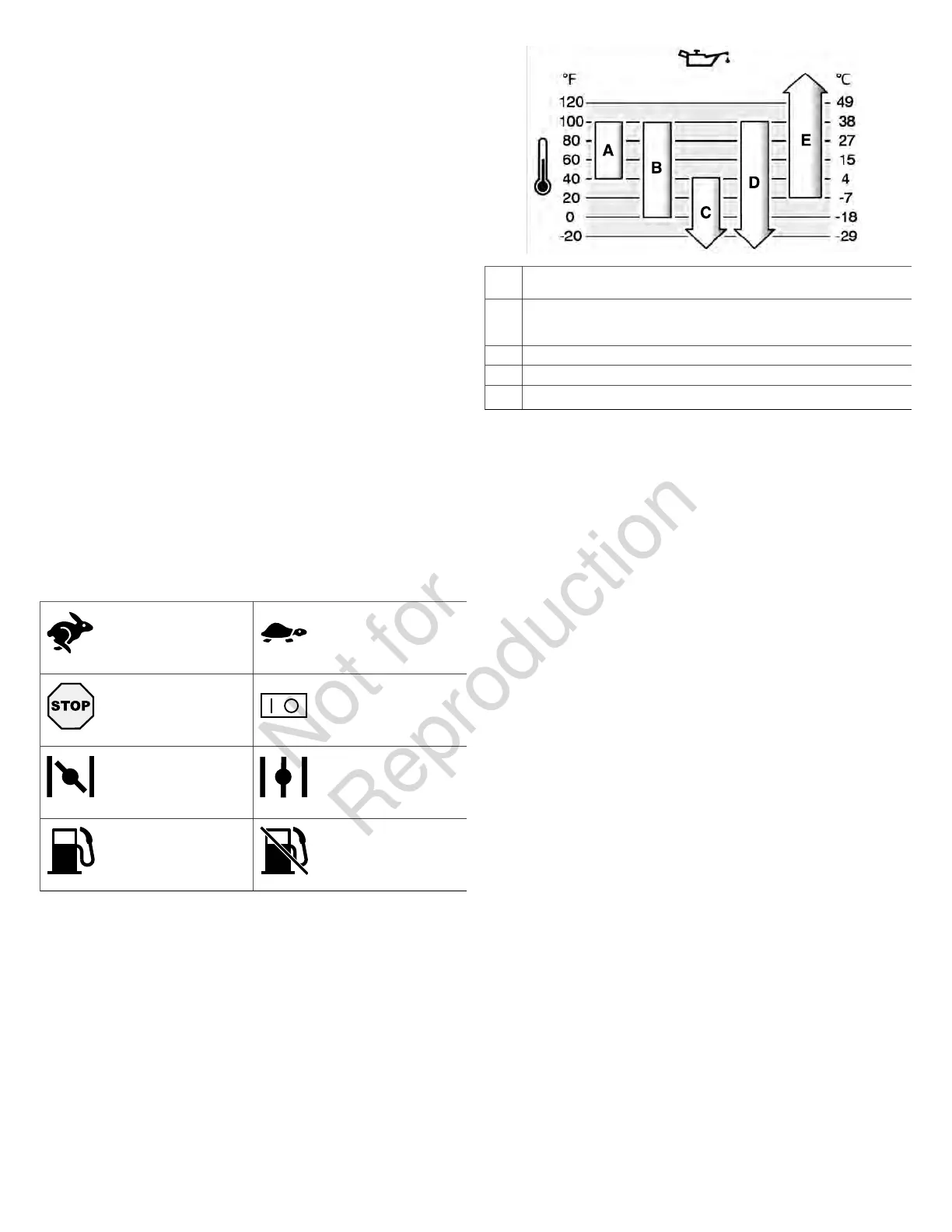

Знаки управления двигателем и пояснения к ним
Обороты двигателя —
ВЫСОКИЕ
Обороты двигателя —
НИЗКИЕ
Двигатель — ОСТАНОВ ВКЛ — ВЫКЛ
Запуск двигателя
Воздушная заслонка
ЗАКРЫТА
Запуск двигателя
Воздушная заслонка
ОТКРЫТА
Крышка топливного бака
Кран подачи топлива
ОТКРЫТ
Кран подачи топлива
ЗАКРЫТ
Эксплуатация
Рекомендации по использованию масла
Емкость масляной системы: См. раздел Технические характеристики.
Мы рекомендуем использовать сертифицированные масла компании Briggs
& Stratton
®
для наилучшей работы двигателя. Могут использоваться другие
высококачественные детергентные масла, если они имеют категорию SF, SG, SH,
SJ или выше. Не используйте специальные присадки.
Воспользуйтесь таблицей для выбора лучшей вязкости для предполагаемого
диапазона температур окружающей среды. Для большинства двигателей
силового оборудования, используемого на открытом воздухе, хорошо подходит
синтетическое масло 5W-30. Наиболее эффективную защиту оборудования,
эксплуатируемого при высоких температурах, обеспечивает синтетическое масло
Vanguard
®
15W-50.
A SAE 30 - использование масла SAE 30 при температуре ниже 40°F (4°C)
приведет к затрудненному запуску двигателя.
B 10W-30 - использование масла 10W-30 при температуре выше 80°F
(27°C) может привести к повышенному расходу масла. Выполняйте
регулярную проверку уровня масла.
C 5W-30
D Синтетическое 5W-30
E
Синтетическое масло Vanguard
®
15W-50
Проверьте уровень масла.
Перед проверкой уровня или доливом масла
• Убедитесь, что двигатель установлен горизонтально.
• Очистите область заливки масла от загрязнений.
• Информацию о емкости масляной системы см. в разделе Технические
характеристики.
ПРИМЕЧАНИЕ
Данный двигатель поставляется компанией Briggs & Stratton без масла.
Изготовители оборудования или дилеры могут залить масло в двигатель.
Перед первым запуском двигателя убедитесь, что уровень масла находится на
надлежащей отметке. Долейте масло в соответствии с инструкциями в данном
руководстве. Гарантия не покрывает повреждения двигателя, вызванные его
запуском без масла.
1. Извлеките масляный щуп (A, рисунок 6) и вытрите его тряпкой.
2. Установите и затяните масляный щуп (A, рисунок 6).
3. Извлеките масляный щуп и проверьте уровень масла. Убедитесь, что
уровень масла находится на отметке в верхней части индикатора (B, рисунок
6) масляного щупа.
4. В случае низкого уровня масла медленно долейте масло в маслозаливную
горловину двигателя (C, рисунок 6). Не следует добавлять чрезмерное
количество масла.
5. Подождите одну минуту, затем снова проверьте уровень масла. Убедитесь,
что уровень масла находится на соответствующей отметке индикатора.
6. Установите и затяните масляный щуп (A, рисунок 6).
Система защиты от низкого уровня масла (если
установлена)
Некоторые двигатели оснащены датчиком низкого уровня масла. В случае низкого
уровня масла загорается лампа предупреждения или происходит остановка
двигателя. Остановите двигатель и выполните следующие действия перед его
повторным запуском.
• Убедитесь, что двигатель установлен горизонтально.
• Проверьте уровень масла. См. разделПроверка уровня масла.
• В случае низкого уровня долейте соответствующее количество масла.
Запустите двигатель и убедитесь, что лампа предупреждения (при
наличии) не загорается.
• В случае нормального уровня масла не запускайте двигатель. Обратитесь
к официальному сервисному дилеру компании Briggs & Stratton для
устранения проблемы с маслом.
Рекомендации по топливу
Топливо должно отвечать следующим требованиям:
• Чистый, свежий, неэтилированный бензин.
• Октановое число не менее 87 ОЧ/87 (91ОЧИ). См. информацию ниже
касательно использования на большой высоте над уровнем моря.
• Разрешается использовать бензин с содержанием этилового спирта до
10% (бензоспирт).
