BDR-720D Adela PRO
1 Žací nůž
2 Šroub
3 Matice
4 Podložka
5 Pryžový kroužek
6 Horní disk
7 Spodní disk
1 Klínový řemen pojezdu kol
2 Řemenice na motoru
3 Řemenice na převodovce
4 Napínací kladka pojezdu kol
5 Klínový řemen pohonu žacího disku
6 Řemenice žacího disku
7 Napínací kladka pohonu žacího
disku
8 Vodicí prvek
63
Revize 07/2021

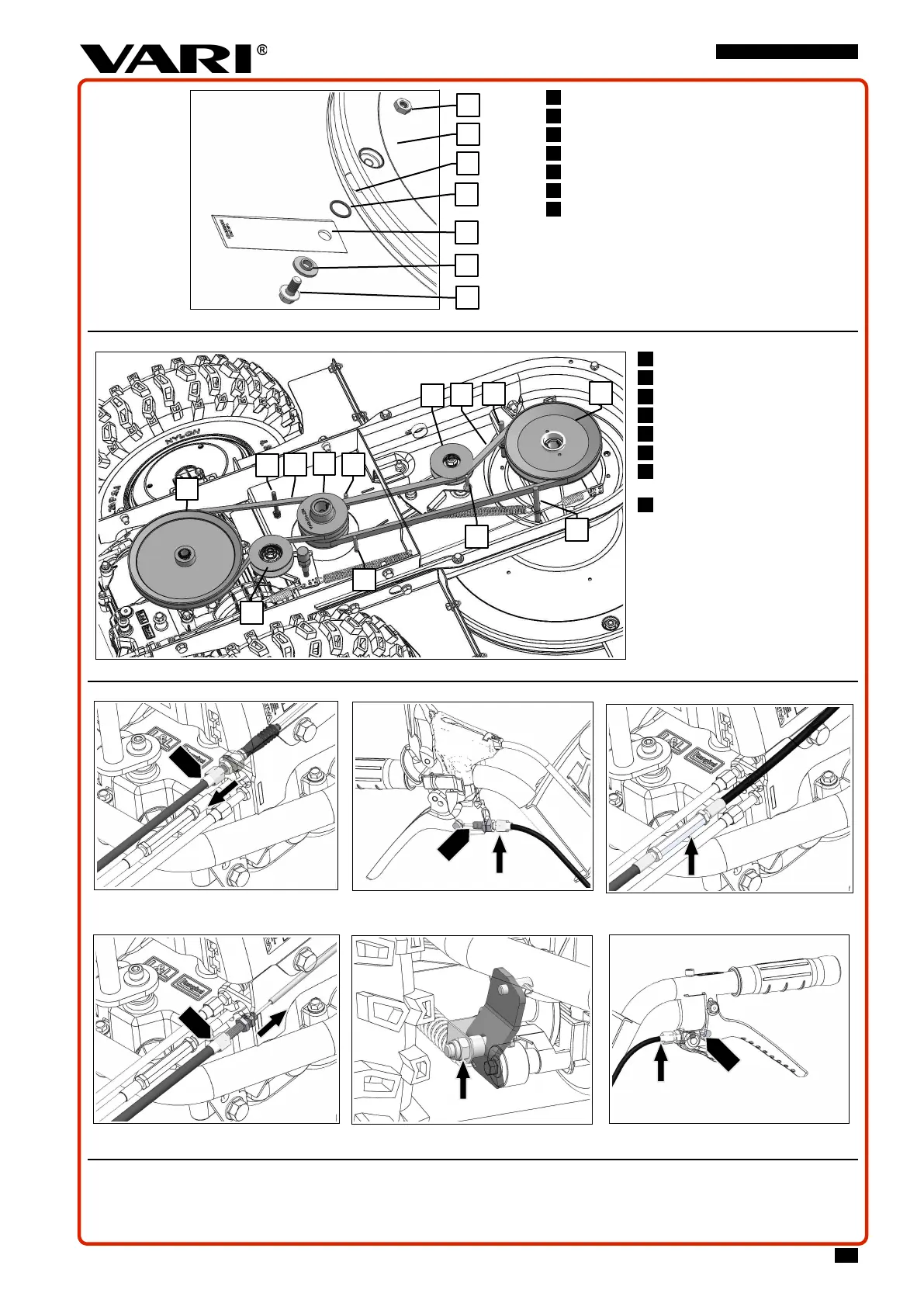

Obr. 18: Sestava žacího nože
1
3
6
5
4
2
7
Obr. 20: Seřizovací šroub kladky pojezdu
kol; mazací místo
Obr. 21: Seřizovací šroub kladky pojezdu
kol
Obr. 22: Seřizovací prvek kladky žacího
disku
Obr. 23: Seřizovací šroub automatické brzdy
žacího disku; mazací místo
Obr. 25: Seřizovací šroub provozní a
parkovací brzdy
O
I
L
O
I
L
O
I
L
OIL
Obr. 24: Matice seřízení přítlaku brzdových
destiček
Obr. 19: Trasa řemenů a jejich vodící prvky
8
2
6
7
4
1
5
8
8
8
8
8
3
