20 MONTAGE SCHAKELAARS
AANSLUITING BEDRADE 3 STANDENSCHAKELAAR
OF EEN 3 VOUDIGE SCHAKELMODULE

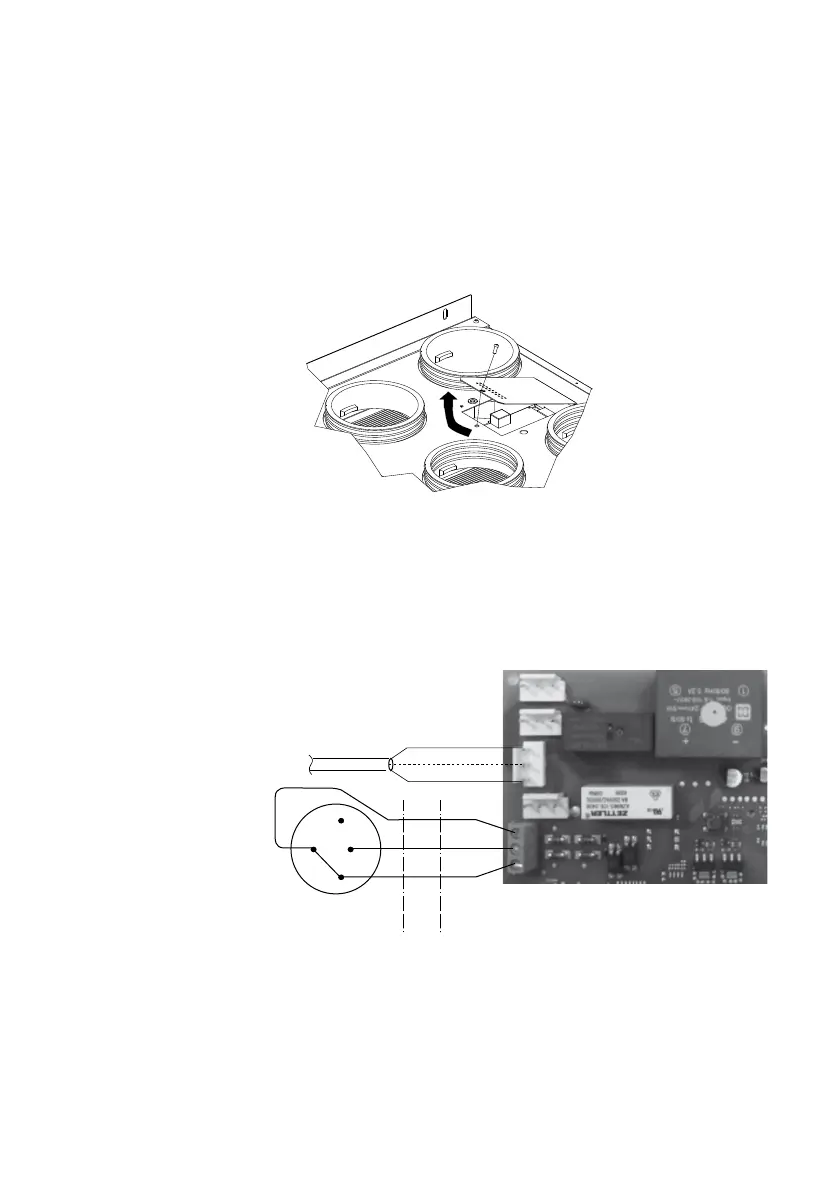

Zorg eerst dat de ventilatie-unit spanningsloos is vooraleer met de werken
te starten. Voor het aansluiten van de printplaat dient u de ventilatie-unit op
een correcte manier te openen om zo de printplaat te bereiken. Verwijder
hiervoor de schroef en kantel het afdekplaatje los van de ventilatie-unit.
Vervolgens dient een correcte kabel via de daarvoor voorziene uitsparing
met doorvoertule in de ventilatie-unit naar de printplaat geleid te worden.
Sluit als laatste de kabel aan op klem X9 “Aansluiting 3 standenschakelaar”,
volgens onderstaand schema.
1.
2.
plaat omhoog elektronica.pdf 1 20/08/2018 17:27
L1 en L3 gesloten = hoog (stand 3)
L1 en L2 gesloten = midden (stand 2)
L1 open = laag (stand 1)
L1 wordt aangesloten op aansluiting C
L2 wordt aangesloten op aansluiting 1
L3 wordt aangesloten op aansluiting 2
Voorziene doorvoertules
in ventilatie-unit
3 standenschakelaar of
3-voudige schakelmodule
Voorbeeldschakeling
3 standenschakelaar NIKO
(type 170-45900 + xxx-659336)
Printplaat
X13
X14
X27
X17
X9
L1
L2
L3
bruin
geel/groen
blauw
netsnoer
230V
˜
50Hz
{
C
2
1
