AANSLUITING 0-10 V SIGNAAL
(TOEPASSING GEBOUWBEHEERSYSTEEM)
Met 0-10 V kan het debiet traploos ingesteld worden tussen het minimum
en maximum debiet van de ventilatie-unit.
Deze komt overeen met volgende waarden:
DX4 DX5 DX6
1 V 40 m³/h 50 m³/h 60 m³/h
1 – 10 V Lineair verband Lineair verband Lineair verband
10 V 400 m³/h 500 m³/h 600 m³/h
Zorg eerst dat de ventilatie-unit spanningsloos is vooraleer met de werken
te starten. Voor het aansluiten van een 0-10 V signaal dient het afdekkap
op de ventilatie-unit op een correcte manier geopend te worden om zo de
printplaat te kunnen bereiken. Deze manier is terug te vinden op pagina
14, “aansluiting bedrade 3 standenschakelaar”. Vervolgens dient een
correcte kabel via de daarvoor voorziene doorvoertule in de ventilatie-unit
naar de printplaat geleid te worden. Sluit als laatste het stuursignaal aan
op klem X26 “Aansluiting gebouwbeheer-systeem”, volgens onderstaand
schema.

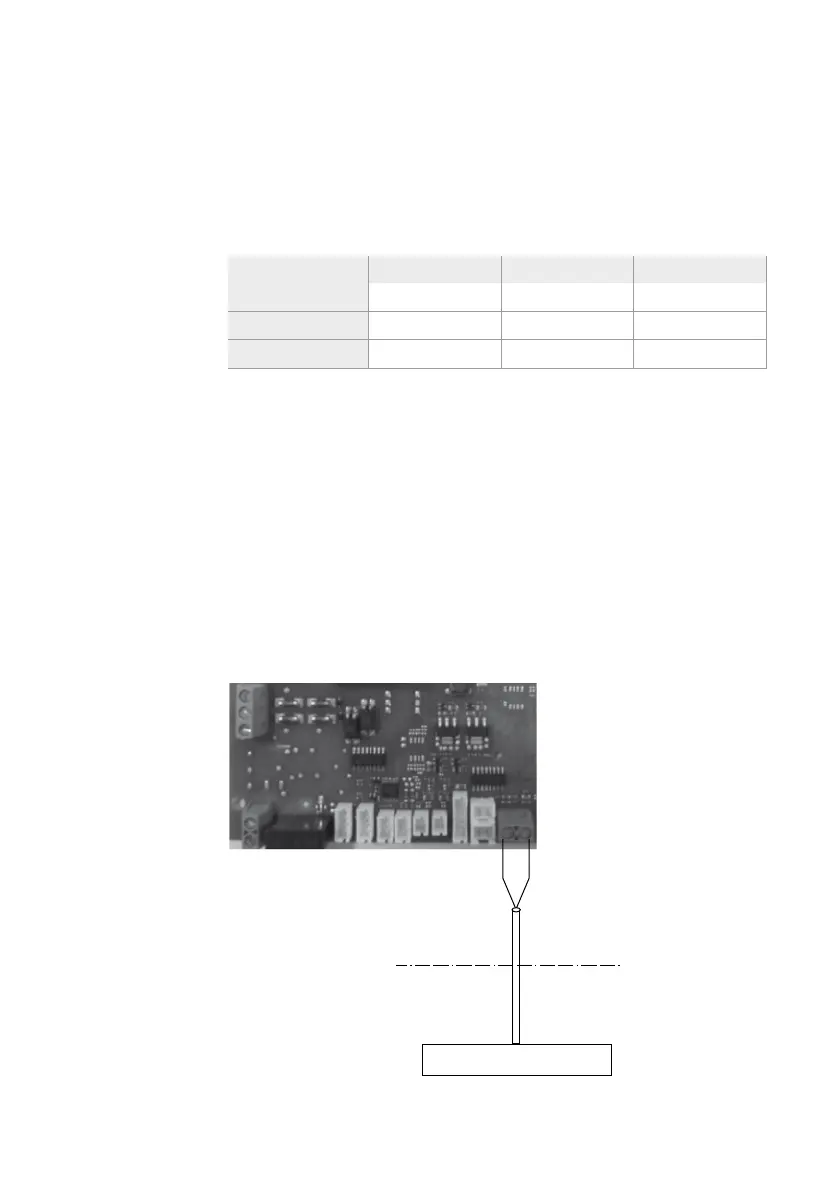

X9
Printplaat DX4 / DX5 / DX6
X8
X5 X21 X20 X15 X26
X6 X22 X23
Voorziene rubberen
doorvoertule in
ventilatie-unit.
2 x 1,5 mm
2
(maximaal)
Gebouwbeheersysteem
0-10V signaal Ground
Printplaat
