20 INSTALLATION DES SÉLECTEURS

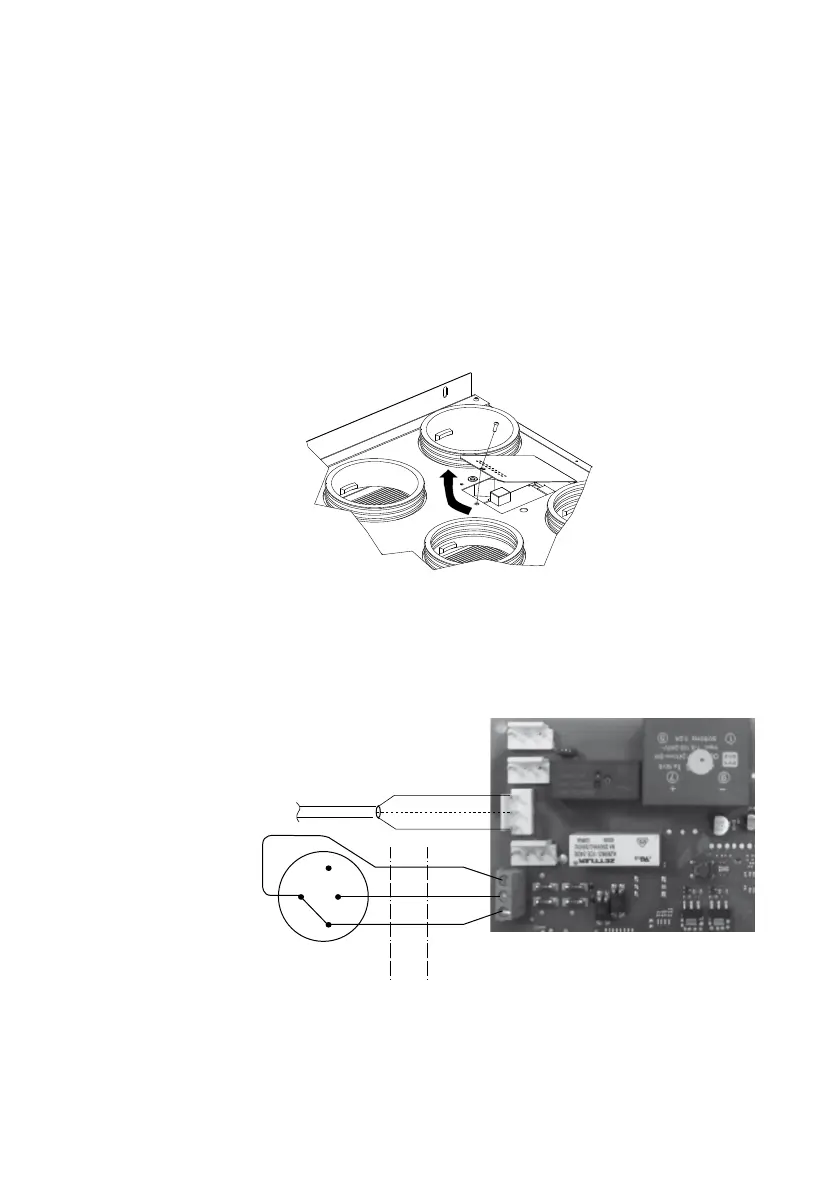

RACCORDEMENT DU SÉLECTEUR FILAIRE À 3 POSITIONS OU
D’UN TRIPLE MODULE DE COMMANDE
Pour raccorder le circuit imprimé, l’unité de ventilation doit être ouverte
correctement afin d’atteindre le circuit. Veillez tout d’abord à mettre l’unité
de ventilation hors tension avant de commencer. Pour raccorder un sé-
lecteur filaire à 3 positions, l’unité de ventilation doit être ouverte correcte-
ment afin d’atteindre le circuit imprimé.
Veuillez, pour ce faire, suivre les étapes décrites ci-dessous:
- Dévissez le cache.
- Retirez le cache de l’unité de ventilation.
Le câble adéquat doit ensuite être tiré vers l’unité de ventilation via les dé-
coupes avec presse-étoupe prévues à cet effet, pour arriver dans le circuit
imprimé. Raccordez finalement le câble au bornier X9 « Raccordement
sélecteur filaire à 3 positions », conformément au schéma suivant.
A ( 1 : 4 )
1.
2.
plaat omhoog elektronica.pdf 1 20/08/2018 17:27
L1 et L3 fermé = position haute (position 3)
L1 et L2 fermé = position moyenne (position 2)
L1 ouvert = position basse (position 1)
L1 est raccordé au branchement C
L2 est raccordé au branchement 1
L3 est raccordé au branchement 2
Presse-étoupes
prévus dans l’unité
de ventilation
Sélecteur filaire à 3
positions ou triple module
de commande
Exemple de raccordement
Sélecteur filaire à 3 positions NIKO
(type 170-45900 + xxx-659336)
Circuit imprimé
X13
X14
X27
X17
X9
L1
L2
L3
brun
jaune/vert
bleu
câble
d’alimentation
230V ˜ 50 Hz
{
C
2
1
