INSTALLATION DES SÉLECTEURS 21
RACCORDEMENT DU SIGNAL 0-10 V
(APPLICATION DE SYSTÈME DE GESTION DE BÂTIMENT)
La commande 0 à 10 V permet de régler le débit en continu entre le débit
minimum et maximum de l’unité de ventilation. Ceux-ci correspondent aux
valeurs suivantes:
DX4 DX5 DX6
1 V 40 m³/h 50 m³/h 60 m³/h
1 – 10 V Connexion linéaire Connexion linéaire Connexion linéaire
10 V 400 m³/h 500 m³/h 600 m³/h
Veillez tout d’abord à mettre l’unité de ventilation hors tension avant de
commencer. Pour raccorder un signal 0-10 V, le cache de l’unité de venti-
lation doit être ouvert correctement afin d’atteindre le circuit imprimé. Vous
trouverez la marche à suivre à la page XX, « Raccordement du sélecteur
filaire à 3 positions ». Un câble adéquat doit ensuite être tiré vers l’unité de
ventilation via le presse-étoupe prévu à cet effet, pour arriver dans le circuit
imprimé.

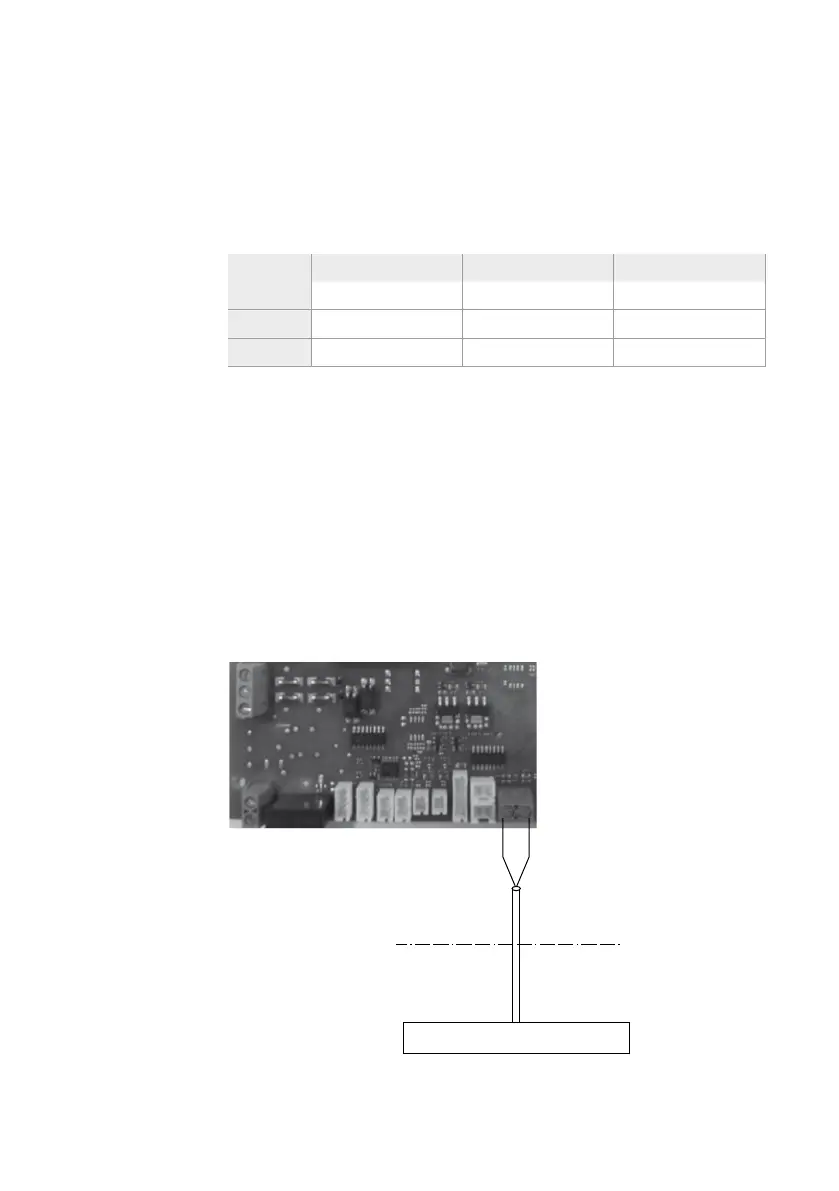

Raccordez finalement le signal de commande au bornier X26 « Raccorde-
ment système de gestion de bâtiment », conformément au schéma suivant.
X9
Circuit imprimé DX4 / DX5 / DX6
X8
X5 X21 X20 X15 X26
X6 X22 X23
Presse-étoupe prévu dans
l’unité de ventilation
2 x 1,5 mm
2
(maximum)
Système de gestion de bâtiment
Signal 0-10 V Terre
