INSTALLATION
4. INSTALLATION

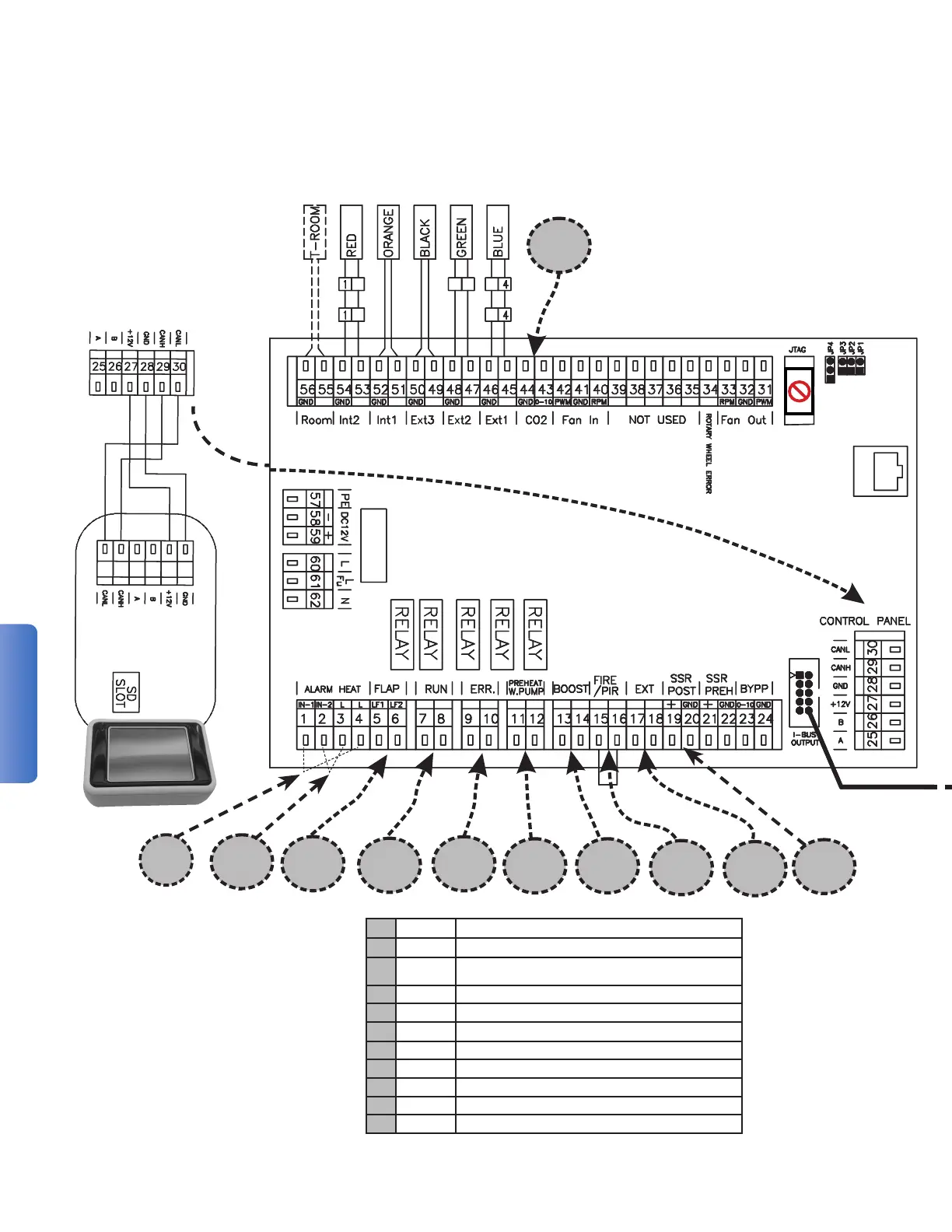

Electrical accessories must be connected to the terminals located in the control cabinet according to the
wiring diagram and the markings on the terminals.
1.
A (1,4)
SAFETY THERMOSTAT POSTHEATING
2.
A (2,3)
SAFETY PREHEATING THERMOSTAT
3. A (5-6) LF1 - FLAP INLET (output L-open), LF2 - FLAP OUTLET ( output
L-open)
4. A (7-8) RUN CONTACT (output -NO/NC settable)
5. A (9-10) ERROR CONTACT (output NO)
6. A (11-12) PREHEATER WATER PUMP (11 - Lint, 12 - Lout)
7. A (13-14) BOOST (input NO)
8. A (15-16) FIRE (input NC)
9. A (17-18) EXTERNAL CONTROL ON/OFF (input NC)
10. A (19,20) OUTPUT PERFORMANCE OF POSTHEATING (0-10V OR PWM)
