6. Afferrare il lato della testa
 e posizionarlo in modo
che il motore si trovi nella parte superiore.
7. Far scorrere il tubolare del lato testa
 nel tubolare
del set per il trasporto
. Serrare il lato testa con le
manopole a stella
.

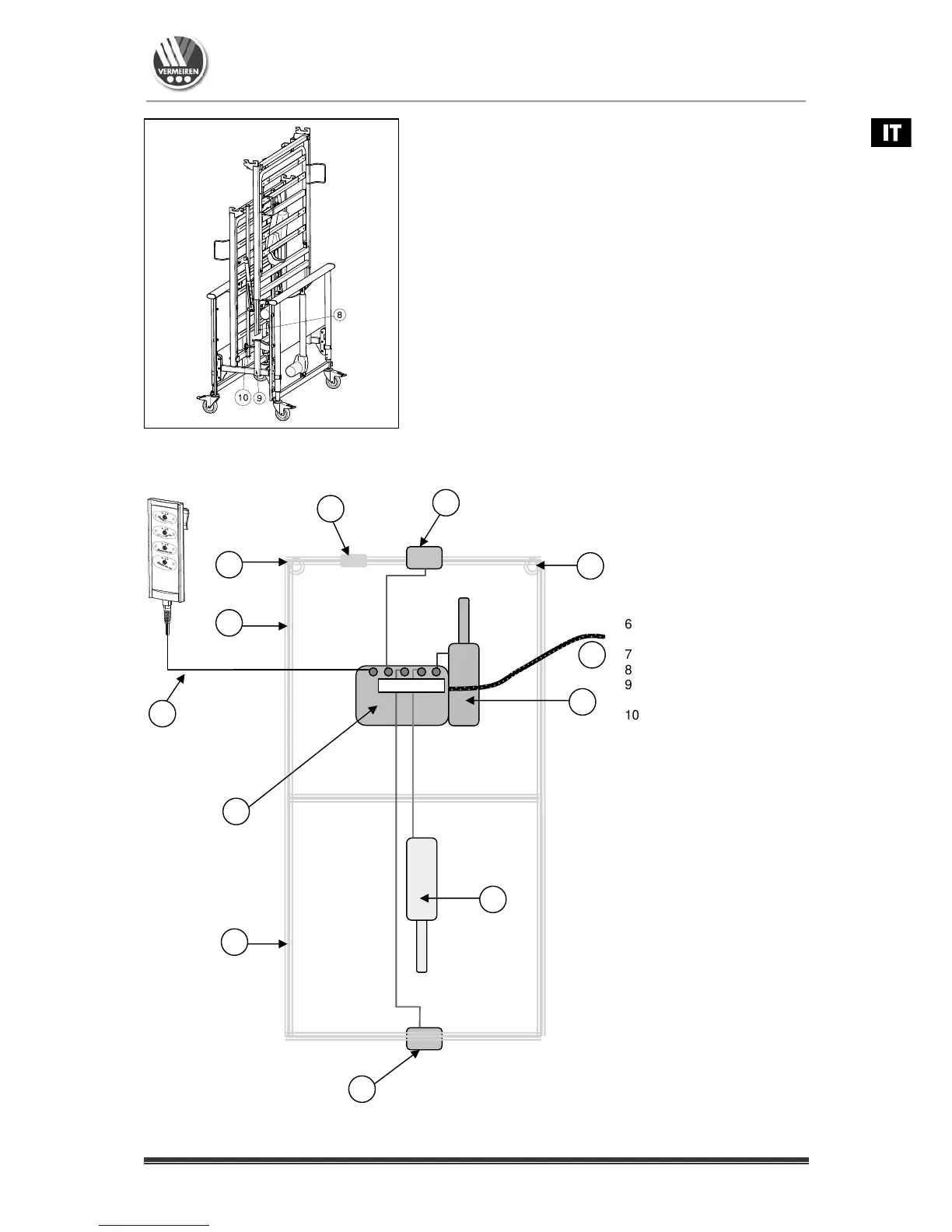

2.12 Cablaggio
1 = Parte testiera della rete
2 = Parte pediera della
rete
3 = Alloggio staffa di
sollevamento
4 = Dispositivo antitrazione
5 = Cavo d'alimentazione
6 = Trasformatore /
Centralina di comando
7 = Interblocco
8 = Motore poggiatesta
9 = Motore piegatura
ginocchio
10 = Motore estremità
superiore
11 = Comando manuale
Tutti i cablaggi all'interno
del telaio del letto
devono essere disposti in
modo che i cavi non
siano in contatto con il
corpo e non vi siano
punti di schiacciamento o
zone taglienti.
4 3 2 1
10
4
3
5
6
3
1
7
9
2
11
8
