Vermeiren Luna Basic 2 - 4 Manutenzione

Luna 2, Luna Basic 2, Luna UL 2
2016-06
Pagina24
3.3.5 Collegamenti del trasformatore
L ATTENZIONE: rischio di lesioni - Non toccare la spina con le mani umide.
L ATTENZIONE: rischio di lesioni - Non interporre nulla tra collegamento e cavo e
proteggere contro i carichi meccanici.
1. È necessaria una presa di corrente A 220 V/230 V, 50 Hz conforme alle specifiche
VDE.

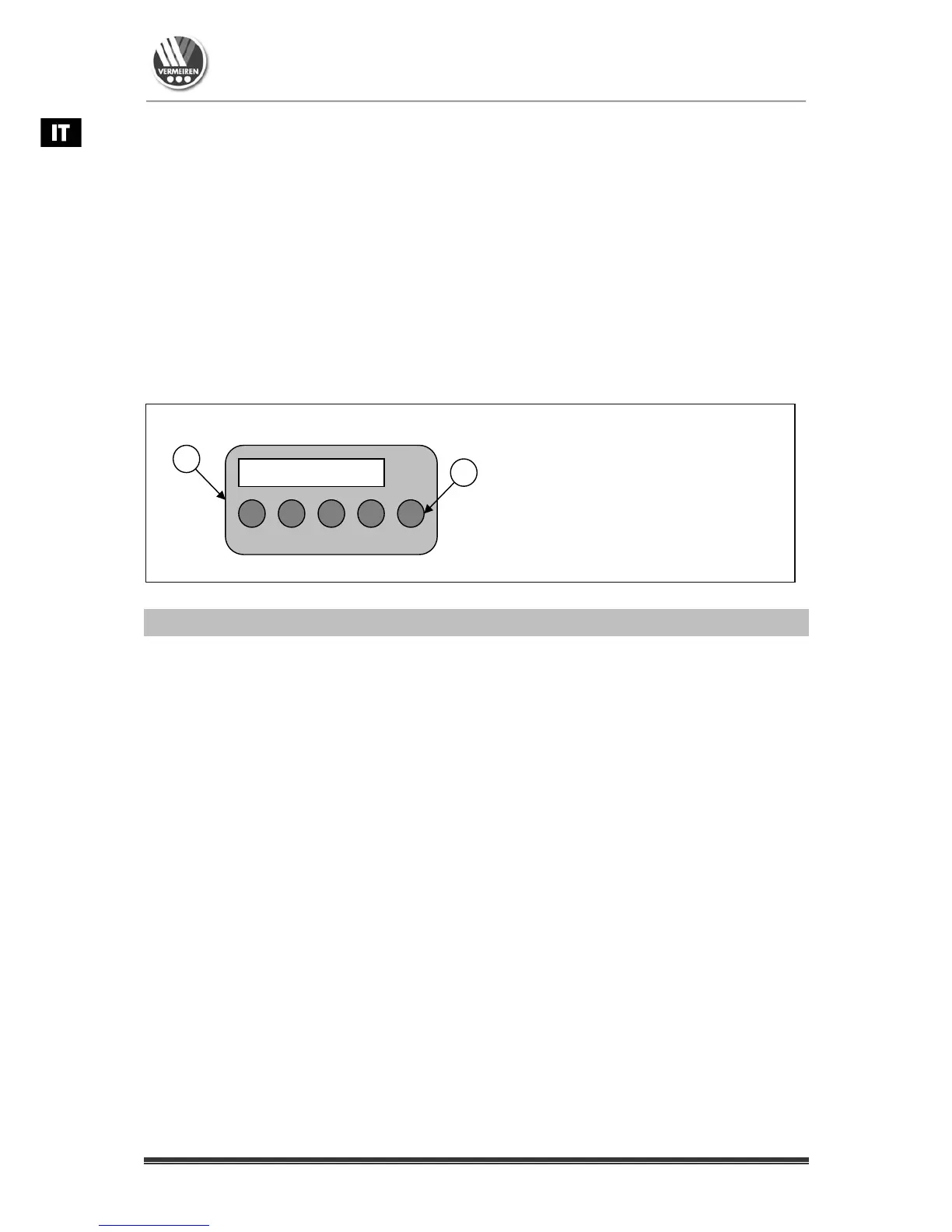

2. L'illustrazione seguente mostra lo schema dei collegamenti per il trasformatore:
Afferrare la spina solo per estrarla dalla presa.
Il cavo di alimentazione deve essere steso senza strozzature o attorcigliamenti e non deve
passare intorno a bordi taglienti.
Evitare che il cavo di alimentazione e il cavo del comando
manuale vengano compressi.
4 Manutenzione
Per il manuale di manutenzione delle letto consultate il sito web Vermeiren:
www.vermeiren.it.
1 2 3 4
5
6
1 = Collegamento del motore del pannelli
2 = Collegamento del motore per l’angolo di
flessione del ginocchio
3 = Collegamento del motore del lato testa
4 = Collegamento del motore del lato piedi
5 = Comando manuale
6 = Trasformatore/quadro di comando
I cavi dei motori e i collegamenti dei trasformatori
riportano gli stessi numeri.
1234
