Luna 2, Luna Basic 2, Luna UL 2
2016-06
Página24
1. Afloje las contratuercas , de ser necesario.
2.
Introduzca los raíles de perno a derecha e izquierda de la banda de madera
superior. Introduzca los rieles de perno
a izquierda y derecha en la banda de
madera inferior
.
3.
Deslice las guías para tornillos + los listones de madera en las guías de
deslizamiento correspondientes
del panel de cabecera y pies. Levante el listón de
madera superior hasta que la baranda lateral de madera haga tope.
4.
Introduzca las contratuercas y apriételas manualmente.
5.
Repita estas pasos en el otro lado.
Para liberar las barandas laterales de madera consulte el párrafo 2.7.
3.3.5 Conexiones del transformador
L PRECAUCIÓN: Riesgo de lesiones - No toque el enchufe con las manos
húmedas.
L PRECAUCIÓN: Riesgo de lesiones - No coloque objetos en la conexión ni el
cable y protéjalos contra cargas mecánicas.
1. Se requiere una toma de corriente A 220 V / 230 V, 50 Hz de acuerdo con las
especificaciones de VDE.

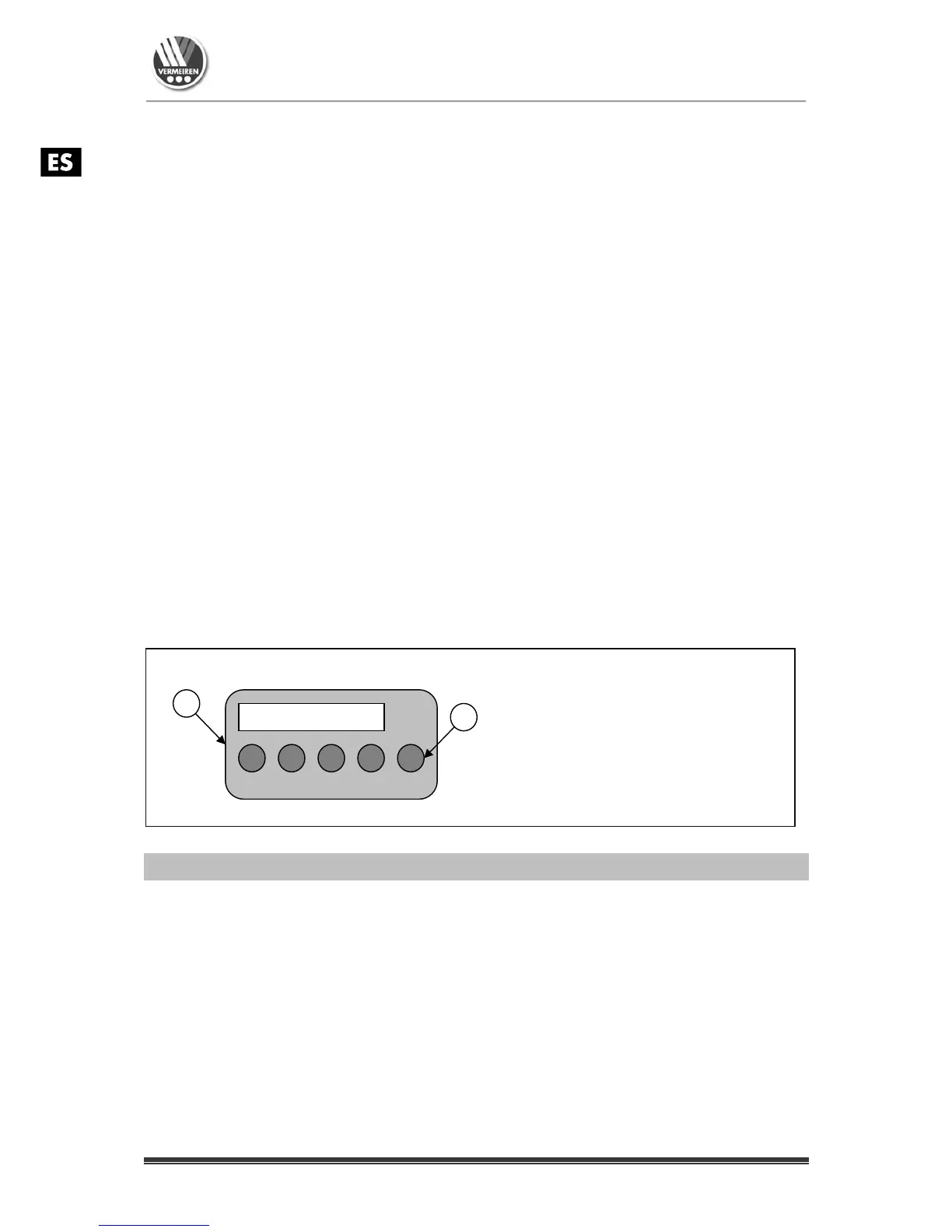

2. El diagrama de las conexiones del transformador se encuentra en la figura de abajo:
Sujete el enchufe únicamente para sacarlo de la toma.
El cable de corriente debe estar tendido sin bucles ni pliegues y no debe tocar bordes
afilados.
Evite pisar el cable eléctrico y el cable del auricular.
4 Mantenimiento
Para consultar el manual de mantenimiento de la cama, visite el sitio web de Vermeiren.
www.vermeiren.es.
1 2 3 4
5
6
1 = Conexión del motor del reposacabezas
2 = Conexión del motor del ángulo de flexión
de las rodillas
3 = Conexión del motor del cabecero
4 = Conexión del motor del pie
5 = Auricular
6 = Transformador / caja de control
Los cables de los motores y conexiones de los
