Vermeiren Luna Basic 2 - Cableado

Luna 2, Luna Basic 2, Luna UL 2
2016-06
Página17
6. Tome el lado de la cabeza
 y sujételo con el
motor ubicado en el lado superior.
7. Deslice el tubo del lado de la cabeza
 dentro del
tubo del set de transporte
. Asegure el lado de la
cabeza con las perillas en forma de estrella
.

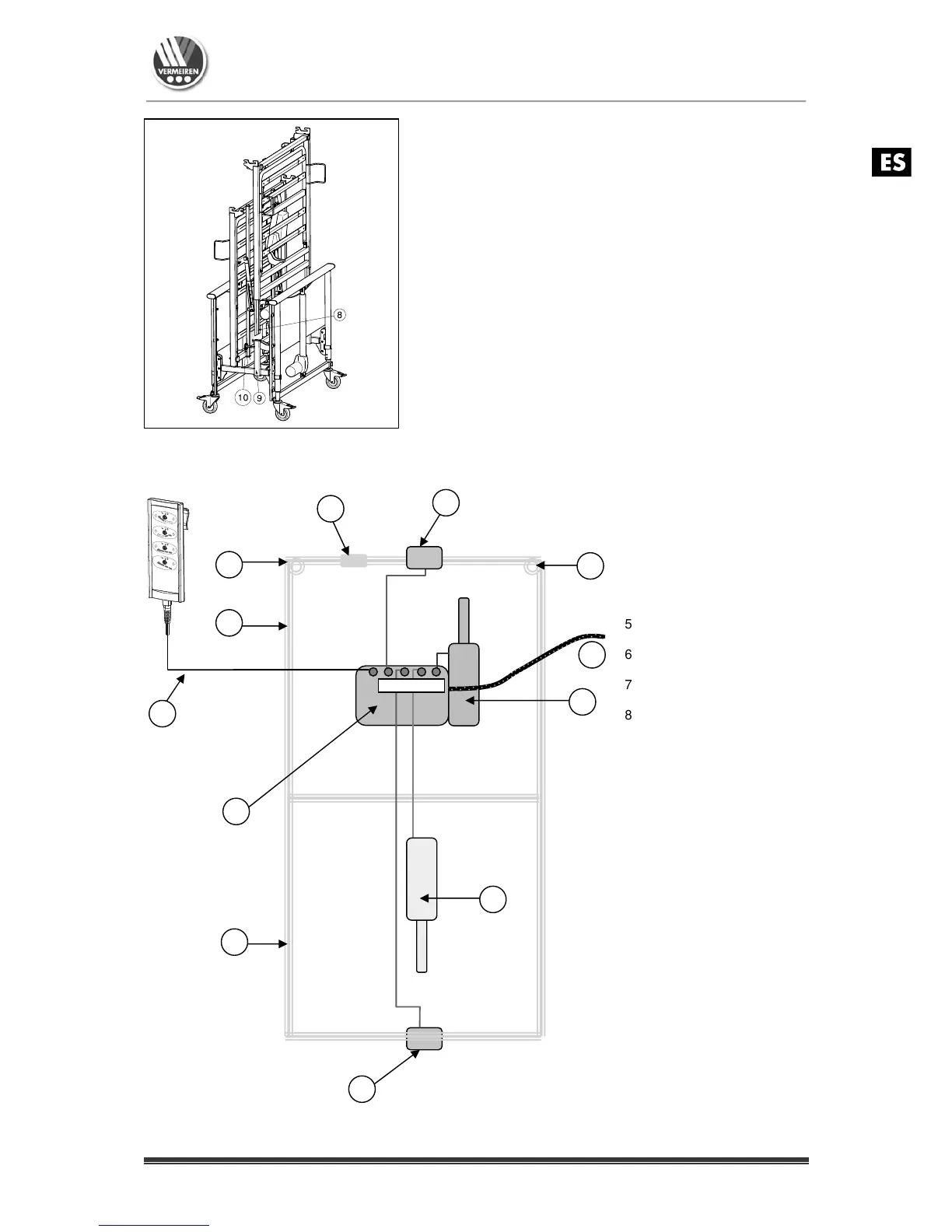

2.12 Cableado
1 = Bastidor de bandas del
cabecero
2 = Bastidor de bandas del
pie
3 = Acoplamiento para el
tubo de la grúa
4 = Dispositivo de alivio
5 = Cables de
alimentación
6 = Transformador /
caja de control
7 = Motor de la superficie
del cabecero
8 = Motor de ángulo de
doblez de las rodillas
9 = Motor del cabecero
10 = Motor del pie
11 = Auricular
Todos los cables
situados dentro del
bastidor de la cama se
han colocado de modo
que se evite el contacto
con el suelo, así como
aplastamientos o
pinzamientos.
4 3 2 1
10
4
3
5
6
3
1
7
9
2
11
8
