Luna 2, Luna Basic 2, Luna UL 2
2016-06
Pagina21

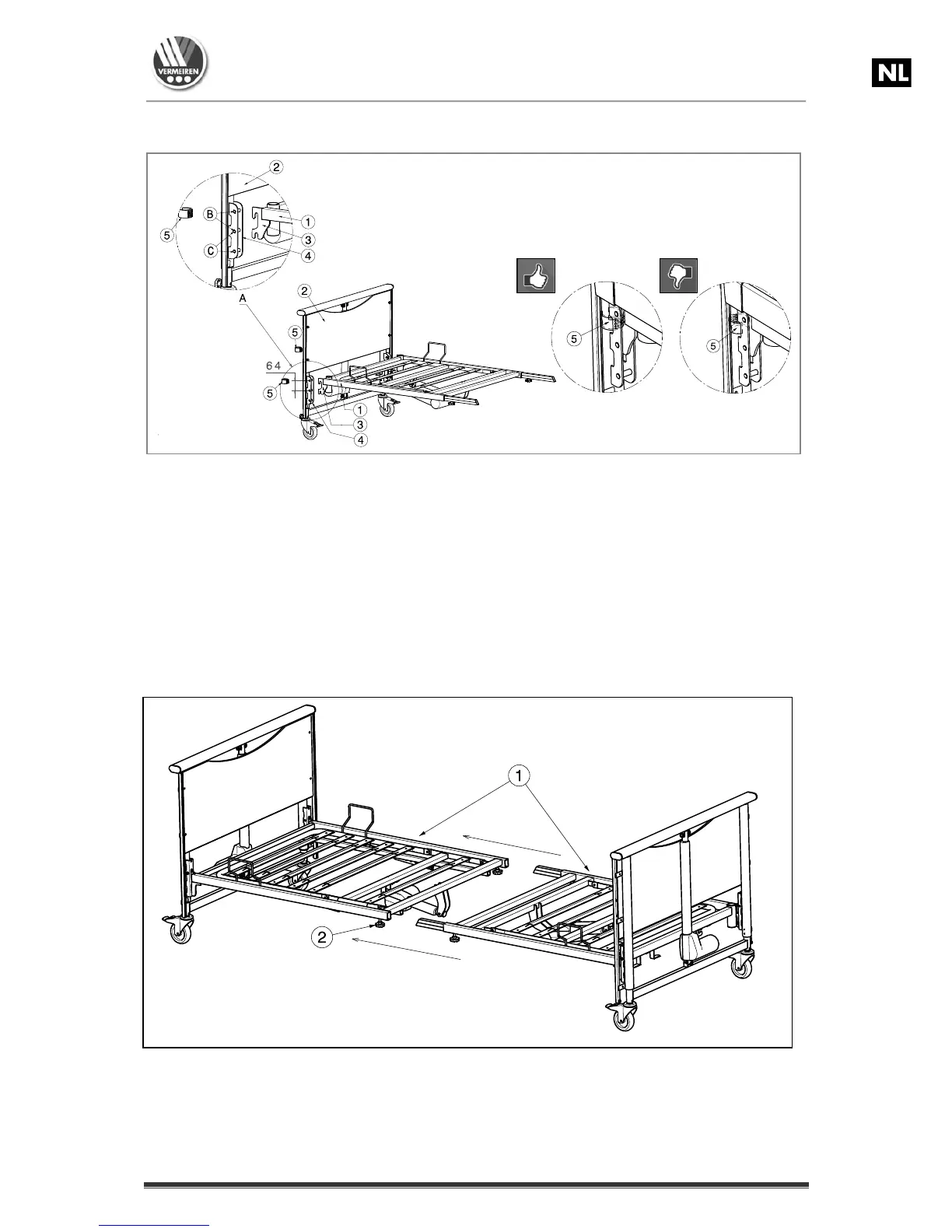

3.3.1 Hoofd sponde / voet sponde
 Monteer de bevestiging van de lattenbodem  in de bevestiging van de hoofd
sponde
.
 Maak de lattenbodem
 met de blokkeerklemmen  vast.
 Herhaal voor de voet sponde. Controleer dat de lattenbodems goed zijn gemonteerd.
NB: De lattenbodem van het hoofdeinde is voorzien met houders voor de
zelfoprichter en bevestigingspunten voor de voedingskabel.
De lattenbodem kan in 2 verschillende posities (Ⓑ, Ⓒ): stappen van 64 mm worden
gemonteerd (niet voor Luna UL 2).
Bescherm de elektrische kabel naar de motor tegen beschadiging door knellen.
3.3.2 Lattenbodem
 Maak de blokkeerschroeven  los, indien nodig.
 Zet beide lattenbodems
 recht en schuif deze goed in elkaar.
 Draai de blokkeerschroeven
 van de lattenbodemverbinding handvast aan.
Bescherm de elektrische kabel naar de motor tegen beschadiging door knellen.
1 = Lattenbodems
2 = Blokkeerschroeven
1 = Lattenbodem
2 = Hoofd en voet spondes
3 = Bevestiging lattenbodem
4 = Bevestiging spondes
5 = Blokkeerklem
