Luna 2, Luna Basic 2, Luna UL 2
2016-06
Seite21

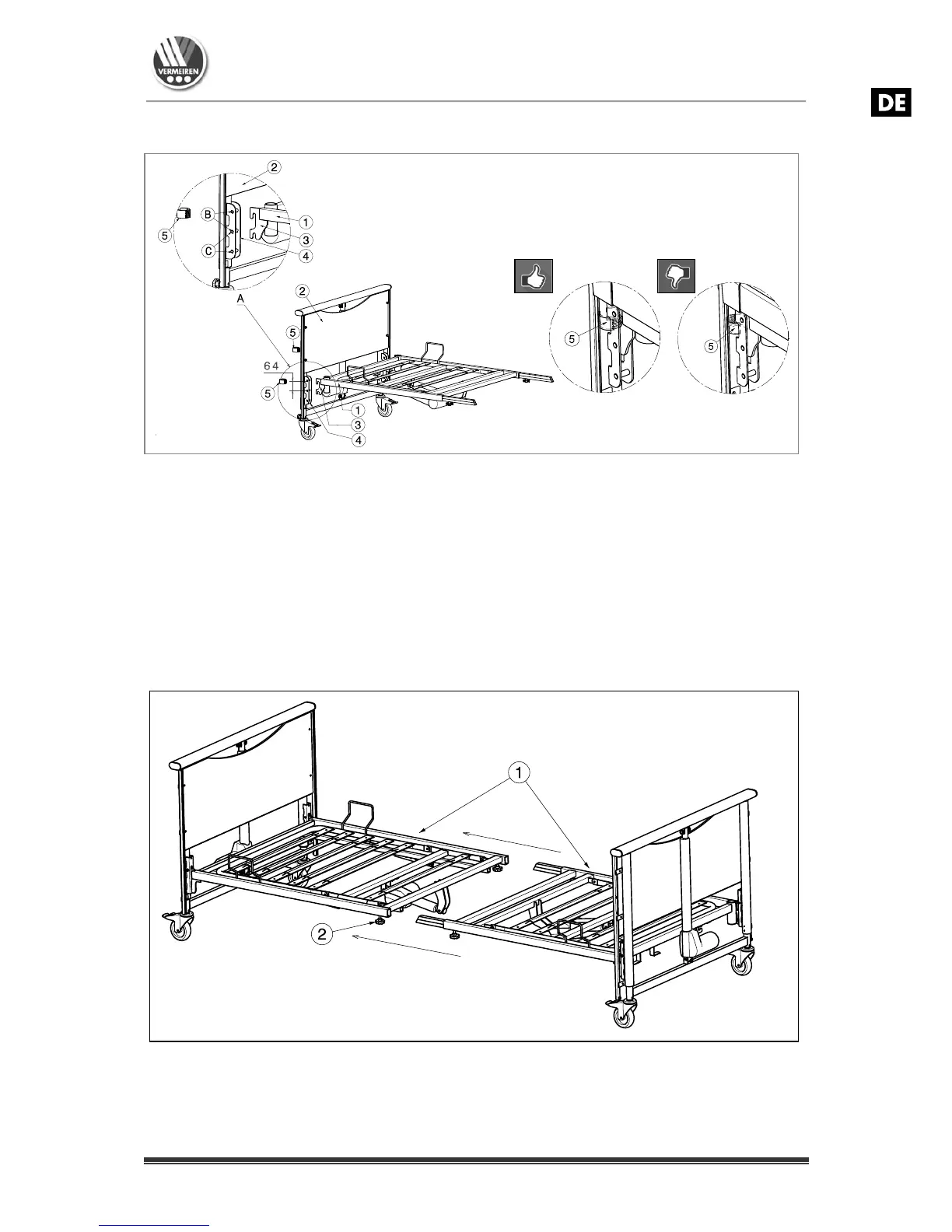

3.3.1 Kopfteil / Fußteil
 Befestigen Sie die Lattenrosthalterung  am Aufsatz des Kopfendes .
 Sichern Sie den Lattenrost
 mit den Halterungsklemmen .
 Wiederholen Sie nun diese Schritte mit dem Fußteil. Vergewissern Sie sich, dass die
Lattenroste fest sitzen.
ACHTUNG: Lattenrostkopfteil ist mit Aufnahmen für den Aufrichter, sowie der
Netzkabelaufhängung versehen.
Der Lattenrost kann in zwei verschiedenen Positionen (Ⓑ, Ⓒ): montiert werden (64 mm)
(nicht für Luna UL 2).
Motorzuleitung vor Quetschungen schützen.
3.3.2 Lattenrost
 Lockern Sie die Schrauben , falls notwendig.
 Richten Sie beide Lattenroste
 auf und schieben diese bündig ineinander.
 Sichern Sie danach handfest die Feststellschrauben
 der Lattenrost verbindung.
Motorzuleitung vor Quetschungen schützen.
1 = Lattenroste
2 = Feststellschrauben
1 = Lattenrost
2 = Kopf-und Fußende
3 = Lattenrosthalterung
4 = Aufsatz
5 = Halterungsklemmen
