Schalterstellung
Empfohlener
Batterietyp
Konstantspannung*
(V)
Erhaltungsspannung*
(V)
Ausgleichsspannung**
* (V)
Nennstrom
des
Ausgleichs**
in Prozent
Temperaturkompensationsfaktor*
(mV/°C)
5
PzS-Röhrchenplatte-
Traktionsbatterien
oder OPzS-Batterien
15.1
30.2
60.4
13.8
27.6
55.2
16.9
33.8
67.6
25 %
-16
-32
-64
6
PzS-Röhrchenplatte-
Traktionsbatterien
oder OPzS-Batterien
15.3
30.6
61.2
13.8
27.6
55.2
17.1
34.2
68.4
25 %
-16
-32
-64
7
Lithium-
Eisenphosphat-
(LiFePo4) Batterien
14.2
28.4
56.8
13.5
27.0
54
n/v n/v
0
0
0
* Der obere Wert gilt für 12 V-Systeme, der mittlere für 24 V-Systeme und der untere für 48 V-Systeme.
** Die Ausgleichsfunktion ist standardmäßig deaktiviert. Zur Aktivierung siehe Kapitel Batterieeinstellungen [18]
Ein binärer LED-Code hilft bei der Bestimmung der Position des Drehschalters. Nachdem die Position des Drehschalters
geändert wurde, blinken die LEDs 4 Sekunden lang wie in der folgenden Tabelle angegeben. Danach wird die normale Anzeige
wieder fortgesetzt, wie im Abschnitt LEDs beschrieben.
Schalterstellung Bulk LED Absorption LED Float LED Blinkfrequenz
0 1 1 1 Schnell
1 0 0 1 Langsam
2 0 1 0 Langsam
3 0 1 1 Langsam
4 1 0 0 Langsam
5 1 0 1 Langsam
6 1 1 0 Langsam
7 1 1 1 Langsam
5.1.3. Einstellungen über das SmartSolar Control-Display
Das SmartSolar Control-Display kann zum Konfigurieren von Einstellungen des Solarladegeräts verwendet werden. Für weitere
Informationen hierzu siehe Bedienungsanleitung für das Display SmartSolar Control.

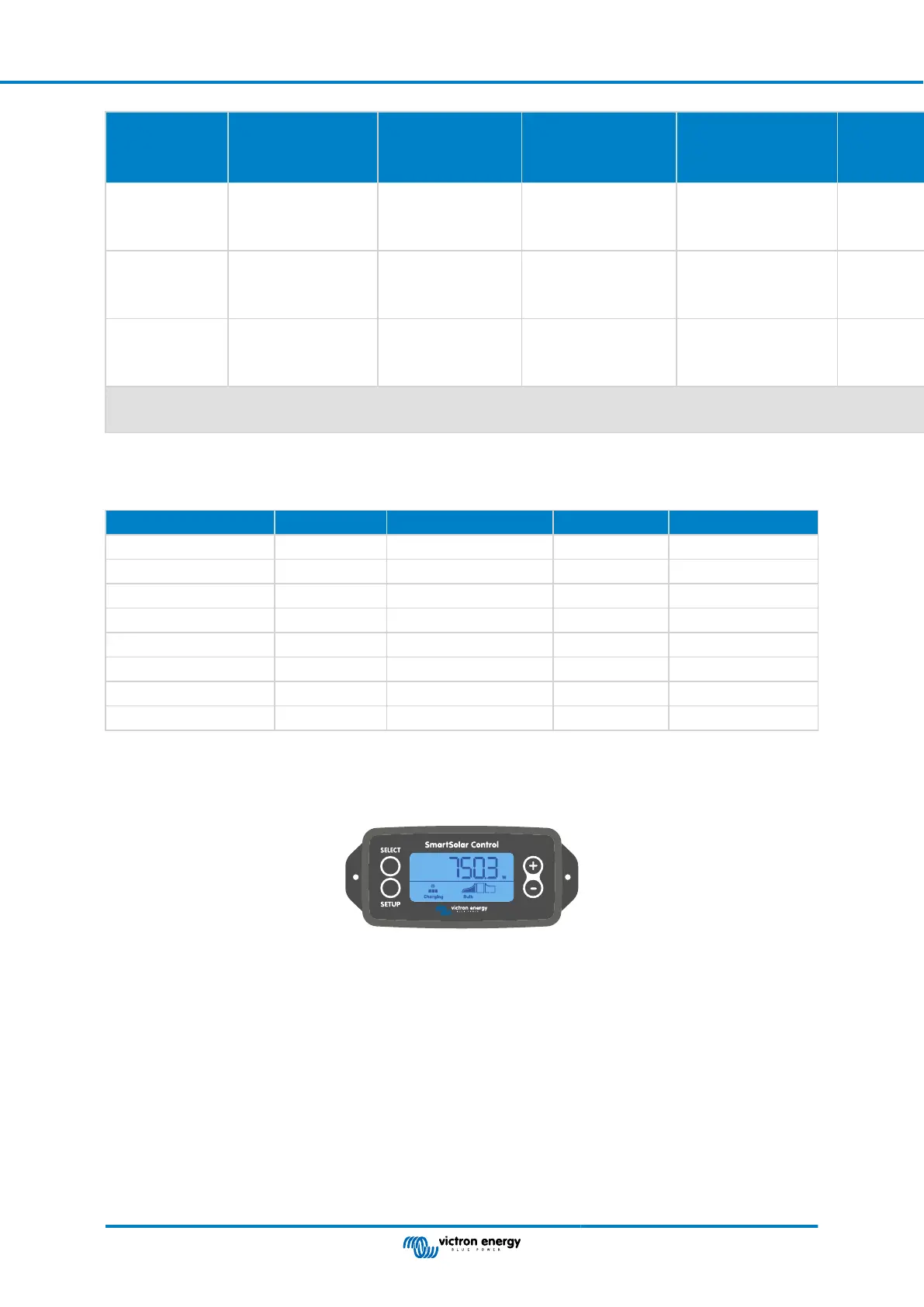

Das SmartSolar-Display
5.1.4. Einstellungen über das MPPT Control-Display
Mit dem Display MPPT Control lassen sich die Einstellungen des Solarladegeräts konfigurieren, mit Ausnahme der erweiterten
Einstellungen wie RX- und TX-Port-Einstellungen. Für weitere Informationen hierzu siehe Bedienungsanleitung für das Display
MPPT Control.
Handbuch des MPPT-Solarladegeräts
Seite 17 Konfiguration und Einstellungen
