7. Überwachung
Dieses Kapitel beschreibt die verschiedenen Überwachungsmethoden und wie Sie für jede Methode auf Live-Daten,
Verlaufsdaten und Fehler zugreifen können.
7.1. LED-Anzeigen
Das Solarladegerät verfügt über drei LEDs zur Anzeige des Betriebsstatus: eine blaue, eine grüne und eine gelbe LED. Diese
LEDs zeigen jeweils die Ladestufen Konstantstromphase, Konstantspannungsphase und Ladeerhaltungsphase an, dienen aber
auch zur Anzeige anderer Ladesituationen und Fehlersituationen.
Fehler werden durch eine Kombination von LEDs angezeigt, die entweder eingeschaltet oder ausgeschaltet sind oder blinken.
Jede LED-Kombination hat eine Bedeutung und zeigt entweder einen normalen Betriebsmodus oder einen Fehler an.
Symbol Bedeutung
Permanent an
Blinkt
Aus

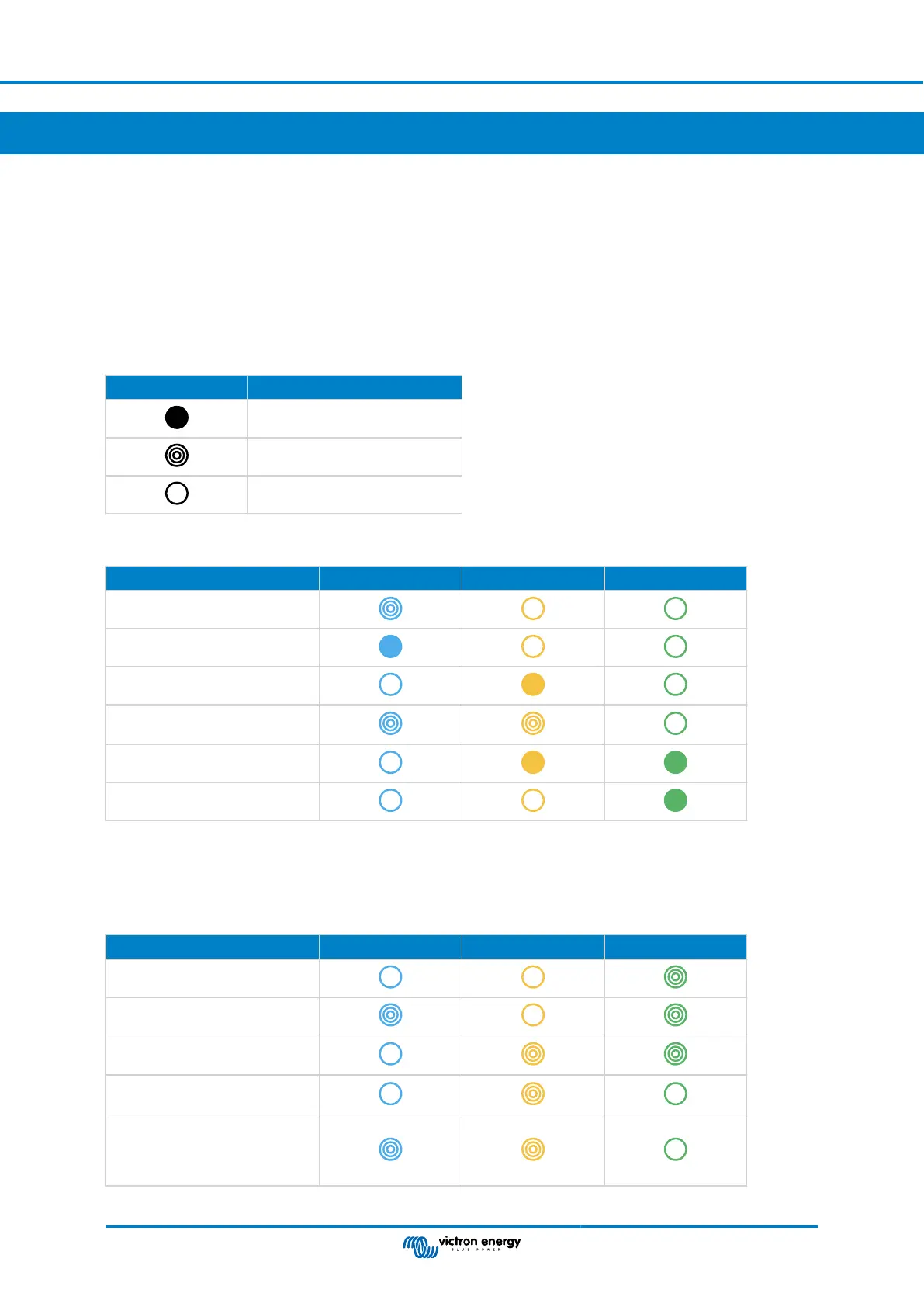

Übersicht der LED-Anzeigen:
Betriebsmodus Bulk LED Absorption LED Float LED
Es wird nicht geladen
1
Konstantstrom
1
Konstantspannung
2
Manueller Zellenausgleich
(abwechselndes Blinken)
2
Automatischer Zellenausgleich
2
Ladeerhaltungsspannung
2
1. Die Bulk-LED blinkt alle 3 Sekunden kurz auf, wenn das System mit Strom versorgt wird, aber nicht genügend Energie zum
Starten des Ladevorgangs vorhanden ist.
2. Die LED(s) können alle 4 Sekunden blinken, was anzeigt, dass das Ladegerät Daten von einem anderen Gerät empfängt,
dabei kann es sich um ein GX-Gerät (ESS) oder eine VE.Smart-Netzwerkverbindung über Bluetooth handeln
Fehlermodus Bulk LED Absorption LED Float LED
Ladegerät-Temperatur zu hoch
Überstrom am Ladegerät
Überspannung am Ladegerät
oder dem Solarmodul
VE.Smart-Netzwerk oder BMS-
Problem
Interner Fehler,
Kalibrierungsproblem,
Einstellungsdaten verloren oder
Stromsensorproblem.
Handbuch des MPPT-Solarladegeräts
Seite 40 Überwachung
