VIGOUR derby - 8 E-Heizung 2 Kw Zusatzausstattung

9
Bei Ausführung mit integrierter E-Heizung
2 kW ist das System werkseitig mit Leis-
tungsteil und Steuerungs-Komponenten
ausgerüstet.
Separaten Netzanschluss für Heizungs-Leis-
tungsteil erstellen und mit 10 A separat ab-
sichern.
Polarität gemäß Anschlussplan gewähr-
leisten. Netzanschluss und Betrieb der
Anlage nur mit aufgelegtem Schutzleiter
und angeschlossenem Potentialausgleich.
Netzanschluss für Systemsteuerung
und Heizungs- Leistungsteil über einen
gemeinsamen Fehlerstromschutzschalter
30 mA absichern.
8. E-Heizung 2 kW Zusatzausstattung
Die Elektro-Wasserheizung 2 kW geht automatisch bei Betrieb der Whirldüse in Funktion.
Die Badewasser-Temperatur wird bei ca. 37°C konstant gehalten.
Technische Änderungen vorbehalten! Garantieleistung nur bei Beachtung dieser Anweisungen.

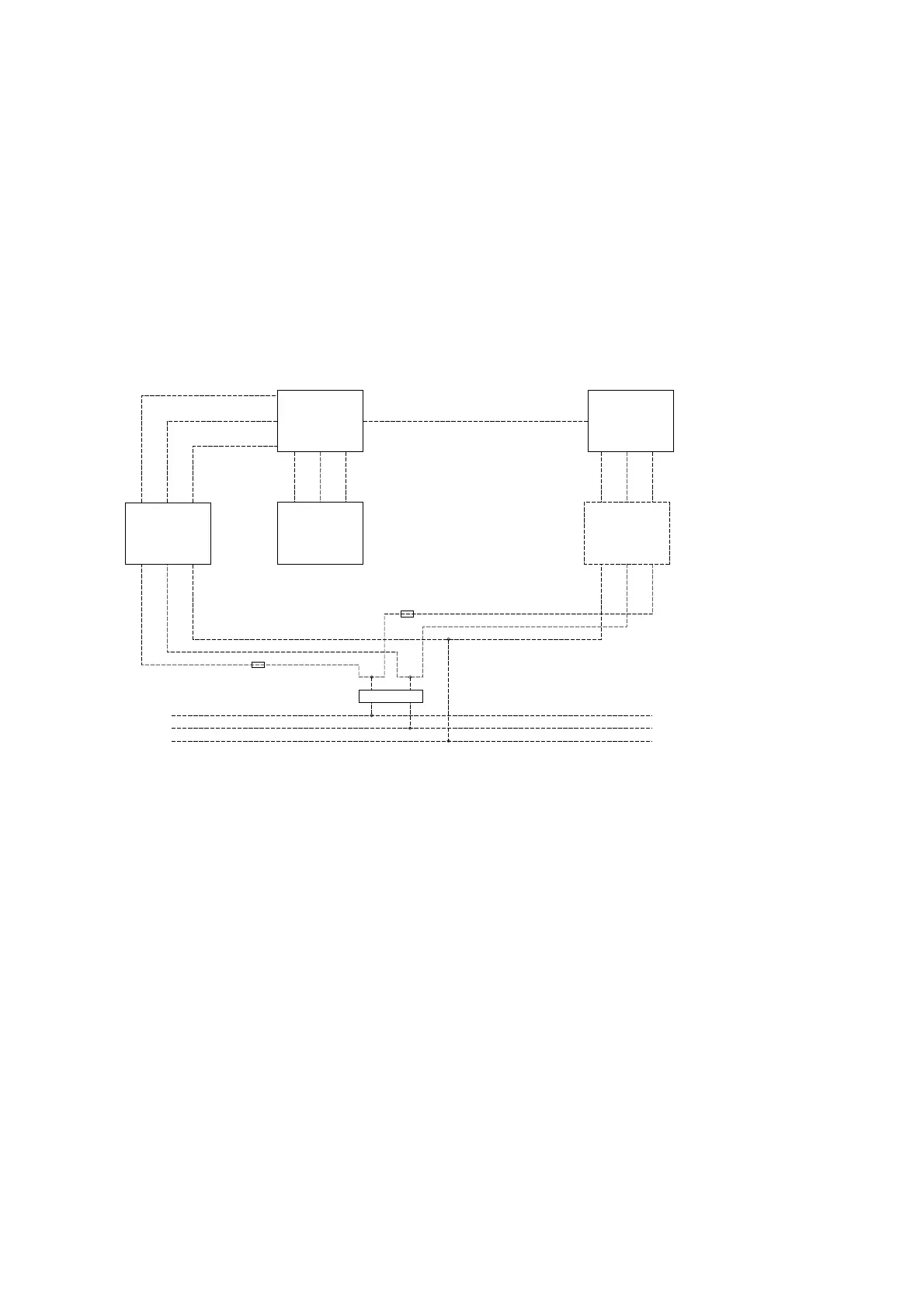

10 A
10 A
PE
PE
PE
N
N
L
L
PE
PE
PE
N
N6
L
L2
L1
N5
230 V~ 50 Hz
1
3
4
5
2
L
N
RCD 30mA
1 - Schutzschalter
2 - Steuerung
3 - Heizung
4 - Anschlußdose - STB
5 - Anschlußdose IP 65
(bauseits)
