Dépannage, réglage et entretien
REGLAGES DE LA TONDEUSE
Réglage de l'embrayage de la PdF.
Le réglage de l'embrayage de la PdF doit être vérifié chaque
fois que des éléments de l'embrayage sont remplacés, qu'une
nouvelle courroie est installée ou que la courroie de la ton-
deuse patine.
1. Libérer le levier de la PdF. Amener le levier de réglage de la
hauteur de la tondeuse en position intermédiaire.
2. Desserrer la bague d'arrêt (B, Figure 29).
3. Tirer sur la tige d'embrayage jusqu'à ce que la clavette d'ar-
rêt et la rondelle (C) entrent en contact avec la console en
U (D). Faire glisser la bague d'arrêt (B) vers l'avant pour
éliminer tout jeu de la rondelle d'embrayage et du ressort.
La bague doit entrer en contact avec le ressort, mais sans
le comprimer.
4. Serrer la bague d'arrêt (B).
Note: La vis de serrage doit être dirigée vers l'arrière du
tracteur.
5. Enclencher le levier de la PdF.
6. Mesurer la longueur du ressort d'embrayage comprimé (A).
Le ressort doit alors avoir une longueur de 73 à 76 mm.
7. Vérifier le temps mis par la lame de la tondeuse pour s'ar-
rêter. Les lames doivent s'arrêter dans les 5 secondes. Si
les lames ne s'arrêtent pas dans les 5 secondes, prendre
contact avec le concessionnaire agréé.

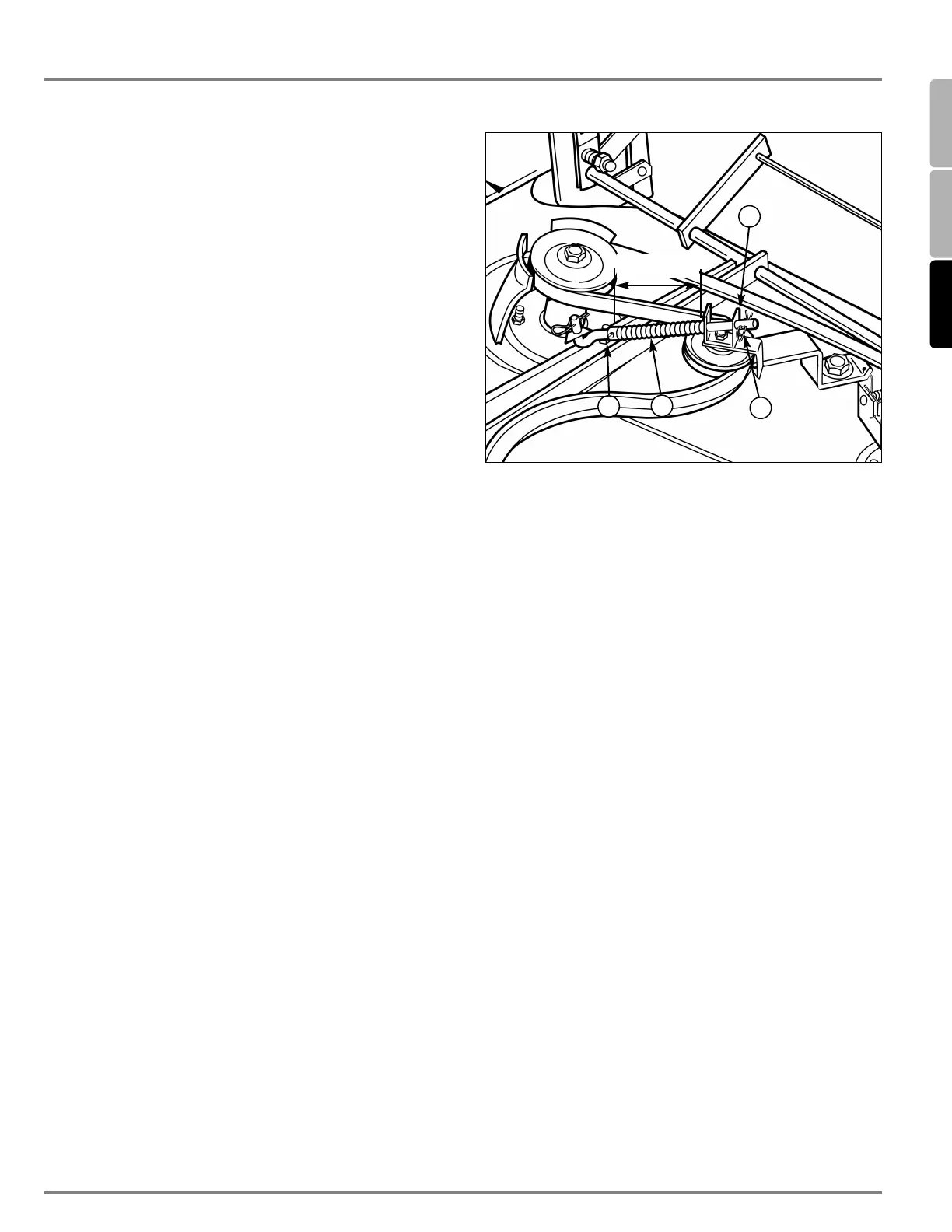

Figure 29. Réglage de l'embrayage de la PdF.
A. Ressort d'embrayage C. Clavette d'arrêt
B. Bague de serrage D. Console en U
A
C
D
B
73-76 mm
