C
50Ω
B
100Ω
OPEN
ON
12
ON
12
ON
12

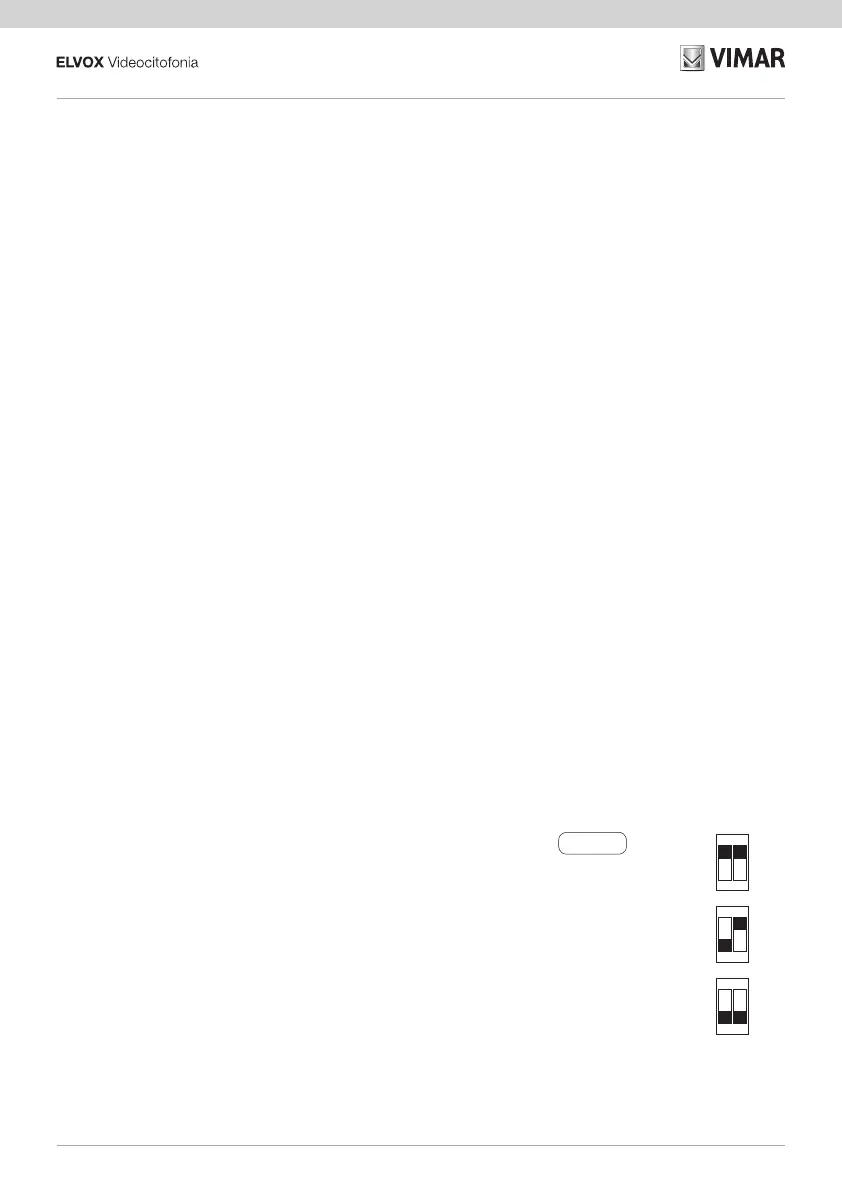

Fig. 10
Terminazione Video
Selezionare Dip switch per la termi
nare il segnale video
A) se il cavo del BUS entra nei morsetti
1, 2 e prosegue ad un altro posto in-
terno.
B) quando un cavo BUS con impedenza
caratteristica di 100 Ohm
732I o 732H) entra nei morsetti 1, 2
ed il montante si ferma nel posto in
-
terno
C) quando un cavo BUS con impedenza
caratteristica di 50 Ohm
o Cat.6 con i doppini accoppiati) entra
nei morsetti 1, 2 ed il montante si
ferma nel posto interno.
Video Termination
Select DIP switch to terminate the
video signal
A) if the BUS cable enters terminals 1, 2
and continues to another indoor sta-
tion.
B) when a BUS cable with a character-
istic impedance of 100 ohms
732H Elvox cable) enters terminals
1, 2 and the riser stops in the indoor
station.
C) when a BUS cable with a character
-
istic impedance of 50 ohms
Cat.6 twisted pair cable) enters ter-
minals 1, 2 and the riser stops in the
indoor station.
Terminaison Vidéo
Sélectionner le commutateur pour la
terminaison du signal vidéo
A) si le câble du BUS arrive aux bornes
1, 2 et continue vers un autre poste
intérieur.
B) lorsqu'un câble BUS avec impé
-
dance caractéristique de 100 Ohms
arrive aux
bornes 1, 2 et la colonne montante
s'arrête au poste intérieur.
C) lorsqu'un câble BUS avec impédance
caractéristique de 50 Ohms
Cat.5 ou Cat.6 à paires torsadées)
arrive aux bornes 1, 2 et la colonne
montante s'arrête au poste intérieur.
Videoterminierung
Videosignals wählen
A) Wenn das BUS-Kabel in die Klemmen
1, 2 eintritt und zu einer anderen
Innensprechstelle weiterführt.
B) Wenn ein BUS-Kabel mit typischer
Impedanz 100 Ohm
Elvox-Kabel) in die Klemmen 1, 2
eintritt und die Steigleitung in der
Innensprechstelle endet.
C) Wenn ein BUS-Kabel mit typischer
Impedanz 50 Ohm
Kabel mit gepaarten Doppeladern)
in die Klemmen 1, 2 eintritt und die
Steigleitung in der Innensprechstelle
endet.
Terminación vídeo
Seleccione el conmutador DIP para la
terminación de la señal de vídeo:
A) si el cable del BUS entra en los bor-
interno.
B) cuando un cable BUS con impedancia
característica de 100 ohmios
Elvox 732I o 732H) entra en los bor
-
nes 1, 2 y el montante se detiene en
el aparato interno.
C) cuando un cable BUS con impe-
dancia característica de 50 ohmios
acoplados) entra en los bornes
1, 2 y el montante se detiene en
el aparato interno.
Terminação Vídeo
Seleccione o Dip switch para a
terminação do sinal de vídeo
A) se o cabo do BUS entrar nos
terminais 1, 2 e continuar para um
outro posto interno.
B) quando um cabo BUS com
impedância característica de 100
Ohm
entrar nos terminais 1, 2 e a coluna
montante parar no posto interno.
C) quando um cabo BUS com
impedância característica de 50
Ohm
entrançados acoplados) entrar nos
terminais 1, 2 e a coluna montante
parar no posto interno.
-
-
-
-
-
DIP
BUSA
21
BUSB
Elvox 732I100
21732H
BUSC
Cat.550
Cat.6
21
15
TAB: 7539
