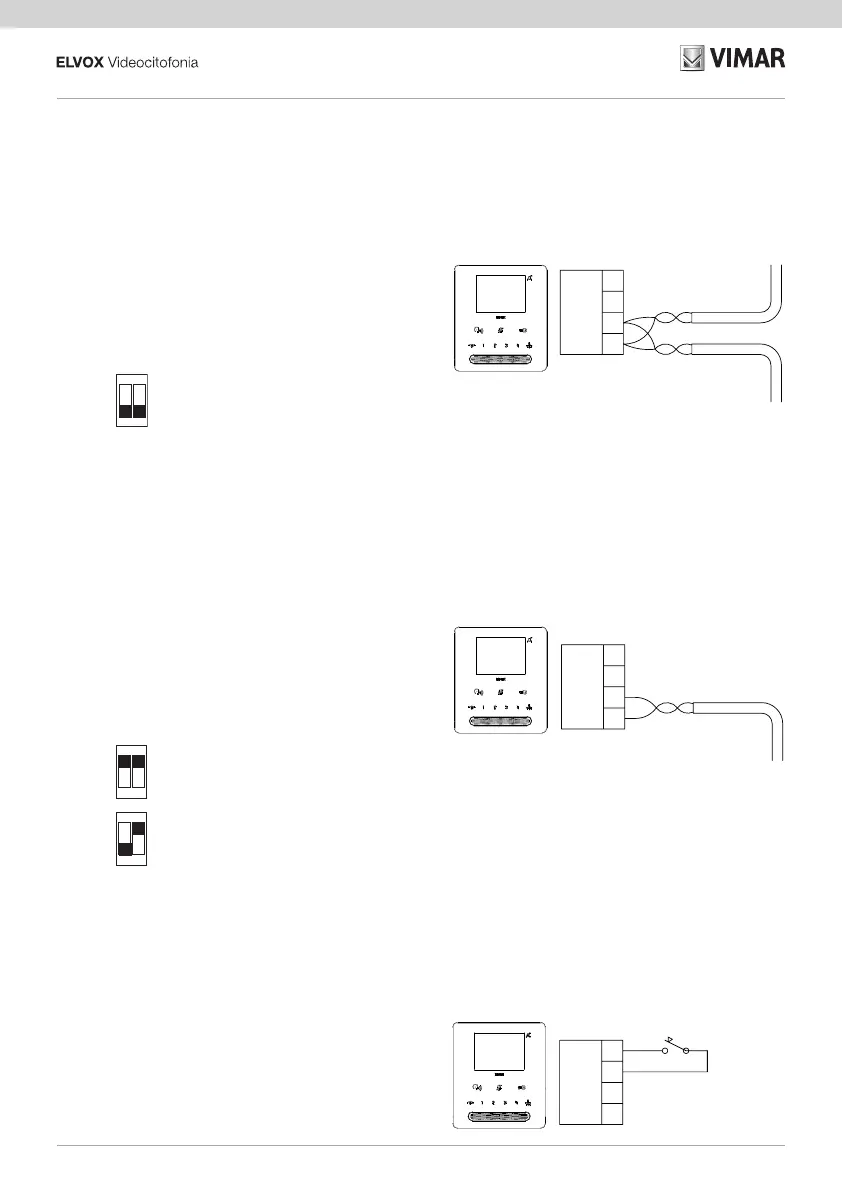

Collegamento del posto interno art. 7539 in configurazione entra/esci (RIF. SI696)
Connecting the indoor station art. 7539 in the in/out configuration (REF. SI696).
Raccordement du poste intérieur art. 7539 en configuration entrer/sortir (RÉF.696)
Anschluss der Innensprechstelle Art. 7539 in Konfiguration ein/aus (REF. SI696).
Conexión del aparato interno Art. 7539 en configuración entrar/salir (REF. SI696)
Ligação do posto interno art. 7539 na configuração entrar/sair (REF. SI696).
(SI696) 7539
Montante
Cable riser
Colonne montante
Steigleitung
Montante
Montante
Schema di collegamento entra/esci
In/out wiring diagram
Schéma de connexion entrer/sortir
Anschlussplan ein/aus
Esquema de conexión entrar/salir
Esquema de ligação entrar/sair
Schema di collegamento con cavo che termina nel posto interno
Wiring diagram with cable terminating in the indoor station
Schéma de raccordement avec câble se terminant dans le poste intérieur
Anschlussplan mit in der Innensprechstelle endendem Kabel
Esquema de conexión con cable que termina en el aparato interno
Esquema de ligação com cabo que termina no posto interno
Variante per il collegamento del pulsanto fuoriporta (RIF. SI696)
Variant for connecting the landing button REF. SI696).
Variante pour le raccordement du bouton de palier (RÉF. SI696).
Variante para la conexión del pulsador fuera de la puerta (REF. SI696)
Variante para a ligação do botão de patamar (REF. SI696)
(SI696)
Collegamento dei morsetto FP/M
Connecting the FP/M terminal
Connexion des bornes FP/M
Anschluss der Klemme FP/M
Conexión de los bornes FP/M
Ligação do terminal FP/M
FP/M
2
1
FP
M
2
FP
M
OPEN
ON
12
C
50Ω
B
ON
12
ON
12
Terminazione da applicare
Termination to apply
Terminaison à appliquer
Anzubringende Terminierung
Terminación a aplicar
Terminação a aplicar
Terminazione da applicare in funzione dell’impedenza caratteristica del cavo
Termination to be applied depending on the characteristic impedance of the cable
Terminaison à appliquer en fonction de l’impédance caractéristique du câble
Terminação a aplicar em função da impedância característica do cabo
2
1
FP
Montante - Cable riser
Colonne montante - Steigleitung
Montante - Montante
(SI6967539
33
TAB: 7539
