Visiosat VISIODATA - Fonction Copie

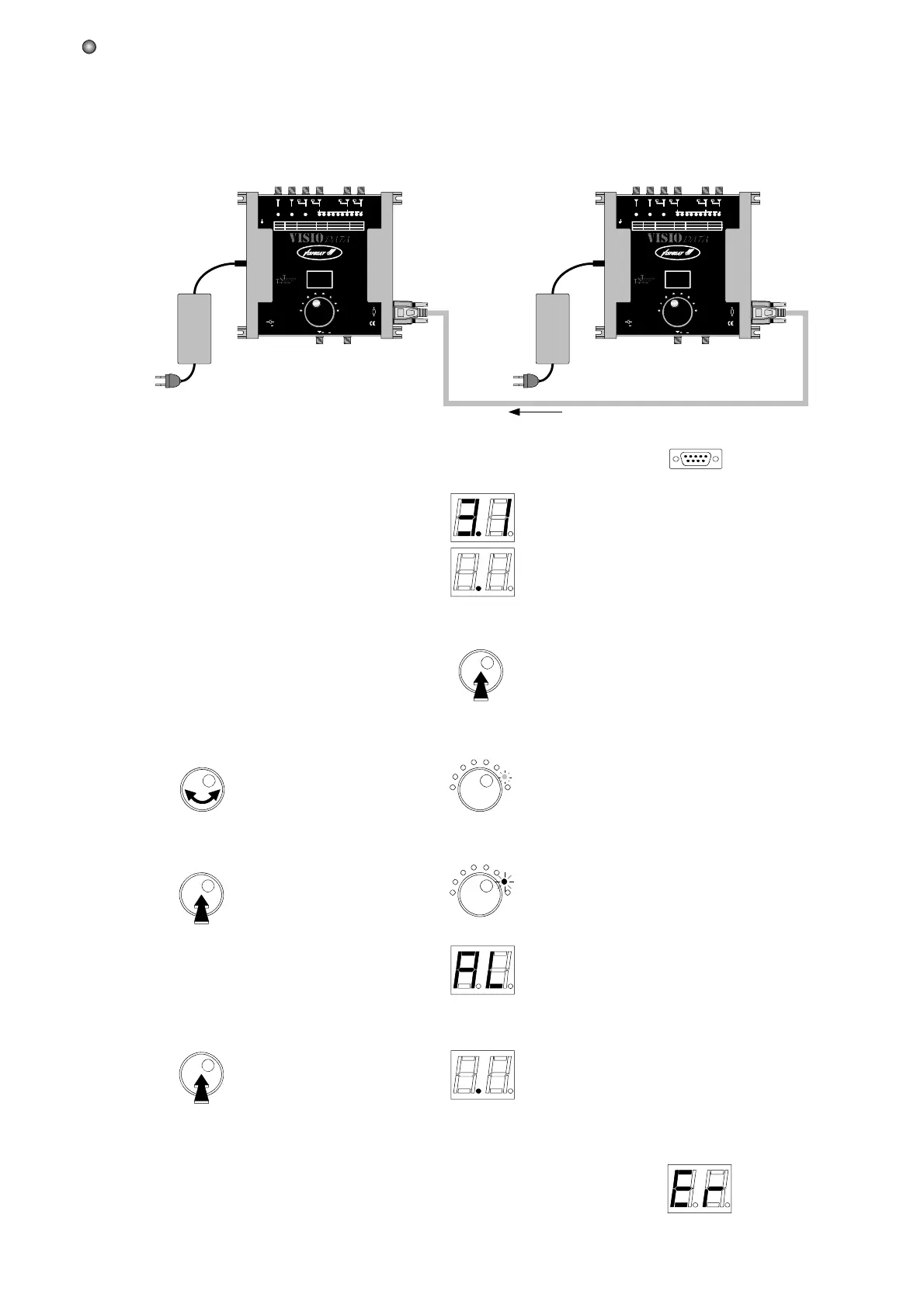

Cette fonction permet de transférer tous les paramètres d'un amplificateur vers un autre.
MAITREESCLAVE
- Relier l'amplificateur maître et esclave par un cordon DSUB9 mâle/mâle croisé.
- Brancher ensuite les amplificateurs au secteur.
- Tourner le bouton pour sélectionnr le mode Entrée DATA.
- Appuyer sur le bouton rotatif pour accéder au mode sélectionné.
La LED est à présent ROUGE
Entrée DATA
La LED est VERTE
Entrée DATA
Données
Toutes les actions se font sur l'amplificateur ESCLAVE.
L'amplificateur MAITRE reste en veille.
- Appuyer sur le bouton rotatif pendant plus de 3 secondes pour accéder au mode programmation.
La version software est affichée
suivie d'un point.
AL est affiché.
- Appuyer sur le bouton rotatif pour confirmer le transfert des données.
Un point est affiché
Remarque :
Si un problème survient lors de la transmission des données,
l'afficheur indiquera un message d'erreur.
Les causes peuvent être un mauvais type de câble, de mauvais contacts, pas de câble raccordé,...
3sec.
Fonction copie
16
GND
+
Test
(-30 dB)
UHF3 UHF2 B I-II B III VHF-UHF UHF1
12 34 5 6 78 9 10
Amplificateurs sélectifs UHF / UHF Clusters
DATA
Sortie / Output
18V 800 mA
24V
Station terrestre programmable
18V 800 mA
Gain manuel
Entrée DATA
Quitter Répartition UHF
Canal de fin
Canal de départ
Sélection entrée
Gain auto
Exit
DATA Import
Auto level
Manual level Stop channel
Start channel
Select filter
Split UHF
Digital terrestrial head end
24V24V24V
470-862 MHz
G: 55 dB
Att. 30 dB
470-862 MHz
G: 55 dB
Att. 30 dB
470-862 MHz
G: 55 dB
Att. 30 dB
47-240 + 470-862 MHz
G: 40 dB
Att. 20 dB
174-240 MHz
G: 40 dB
Att. 20 dB
47-108 MHz
G: 35 dB
Att. 20 dB
REF : 0 144330
GND
+
Test
(-30 dB)
UHF3 UHF2B I-II B III VHF-UHF UHF1
1 23 45678 9 10
Amplificateurs sélectifs UHF / UHF Clusters
DATA
Sortie / Output
18V 800 mA
24V
Station terrestre programmable
18V 800 mA
Gain manuel
Entrée DATA
QuitterRépartition UHF
Canal de fin
Canal de départ
Sélection entrée
Gain auto
Exit
DATA Import
Auto level
Manual levelStop channel
Start channel
Select filter
Split UHF
Digital terrestrial head end
24V24V24V
470-862 MHz
G: 55 dB
Att. 30 dB
470-862 MHz
G: 55 dB
Att. 30 dB
470-862 MHz
G: 55 dB
Att. 30 dB
47-240 + 470-862 MHz
G: 40 dB
Att. 20 dB
174-240 MHz
G: 40 dB
Att. 20 dB
47-108 MHz
G: 35 dB
Att. 20 dB
REF : 0 144330
