Visiosat VISIODATA - Kopiefunktion

65
MASTERSLAVE
Daten
Kopiefunktion
GND
+
Test
(-30 dB)
UHF3 UHF2 B I-II B III VHF-UHF UHF1
1234 56 78 9 10
Amplificateurs sélectifs UHF / UHF Clusters
DATA
Sortie / Output
18V 800 mA
24V
Station terrestre programmable
18V 800 mA
Gain manuel
Entrée DATA
Quitter Répartition UHF
Canal de fin
Canal de départ
Sélection entrée
Gain auto
Exit
DATA Import
Auto level
Manual level Stop channel
Start channel
Select filter
Split UHF
Digital terrestrial head end
24V24V24V
470-862 MHz
G: 55 dB
Att. 30 dB
470-862 MHz
G: 55 dB
Att. 30 dB
470-862 MHz
G: 55 dB
Att. 30 dB
47-240 + 470-862 MHz
G: 40 dB
Att. 20 dB
174-240 MHz
G: 40 dB
Att. 20 dB
47-108 MHz
G: 35 dB
Att. 20 dB
REF : 0 144330
GND
+
Test
(-30 dB)
UHF3 UHF2 B I-II B III VHF-UHF UHF1
12 34 56 7 8 9 10
Amplificateurs sélectifs UHF / UHF Clusters
DATA
Sortie / Output
18V 800 mA
24V
Station terrestre programmable
18V 800 mA
Gain manuel
Entrée DATA
QuitterRépartition UHF
Canal de fin
Canal de départ
Sélection entrée
Gain auto
Exit
DATA Import
Auto level
Manual levelStop channel
Start channel
Select filter
Split UHF
Digital terrestrial head end
24V24V24V
470-862 MHz
G: 55 dB
Att. 30 dB
470-862 MHz
G: 55 dB
Att. 30 dB
470-862 MHz
G: 55 dB
Att. 30 dB
47-240 + 470-862 MHz
G: 40 dB
Att. 20 dB
174-240 MHz
G: 40 dB
Att. 20 dB
47-108 MHz
G: 35 dB
Att. 20 dB
REF : 0 144330

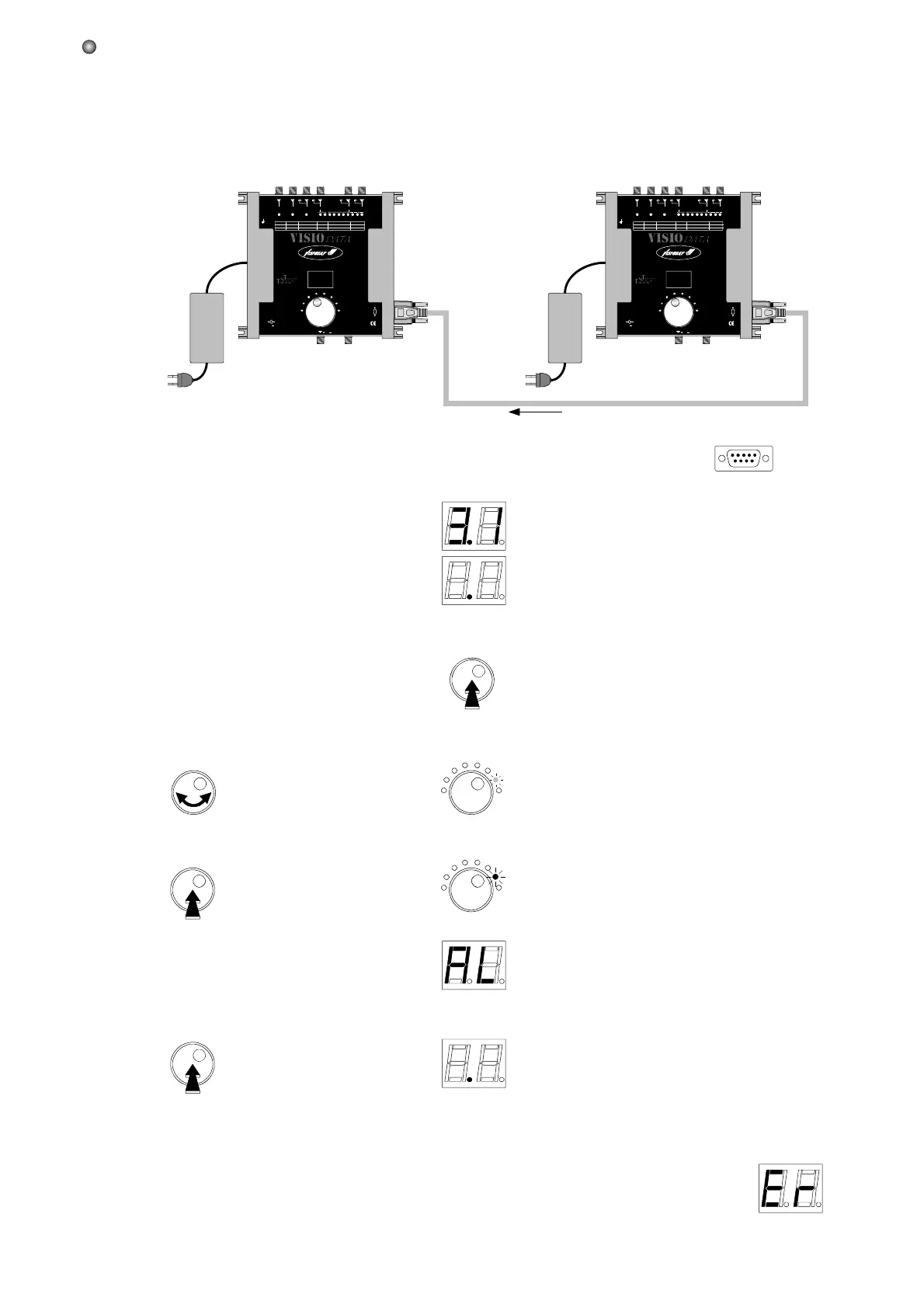

Mit dieser Funktion können alle Einstellungen von einem Gerät zu einem anderen übertragen werden.
Alle Einstellungen müssen an der SLAVE-Einheit vorgenommen werden.
Die MASTER-Einheit bleibt im Stand-by-Modus.
- Master- und Slave-Einheit mit einem DSUB9-invertiert Kabel mit zwei M/M Steckern verbinden.
- Dann die Einheiten an den Netzstrom anschließen.
- Schalter auf den Modus Data Import drehen.
- Schalter drücken, um in den ausgewählten Modus zu gelangen.
Die LED erscheint nun ROT.
Data Import
Die LED ist grün.
Data Import
- Drehschalter länger als 3 Sekunden drücken, um in den Programmiermodus zu schalten.
3 Sek.
Es wird die Software-Version,
gefolgt von einem Punkt, angezeigt.
Es wird AL angezeigt.
- Schalter zur Bestätigung von Data Import drücken.
Es wird ein Punkt angezeigt.
Hinweis:
Im Fall einer Störung während der Datenübertragung wird im Display eine Fehlermeldung angezeigt:
Mögliche Ursachen sind ein falsches Kabel, kein Kabel oder schadhafte Pin-Kontakte.
