Visiosat VISIODATA - Applications; En Réseau VHF-UHF; En Système Visiodistri

Applications
GND
+
Test
(-30 dB)
UHF3 UHF2 B I-II B III VHF-UHF UHF1
12 34 5 67 8 9 10
Amplificateurs sélectifs UHF / UHF Clusters
DATA
Sortie / Output
18V 800 mA
24V
Station terrestre programmable
18V 800 mA
Gain manuel
Entrée DATA
Quitter Répartition UHF
Canal de fin
Canal de départ
Sélection entrée
Gain auto
Exit
DATA Import
Auto level
Manual level Stop channel
Start channel
Select filter
Split UHF
Digital terrestrial head end
24V24V24V
470-862 MHz
G: 55 dB
Att. 30 dB
470-862 MHz
G: 55 dB
Att. 30 dB
470-862 MHz
G: 55 dB
Att. 30 dB
47-240 + 470-862 MHz
G: 40 dB
Att. 20 dB
174-240 MHz
G: 40 dB
Att. 20 dB
47-108 MHz
G: 35 dB
Att. 20 dB
REF : 0 144330
VNE
180
BIII / DABBI-FM
UHF-VHF
UHF1 UHF2 UHF3
GND
+
Test
(-30 dB)
UHF3 UHF2 B I-II B III VHF-UHF UHF1
123456 78 9 10
Amplificateurs sélectifs UHF / UHF Clusters
DATA
Sortie / Output
18V 800 mA
24V
Station terrestre programmable
18V 800 mA
Gain manuel
Entrée DATA
QuitterRépartition UHF
Canal de fin
Canal de départ
Sélection entrée
Gain auto
Exit
DATA Import
Auto level
Manual level Stop channel
Start channel
Select filter
Split UHF
Digital terrestrial head end
24V24V24V
470-862 MHz
G: 55 dB
Att. 30 dB
470-862 MHz
G: 55 dB
Att. 30 dB
470-862 MHz
G: 55 dB
Att. 30 dB
47-240 + 470-862 MHz
G: 40 dB
Att. 20 dB
174-240 MHz
G: 40 dB
Att. 20 dB
47-108 MHz
G: 35 dB
Att. 20 dB
REF : 0 144330
BIII / DABBI-FM
UHF-VHF
UHF1 UHF2 UHF3
ASTRA
19°
HOT BIRD
13°

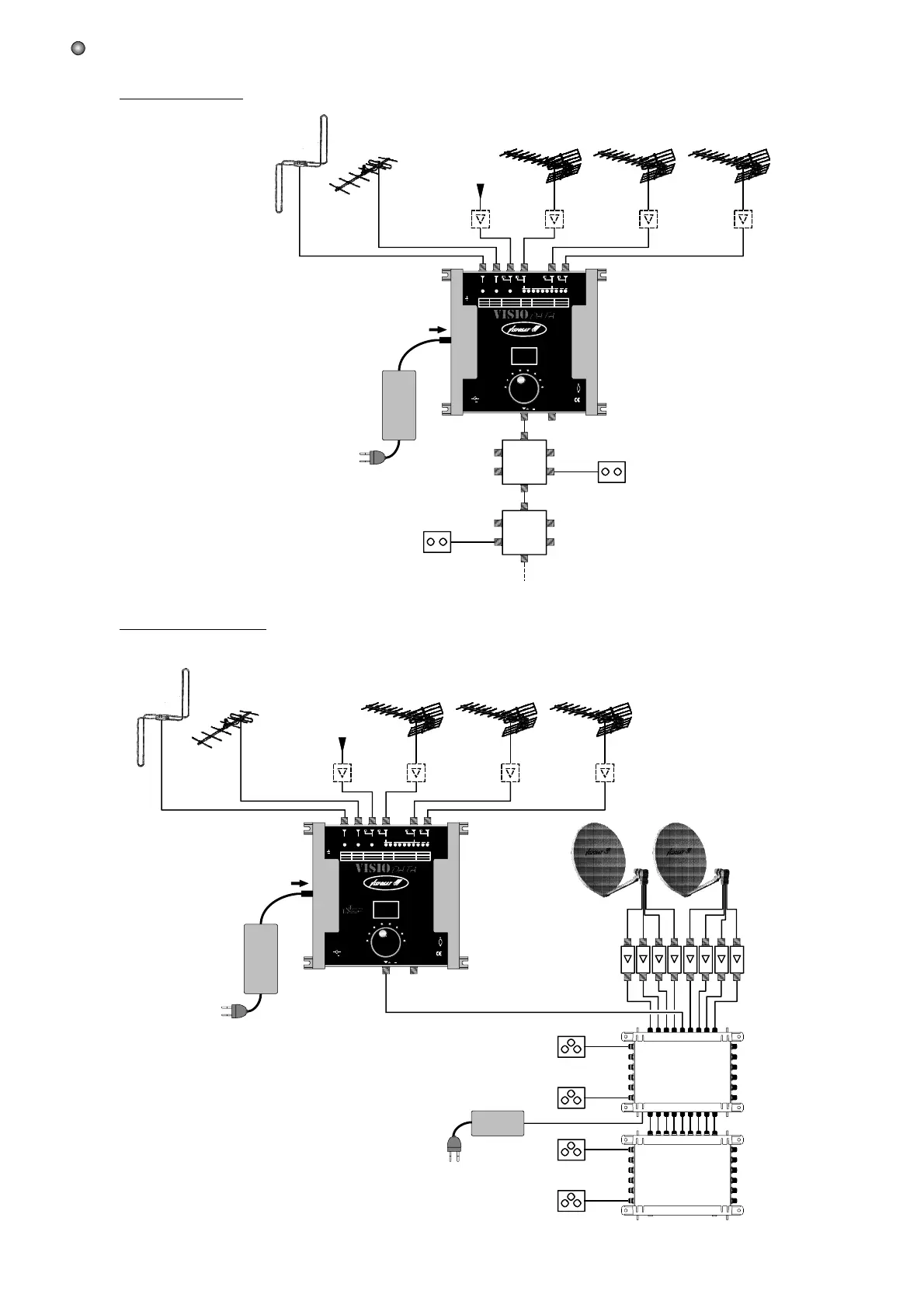

En réseau VHF-UHF
En système VISIOdistri
18V DC
7
VISIO distri
VISIO distri
VISIOdistri alim.
VNE
180
18V DC
