Ajustar clusters / Entradas UHF

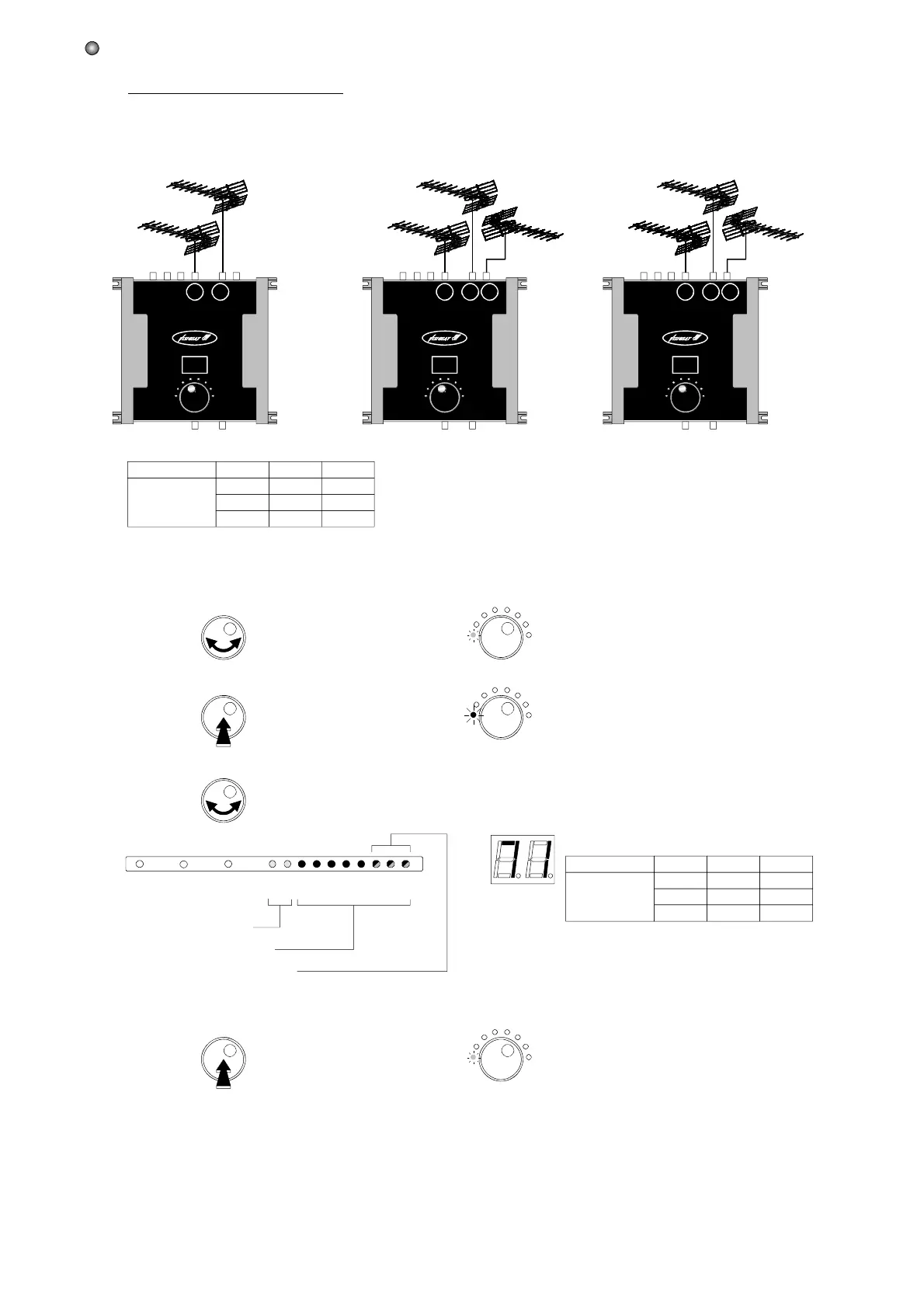

PROGRAMACION CLUSTERS
- El amplificador tiene 3 entradas UHF los cuales están divididas sobre 10 clusters.
Hay Tres posibles configuraciones :
Entrada
Número de
cluster(s)
UHF1
2
2
2
UHF2
8
7
5
UHF3
0
1
3
UHF1 los clusters están indicados por LEDs AMARILLOS n° 1 y 2
UHF2 los clusters están indicados por LEDs ROJOS n° 3,4,5,6,7,8,9 y 10
UHF3 clusters están indicados por LEDs VERDES n° 8,9 y 10
Para ajustar el número de clusters por entrada :
1 2 3 4 56 7 8 9 10
UHF clusters
I-II III VHF-UHF
- Gire el botón para seleccionar el modo Split UHF (Entrada UHF).
Split UHF
- Presione el botón para confirmar.
- Gire el botón para ajustar una configuración :
Indicador cluster UHF1
- Presione el botón para confirmar.
El LED está verde.
Indicador cluster UHF2
Indicador cluster UHF3
El LED está rojo.
El LED está verde.
Notas :
- UHF1 esta ajustado para 2 clusters, UHF2 y UHF3 estan configurados para diferentes numeros de clusters.
- Cada cluster puede ser desconectado (Función de Aparcado).
Por ejemplo, si sólo necesitas un cluster para UHF1, ajuste el segundo cluster en el canal 00 para
desconectarlo (vea el parrafo siguiente capítulo "Ajustando canales / clusters").
Split UHF
Split UHF
41
28 271 253
Fig. 1 Fig. 2 Fig. 3
Display de la configuración seleccionada:
Entrada
Número de
cluster(s)
Display
"8.0"
"7.1"
"5.3"
UHF2
8
7
5
UHF3
0
1
3
