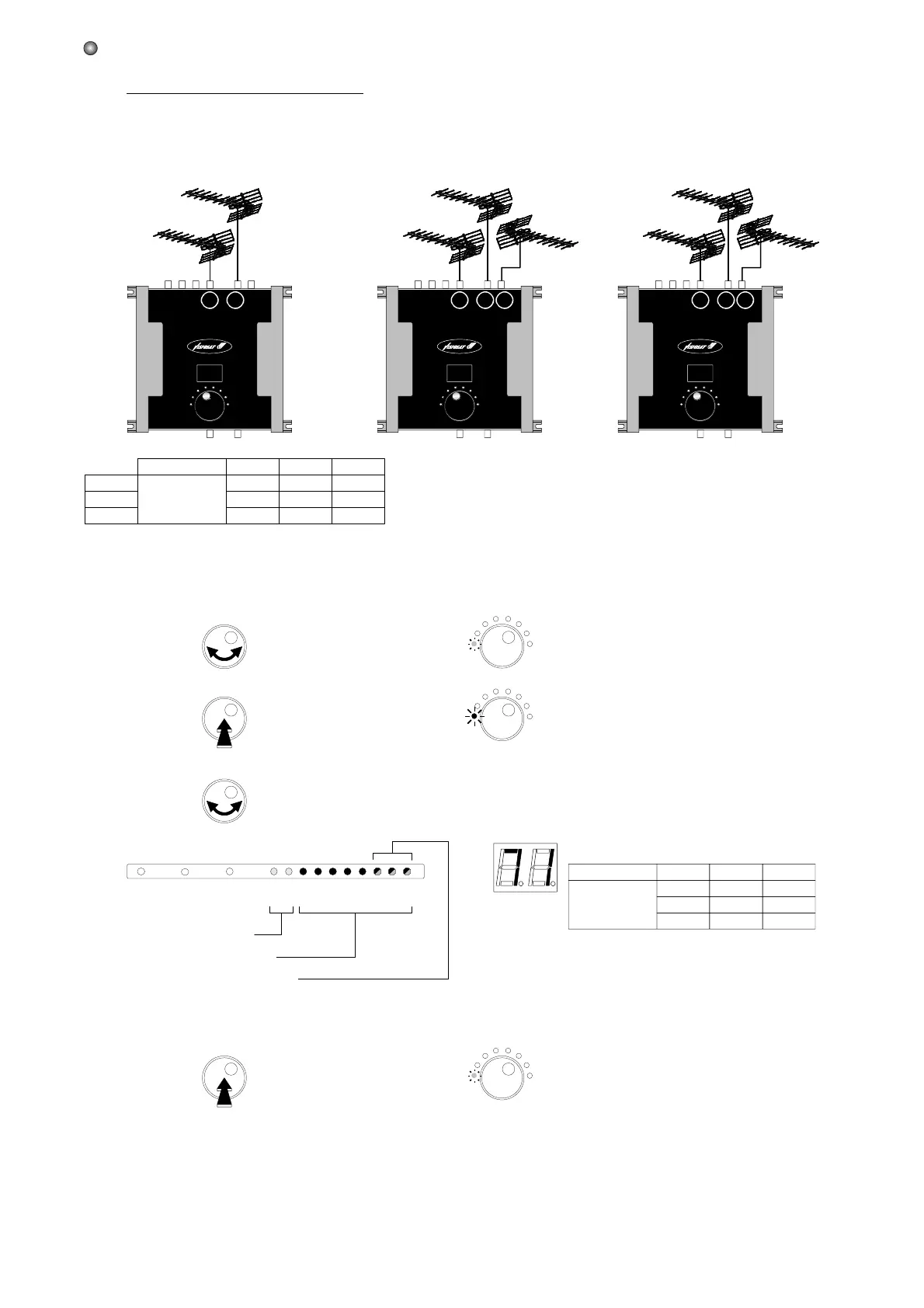

- Der Verstärker hat 3 UHF-Eingänge, die über 10 Cluster verteilt sind.
Es gibt drei mögliche Konfigurationen :
Einstellen der Anzahl der Cluster pro Eingang:
1 2 3 4 56 7 8 9 10
UHF Clusters
I-II III VHF-UHF
- Schalter auf Modus Split UHF drehen.
Split UHF
57
Eingang
Anzahl der
Cluster
UHF1
2
2
2
UHF2
8
7
5
UHF3
0
1
3
Die LED ist grün.
- Schalter zum Einstellen einer Konfiguration drehen :
UHF1 Cluster-Anzeige
- Schalter zur Bestätigung drücken.
Die LED ist rot.
UHF2 Cluster-Anzeige
UHF3 Cluster-Anzeige
Die LED ist grün.
- Schalter zur Bestätigung drücken.
Split UHF
Einstellen der Cluster / UHF-Eingang
Cluster-Programmierung
Split UHF
28 271 253
Fig. 1 Fig. 2 Fig. 3
Fig. 1
Fig. 2
Fig. 3
UHF1-Cluster werden durch die GELBEN LEDs Nr. 1 und 2 angezeigt.
UHF2-Cluster werden durch die ROTEN LEDs Nr. 3, 4, 5, 6, 7, 8, 9 und 10 angezeigt.
UHF3-Cluster werden durch die GRÜNEN LEDs Nr. 8, 9 und 10 angezeigt.
Hinweise:
- UHF1 wird für 2 Cluster eingestellt, UHF2 und UHF3 werden für unterschiedliche Anzahlen von Clustern eingestellt.
- Jeder Cluster kann ausgeschaltet werden (Park-Funktion).
Wenn beispielsweise nur ein Cluster für UHF1 benötigt wird, wird der zweite Cluster zum Ausschalten auf Kanal 00
gesetzt (siehe nachstehenden Abschnitt "Einstellen der Kanäle / Cluster").
Display von gewählte Konfiguration:
Eingang
Anzahl der
Cluster
Display
"8.0"
"7.1"
"5.3"
UHF2
8
7
5
UHF3
0
1
3
