23
1 2
(1)
(2)
(5)
(4)
(3)
(4)
(6)
(3)

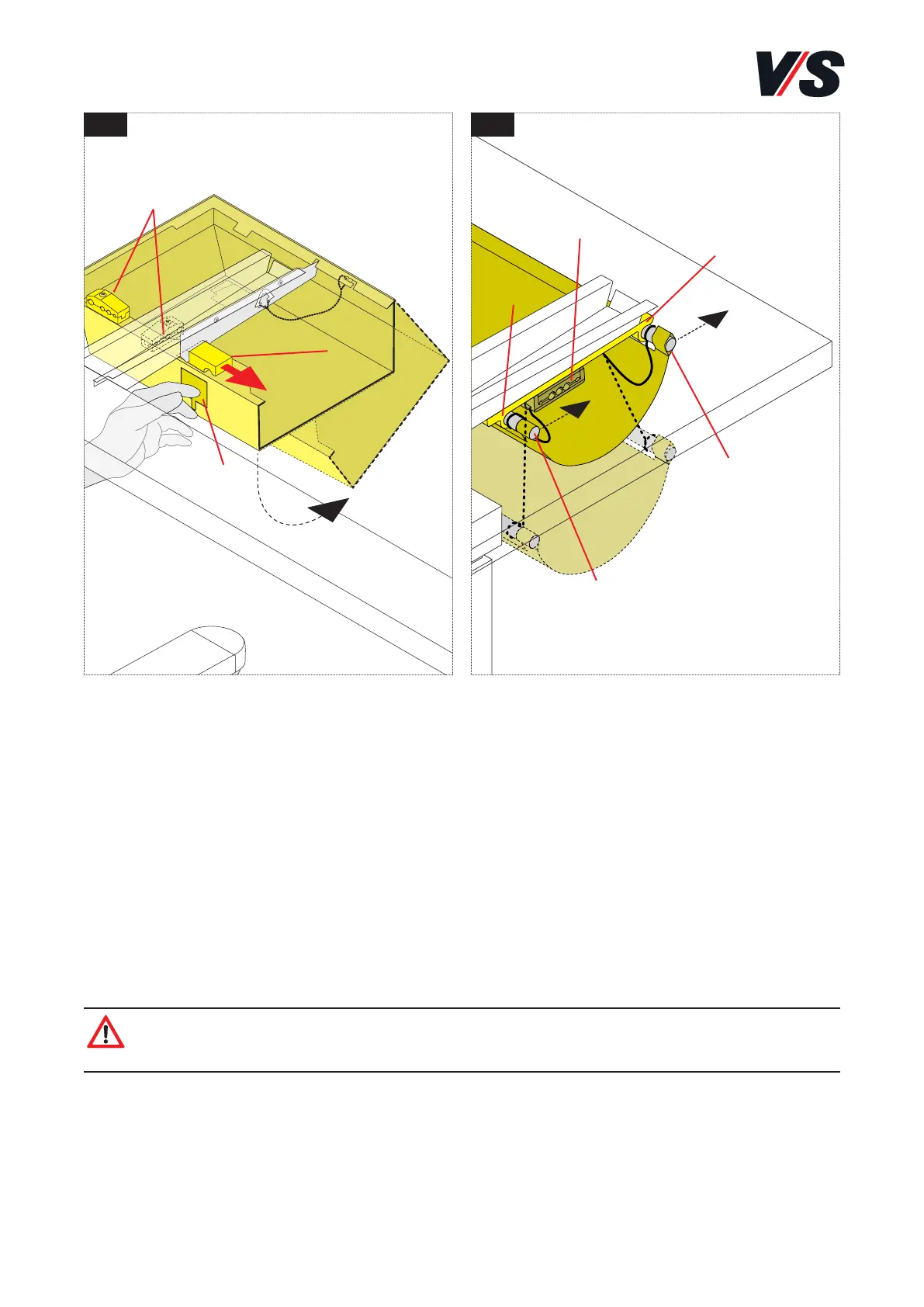

7.2 Kabelwannen
Zum Abklappen muss die Metallkabelwanne [Bild 1] entriegelt werden.
Dazu durch die Aussparungen (1) greifen und die Sperrriegel (2) an der
linken und rechten Seite gleichzeitig nach innen schieben.
Zum Schließen die abgeklappte Seite der Metallkabelwanne nach oben
führen und in die Verriegelung hörbar einrasten lassen.
Die Textilkabelwanne [Bild 2] ist beidseitig abklappbar. Zum Önen
einen Halterungsstab (3) der Wanne aus der Clip-Verbindung (4) nach
außen lösen. Geschlossen wird die Textilwanne wieder durch Aufclipsen
des Halterungsstabes.
Achtung!
Zugentlastung der Kabelwannen benutzen.
Die Zugentlastungen (5) der Metallkabelwannen können auf dem Rand
oder im Innenraum positioniert werden. Bei Textilkabelwannen ist die
Zugentlastung (6) am Befestigungsbügel angebracht.
