VS 910 Series - Tischabstandshalter; Elektrifizierungsklappe;E-Box

26
(1)
(2)
(2)
(1)
(1)
(2)
(3)
(6)
(6)
(4)
(5)
1
2
3
4

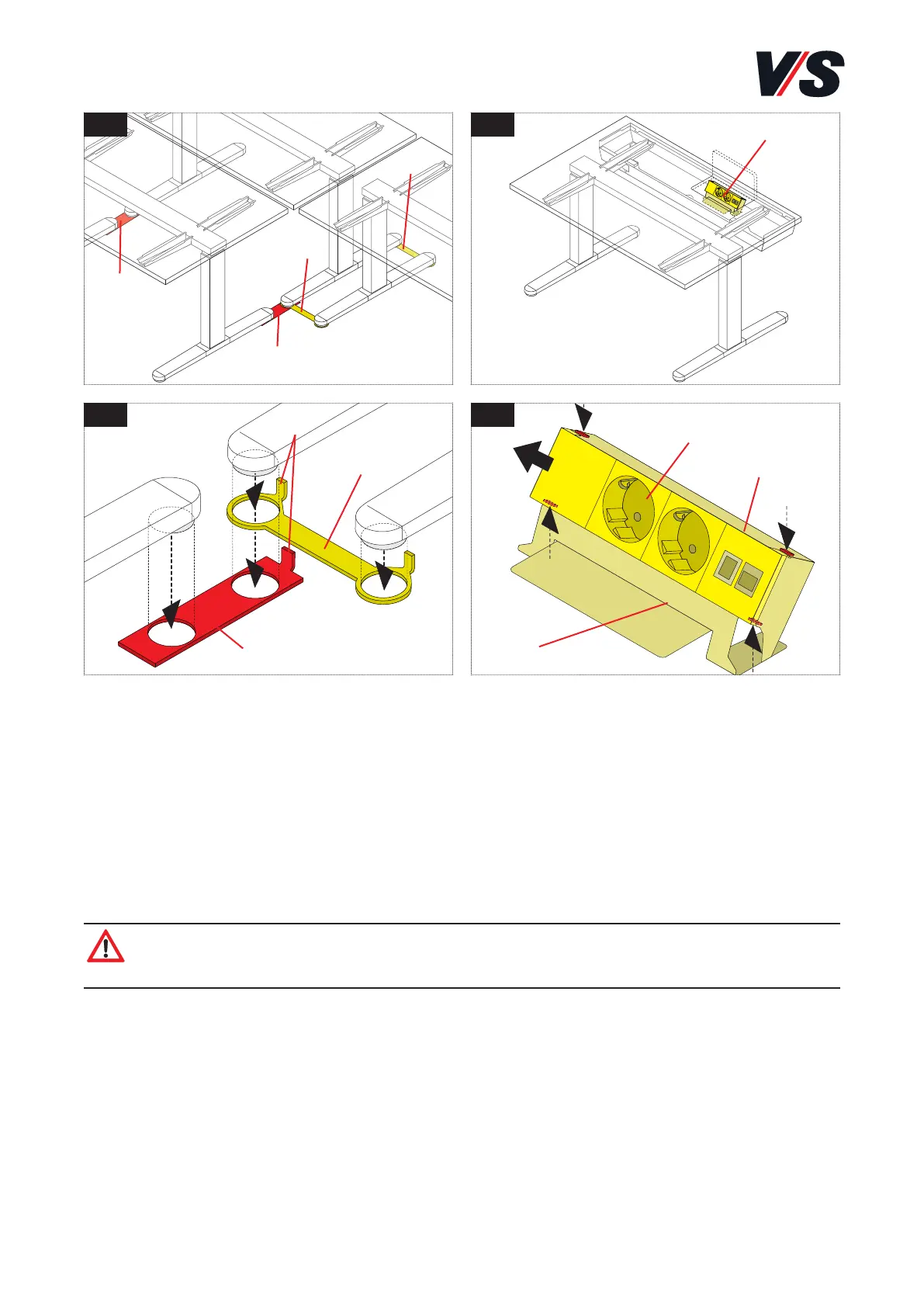

7.5 Tischabstandshalter [Bild 1-2]
Tischabstandshalter für die seitliche (1) und die frontale (2) Verkettung
von Tischen so positionieren, dass die Tischfüße in die entsprechende
Aussparung greifen. Der Verdrehschutz (3) des Distanzhalters muss in die
entsprechende Önung an der Unterseite des Tischfußes einhaken.
Bei Einsatz von beiden Tischabstandshalter-Typen an einem Tischfuß
wird der seitliche Abstandshalter über dem frontalen angeordnet.
Achtung! Tischabstandshalter gewährleisten den erforderlichen
Sicherheitsabstand von 25 mm.
7.6 Elektrifizierungsklappe/E-Box [Bild 3-4]
Der Steckdosenblock (4) in der Elektrifizierungsklappe/E-Box (5) kann
zur Verkabelung des Tisches durch Abziehen aus dem Gehäuse (6) gelöst
werden. Zum Aufbringen den Block andrücken und in der Fassung hörbar
einrasten lassen.
