PT
Use sempre cabos padrão que possam conduzir a corrente que foi configurada no seletor de
corrente.
2. Seletor de corrente (I-4)
Utilize o seletor para selecionar a corrente máxima
de entrada do dispositivo. As posições 0, 8 e 9 são
reservadas para a funcionalidade Power Sharing
Smart.
3. Ligação elétrica
3-A. Ligação posterior
Passo 3-A.1: Na parte de trás do Wallbox, encontra uma área com uma parede mais fina; use um x-ato ou
qualquer ferramenta afiada e faça uma incisão para a entrada do cabo.
Passo 3-A.2: Insira cuidadosa e firmemente o cabo de alimentação através da placa. A placa foi projetada para
que cabos de 11 a 15 mm possam passar através dela, que é o padrão para cabos que suportam até 22 kW.
Passo 3-A.3: Prossiga para fixar o carregador à parede. Insira os parafusos nas posições marcadas, começando
na parte superior e seguindo no sentido horário (I-5.1). Verifique se o Wallbox Commander 2 está fixo de forma
segura na parede.
Passo 3-A.4: Certifique-se de que as etapas anteriores foram concluídas corretamente.
3-B. Ligação inferior
Passo 3-B.1: Prossiga para fixar o carregador à parede. Insira os parafusos nas posições marcadas, começando
na parte superior e seguindo no sentido horário (I-5.1). Verifique se o Wallbox Commander 2 está fixo de forma
segura na parede.
Passo 3-B.2: Insira os cabos da fonte de alimentação através do conector do cabo (I-5.2, I-5.3).
Passo 3-B.3: Certifique-se de que as etapas anteriores foram concluídas corretamente.

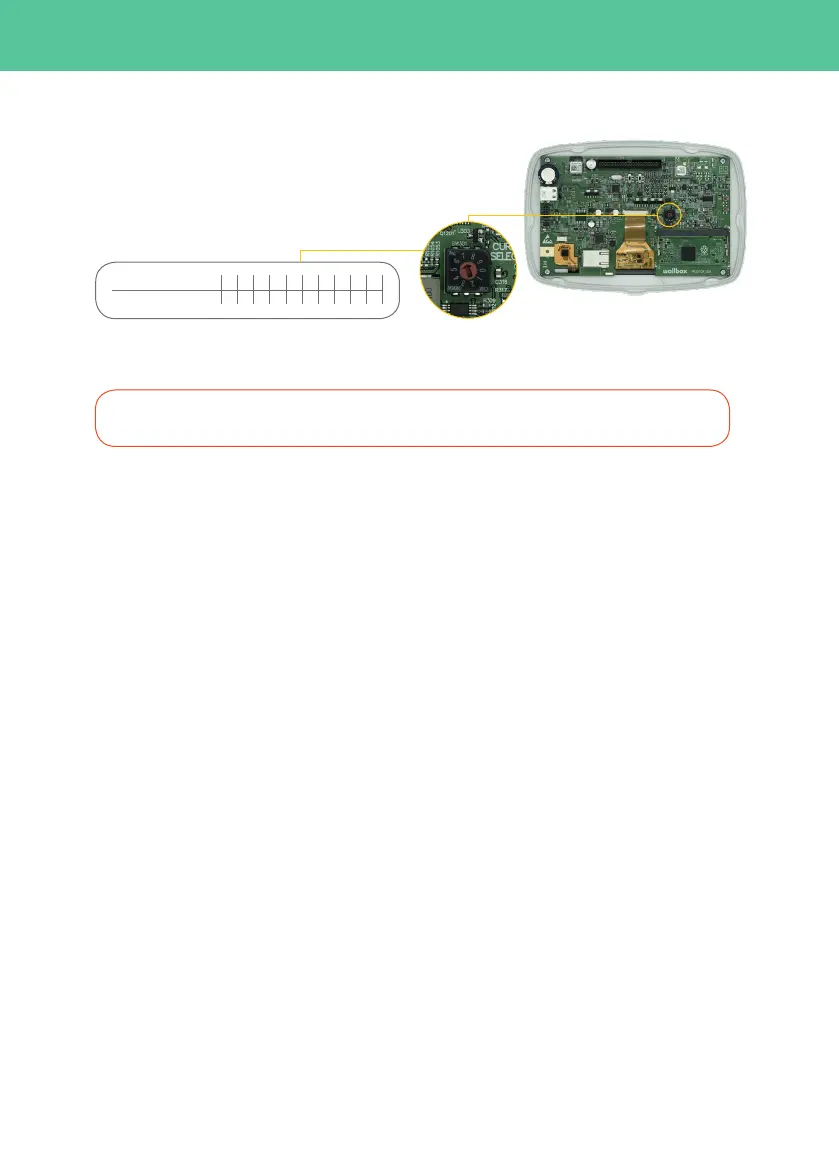

I-4: Seletor de corrente
Ligue os fios de neutro e terra ao terminal em conformidade com a configuração da instalação elétrica (I-5.2,
I-5.3).
CORRENTE (A) 0 13 326 16 010 2520 0
0 3 71 4 82 65 9
POSIÇÃO
Caso o Wallbox utilize a entrada posterior, siga os passos da secção 3-A. Caso contrário, vá para a secção 3-B.
