107

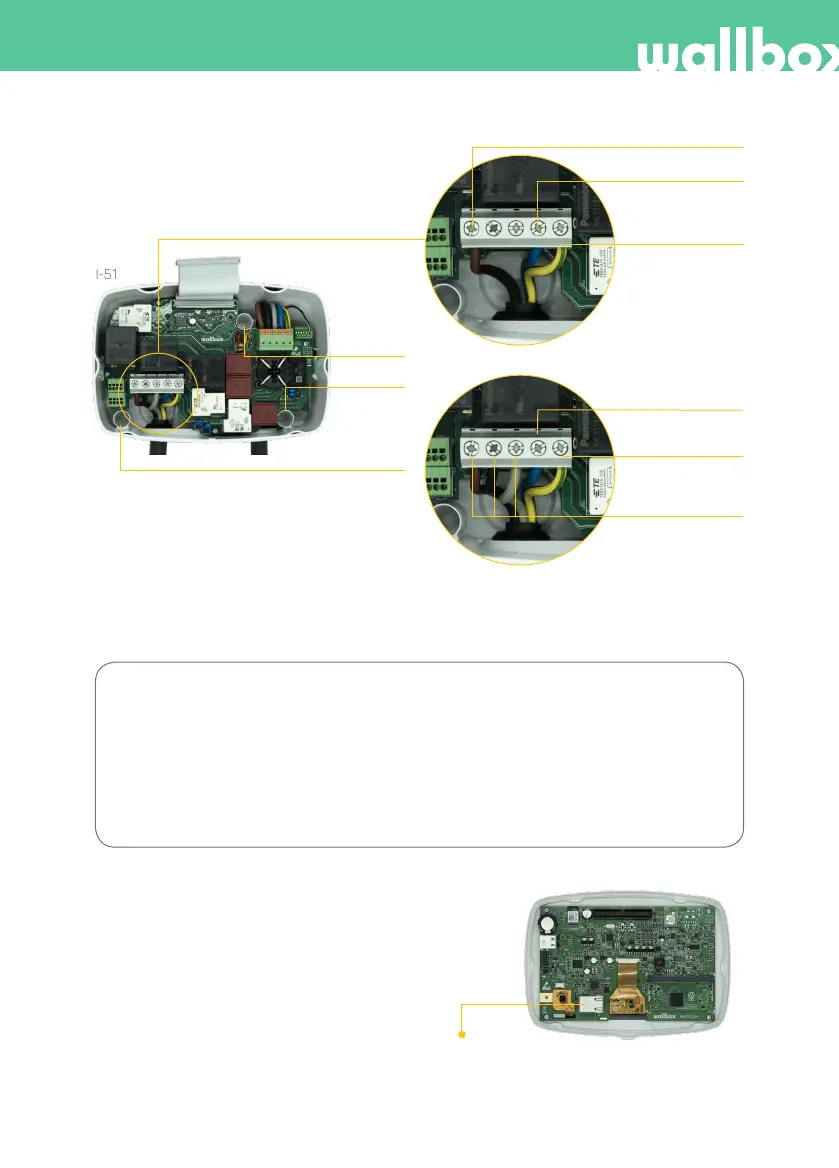

I-5.1
I-5.3: Configuração
trifásica (3P)
I-5.2: Configuração
monofásica (1P)
As cores apresentadas não estão sujeitas a normas
internacionais. Verifique sempre se a ligação está
correta.
L1 (Fase)
N (Neutro)
N (Neutro)
Terra
Terra
L1, L2, L3 (Fase)
2. Parafuso
1. Parafuso
3. Parafuso
Caso o esquema elétrico não inclua uma ligação de fio neutro com uma tensão inferior a 145 V, siga os seguintes
passos de configuração:
Configuração bifásica (2P)
Da esquerda para a direita:
L1 (Fase)
N (Fase)
Terra
4. Ligação Ethernet (I-6)
O carregador pode ser conectado à internet usando
uma porta ethernet integrada instalada na tampa do
módulo.
Passo 4.1: Insira cuidadosamente o cabo ethernet
através da bucha.
Passo 4.2: Volte a ligar o cabo à porta ethernet.
I-6: Porta ethernet
