Utilisez toujours des câbles standard pouvant conduire la charge de courant configurée au
niveau du sélecteur d'intensité.
2. Sélecteur d'intensité (I-4)
Utilisez le sélecteur pour sélectionner le courant
d'entrée maximal du dispositif. Les positions 0, 8 et 9
sont réservées à la fonction de partage intelligent de
l'énergie (Power Sharing Smart).
3. Connexion électrique
3-A. Connexion arrière
Étape 3-A.1: À l'arrière de votre Wallbox, se trouve une zone dont l'épaisseur est plus mince; utilisez une pince
coupante ou un outil tranchant et pratiquez une incision pour pouvoir insérer le câble.
Étape 3-A.2: Insérez avec précaution et fermement le câble d'alimentation dans le panneau. Le panneau a été
conçu de façon à permettre le passage de câbles de 11 à 15 mm, ce qui est la norme pour les câbles capable de
transporter un courant d'une intensité de 22kW.
Étape 3-A.3: Procédez à la fixation du chargeur au mur. Insérez les vis aux endroits marqués, en commençant
par le haut, puis serrez-les dans le sens des aiguilles d'une montre (I-5.1). Vérifiez que votre Wallbox Commander
2 est fermement fixé au mur.
Étape 3-A.4: Assurez-vous que les étapes précédentes ont été correctement eectuées.
3-B. Connexion du fond
Étape 3-B.1 : Fixez le chargeur au mur. Insérez les vis aux endroits marqués, en commençant par le haut,
puis serrez-les dans le sens des aiguilles d'une montre (I-5.1). Vérifiez que votre Wallbox Commander 2 est
fermement fixé au mur.
Étape 3-B.2: Insérez les câbles d'alimentation dans le connecteur de câble (I-5.2, I-5.3).
Étape 3-B.3: Assurez-vous que les étapes précédentes ont été correctement eectuées.

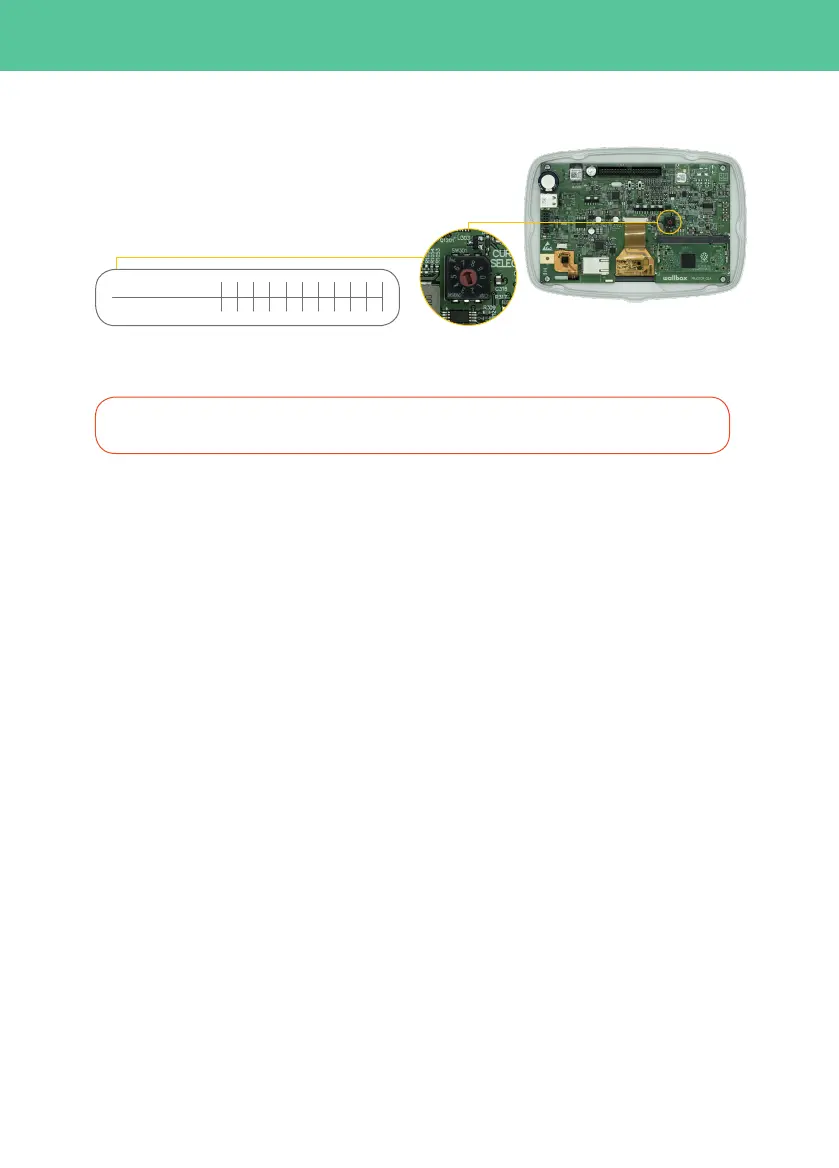

I-4: Sélecteur d'intensité
Branchez le neutre et le fil de terre à la borne conformément à la configuration de l'installation électrique (I-5.2,
I-5.3).
COURANT (A) 0 13 326 16 010 2520 0
0 3 71 4 82 65 9
POSITION
Dans le cas où votre Wallbox utilise l'entrée arrière, suivez les étapes décrites à la section 3-A. Sinon, allez à la
section 3-B.
