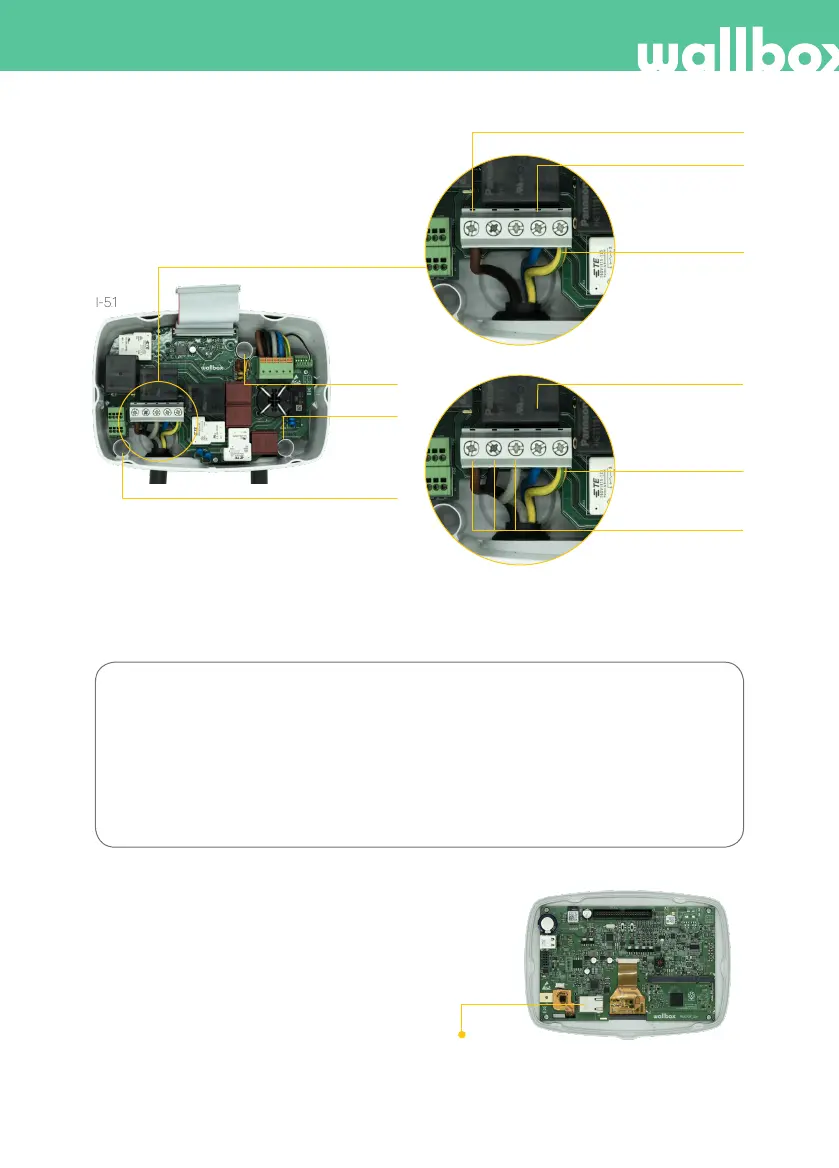

I-5.1
I-5.3: Configuration triphasée (3P)
I-5.2: Configuration
monophasée (1P)
Les couleurs présentées ne sont pas soumises aux
normes internationales. Veillez toujours à ce que le
branchement soit correct.
L1 (circuit de courant)
N (neutre)
N (neutre)
Mise à la terre de
protection
Mise à la terre de
protection
L1, L2, L3
(circuits de courant)
2. Vis
1. Vis
3. Vis
Dans le cas où le schéma d'alimentation ne comprend pas de branchement de neutre à une tension inférieure
à 145V, suivez les étapes de configuration suivantes:
Configuration biphasée (2P)
De gauche à droite:
L1 (circuit de courant)
N (circuit de courant)
Mise à la terre de protection
4. Connexion Ethernet (I-6)
Le chargeur peut être connecté à Internet à l'aide
d'un port Ethernet intégré installé sur le couvercle du
module.
Étape 4.1: Insérez le câble Ethernet dans la bague.
Étape 4.2: Branchez le câble sur le port Ethernet.
I-6: Port Ethernet
