Gebruik altijd standaardkabels die de stroomsterkte kunnen geleiden die met de keuzeschakelaar
voor de stroomsterkte is ingesteld.
2. Keuzeschakelaar voor stroomsterkte
Gebruik de keuzeschakelaar om de maximale
ingangsstroom van het apparaat te selecteren. Stand
0, 8 en 9 zijn gereserveerd voor de Power Sharing
Smart-functie.
3. Elektrische aansluiting
3-A. Achteraansluiting
Stap 3-A.1: Aan de achterkant van uw Wallbox bevindt zich een ruimte met een dunne wand; gebruik een
kniptang of ander scherp gereedschap om een inkeping te maken voor het doorvoeren van de kabel.
Stap 3-A.2: Steek de voedingskabel voorzichtig maar stevig door de printplaat heen. De plaat is zodanig
ontworpen dat er kabels van 11 tot 15 mm doorheen kunnen, de standaard voor kabels die tot 22 kW kunnen
geleiden.
Stap 3-A.3: Ga verder met het bevestigen van de lader aan de muur. Plaats de schroeven op de gemarkeerde
posities, beginnend aan de bovenkant en vervolgens met de klok mee (I-5.1). Controleer of uw Wallbox
Commander 2 stevig aan de muur is bevestigd.
Stap 3-A.4: Controleer of de vorige stappen juist zijn uitgevoerd.
3-B. Onderaansluiting
Stap 3-B.1: Bevestig de lader aan de muur. Plaats de schroeven op de gemarkeerde posities, beginnend aan de
bovenkant en vervolgens met de klok mee (I-5.1). Controleer of uw Wallbox Commander 2 stevig aan de muur
is bevestigd.
Stap 3-B.2: Steek de voedingskabels door de kabelconnector (I-5.2, I-5.3).
Stap 3-B.3: Controleer of de vorige stappen juist zijn uitgevoerd.

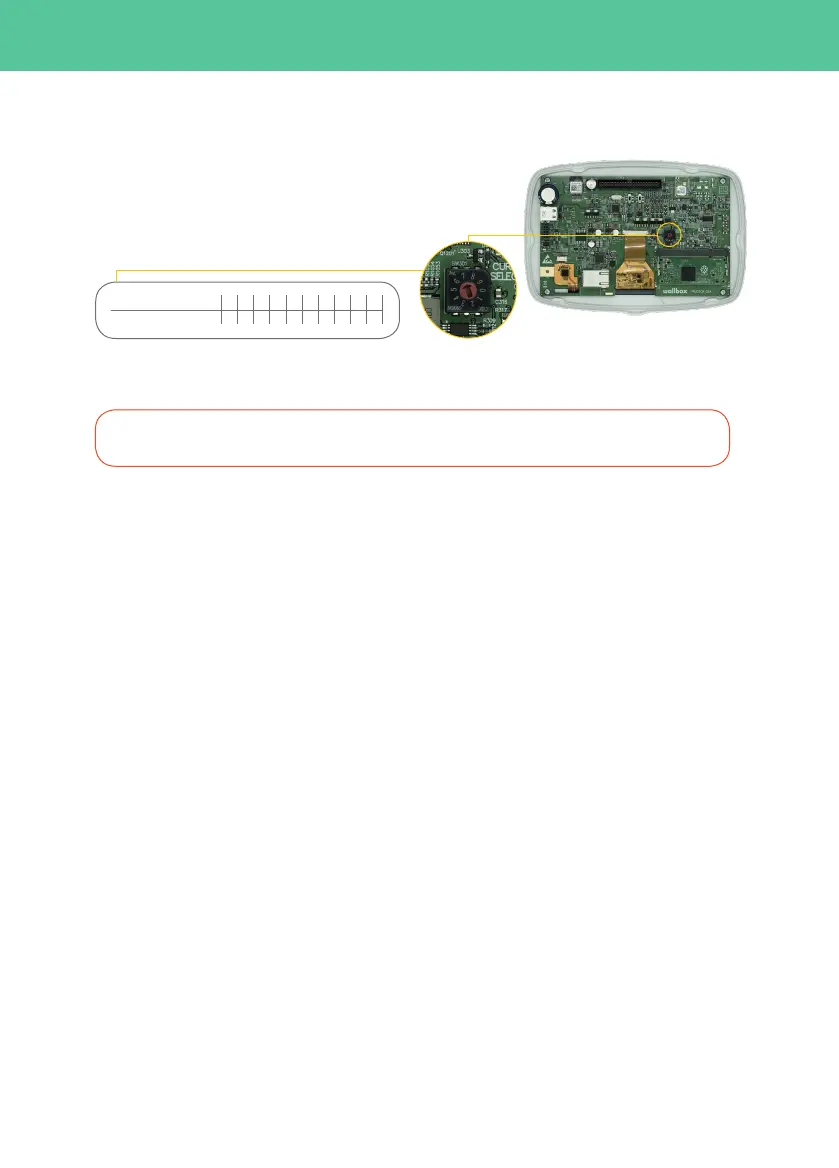

I-4: Keuzeschakelaar voor stroomsterkte
Sluit de nul- en aardleidingen volgens de voedingsconfiguratie aan op de terminal (I-5.2, I-5.3).
STROOMSTERKTE (A) 0 13 326 16 010 2520 0
0 3 71 4 82 65 9
STAND
Als bij uw Wallbox de achteringang wordt gebruikt, volg dan de stappen in sectie 3-A. Ga anders naar sectie 3-B.
(I-4)
