I-5.1

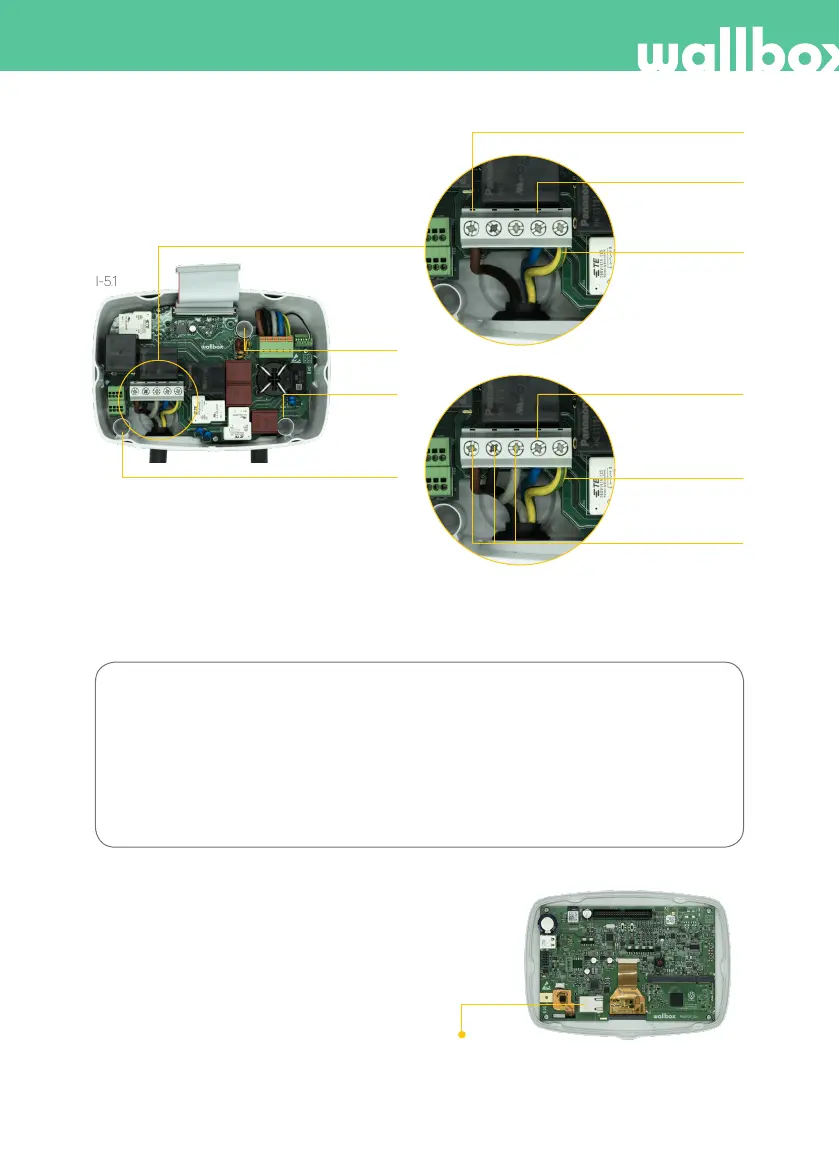

I-5.3: Driefasige opstelling (3P)
I-5.2: Eenfasige opstelling (1P)
De getoonde kleuren zijn niet onderworpen aan
internationale normen. Controleer altijd de juiste
aansluiting.
L1 (stroomdraad)
N (neutrale lijn)
N (neutrale lijn)
Beschermende
aarde
Beschermende
aarde
L1, L2, L3
(stroomdraden)
2. Schroef
1. Schroef
3. Schroef
Indien het voedingsschema geen neutrale draadaansluiting heeft met een spanning lager dan 145 V, volg dan
de volgende configuratiestappen:
Tweefasige opstelling (2P)
Van links naar rechts:
L1 (stroomdraad)
N (stroomdraad)
Beschermende aarde
4. Ethernet-aansluiting (I-6)
De lader kan worden aangesloten op internet
via een ingebouwde Ethernet-poort die op de
modulebehuizing is geïnstalleerd.
Stap 4.1: Steek de Ethernet-kabel door de bus.
Stap 4.2: Sluit de kabel aan op de Ethernet-poort.
.
I-6: Ethernet-poort
